Anlogic FPGA 从LED常亮学习 编译器及仿真使用

概要：本文介绍了如何在 Anlogic FPGA 开发环境中，新建 TD 工程、编写 Verilog 代码、使用 ModelSim 进行仿真，并最终完成管脚绑定。

0. 环境介绍

两个工具

• TD_5.6.5_Release 用于代码编写、编译、烧录
• ModelSim 用于仿真

1. 新建 TD 工程

1.1 新建工程文件夹

• Project：用于存放工程文件
• Source：用于存放源码
• Sim：用于存放仿真相关文件
• Doc：用于存放文档

1.2 新建工程

步骤：

1. 选择 Prject -> New Project…
2. 将工程文件存放在 Project 文件夹中

1.3 新建源码文件

1. 创建 Verilog 文件：
   • 选择 File -> New
   • 填写内容后，按 Ctrl + S 保存到 Source 文件夹
   • 文件名需与模块名一致

示例：

如果模块定义如下：

module led_on();
endmodule

那么文件名应为 led_on.v。

一般仿真用的激励文件采用 模块名_tb 命名，例如：

• led_on.v（LED_ON 模块）
• led_on_tb.v（仿真测试文件）

1.4 编写代码

led_on.v

module led_on(
    output led
);
assign led = 1'b0;
endmodule

led_on_tb.v

`timescale 1ns/1ps
module led_on_tb();
led_on Uled_on(
    .led(led)
);
endmodule

---

2. ModelSim 仿真

2.1 新建工程

1. 打开 ModelSim
2. 选择 File -> New -> Project…
3. 将工程存放在 Sim 文件夹，命名为 led_on_tb

添加 Verilog 文件到工程：

• 点击 Add Existing File，将 led_on.v 和 led_on_tb.v 添加进来

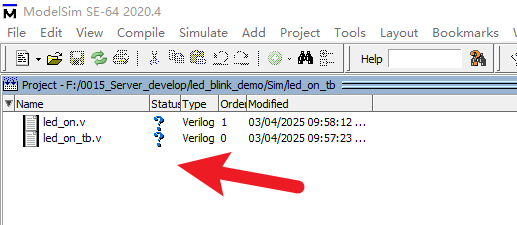

• 添加后，未编译的文件显示问号，编译完成后则打勾

2.2 编译

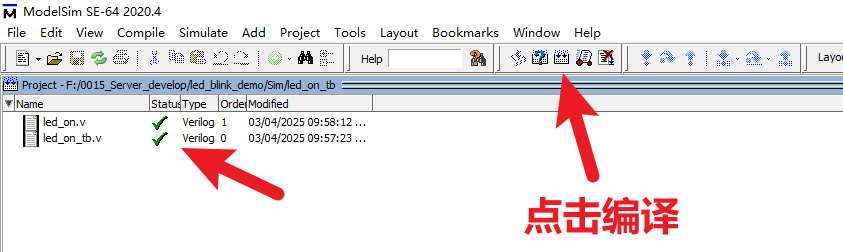

点击 编译按钮：

2.3 仿真

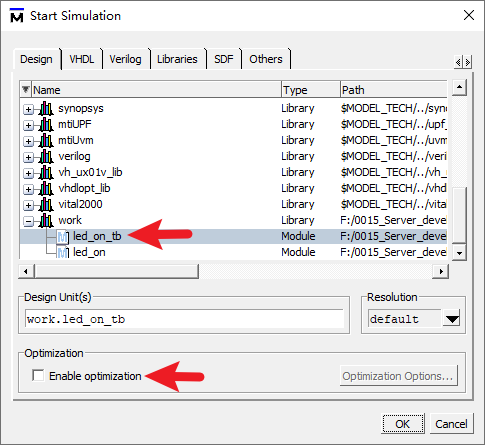

1. 选择 Simulate -> Start Simulate…
2. 选择 led_on_tb 测试文件
3. 取消“优化”勾选
4. 点击 OK

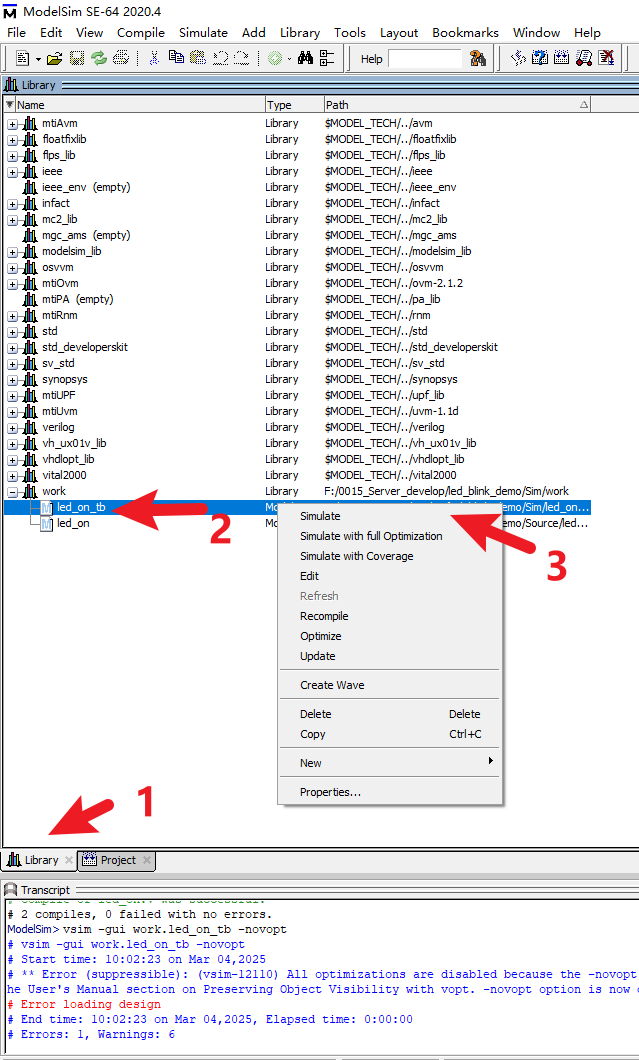

可能遇到的错误：

# Error loading design

解决方案：

• 检查路径是否包含中文或空格
• 若仍然报错，尝试从其他地方运行仿真

2.4 观察波形

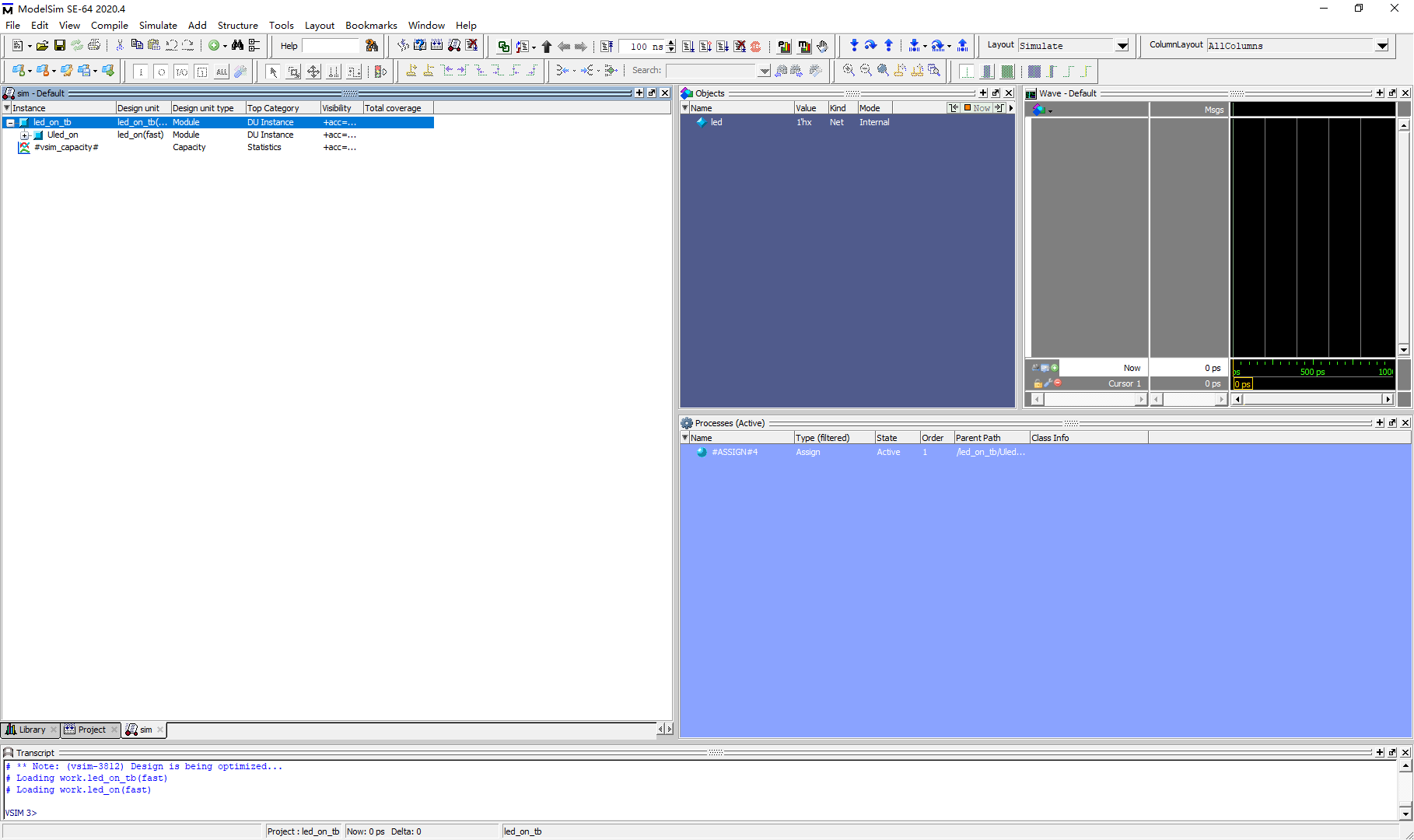

如果仿真成功，会弹出如下窗口：

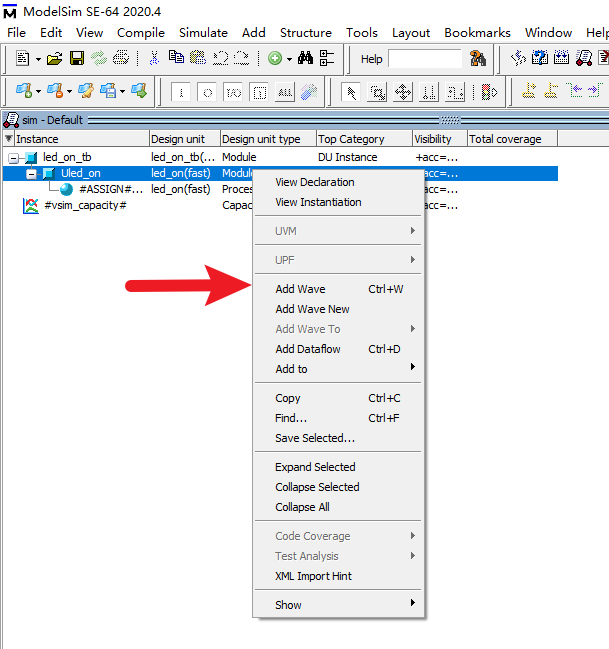

添加信号到波形窗口：

1. 打开 Wave 窗口（默认在右侧）

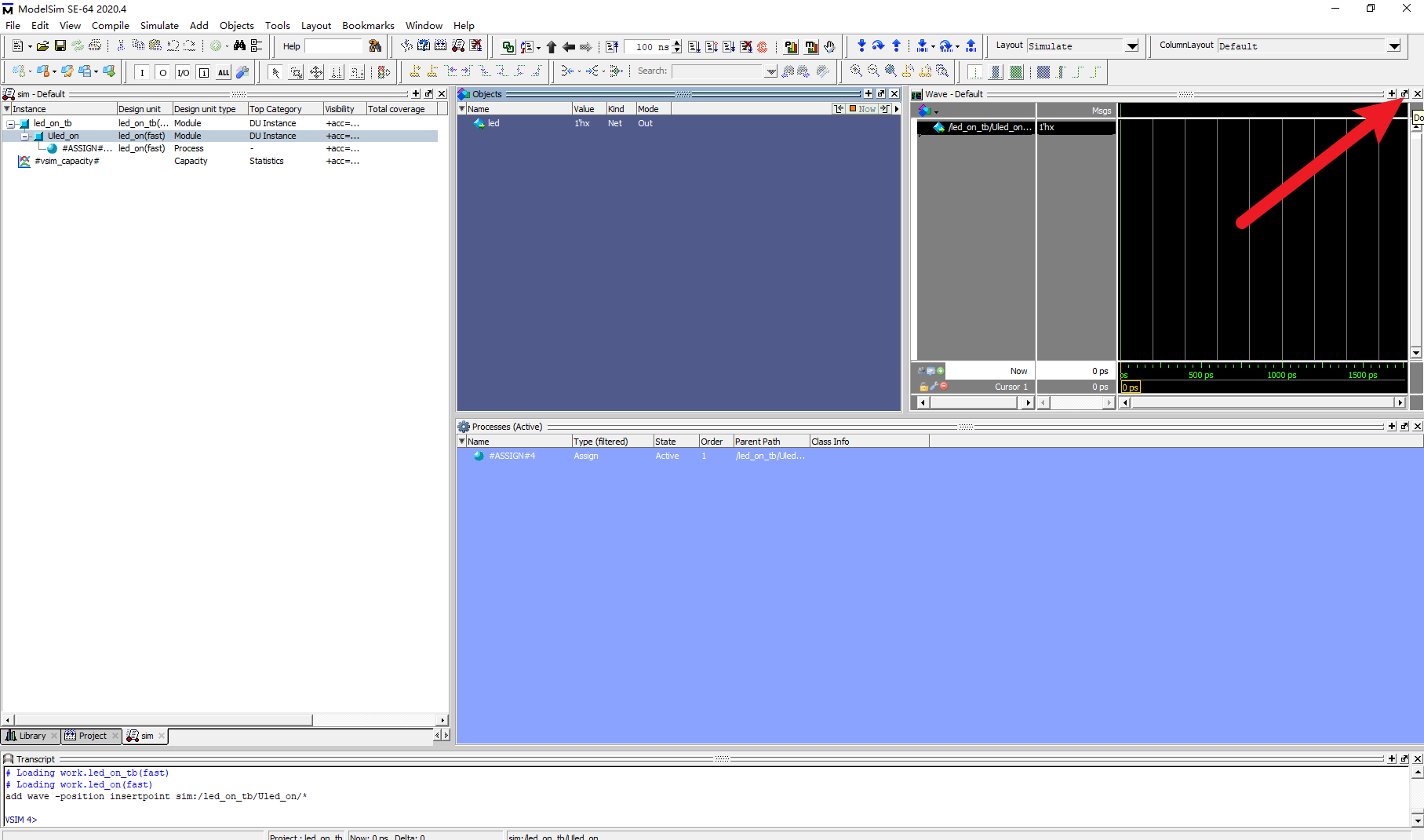

2. 添加信号后，独立出波形窗口并放大

3. 先终止仿真：Simulate -> Break
4. 再次运行仿真，在命令行中输入：

   run 1ms

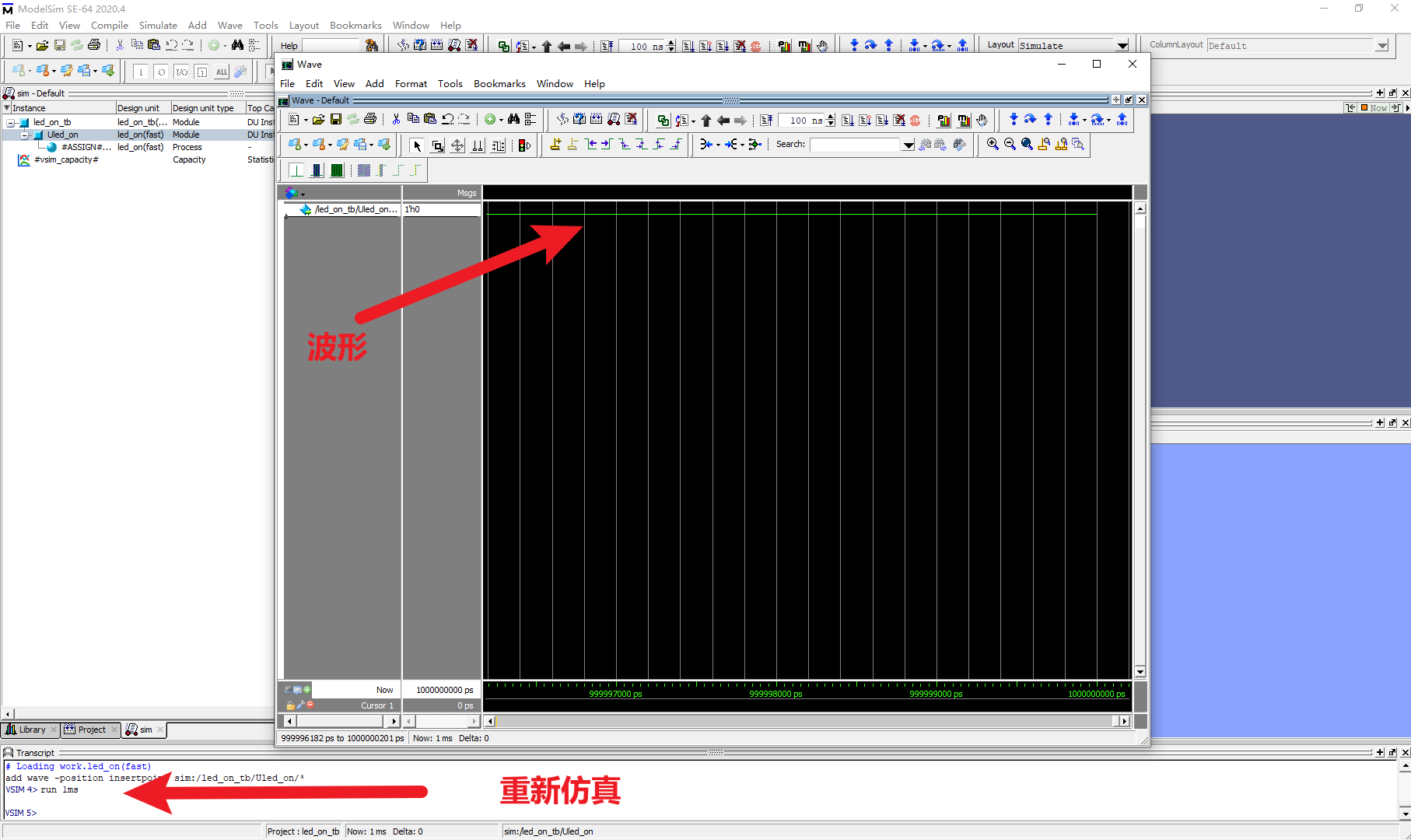

5. 观察波形：


---

3. 添加 .v 文件到 TD 工程中

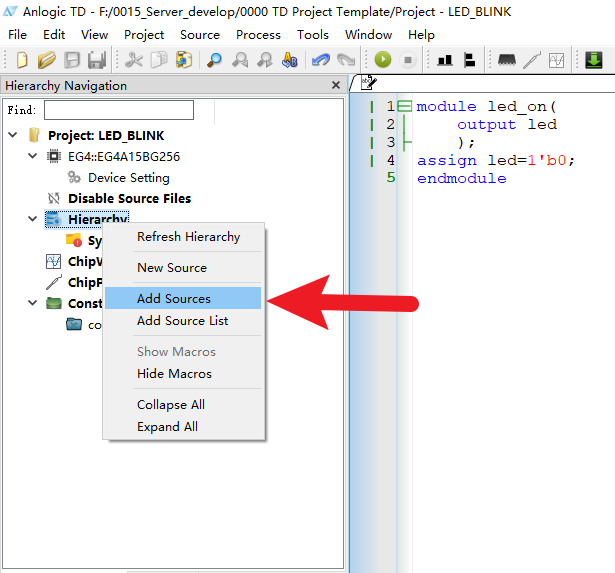

1. 选择 Add Source

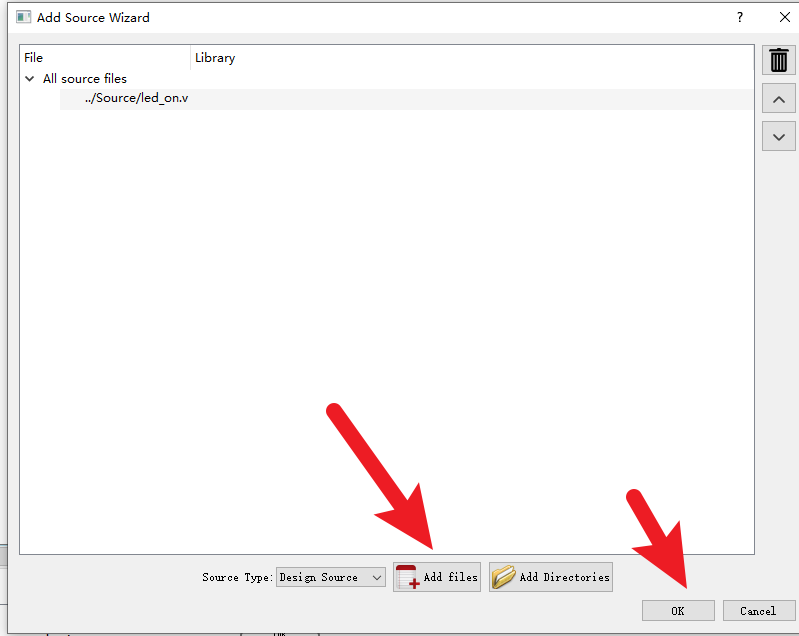

2. 选择 Add files


---

4. 绑定管脚

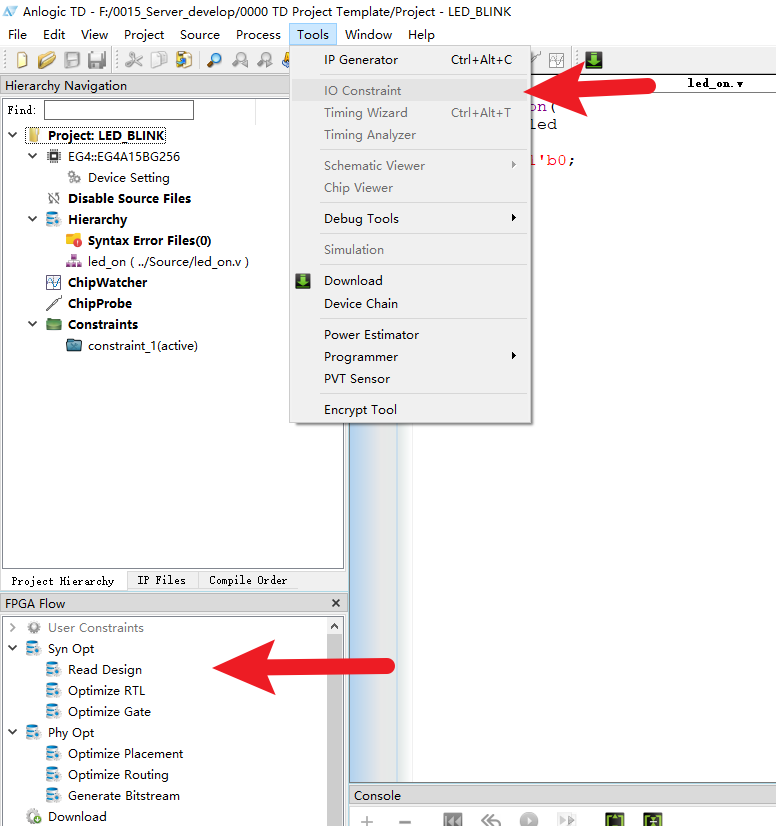

4.1 进入 IO 绑定界面

注意：

• 如果 “Read Design” 按钮反白无法点击，需要 先双击 Read Design

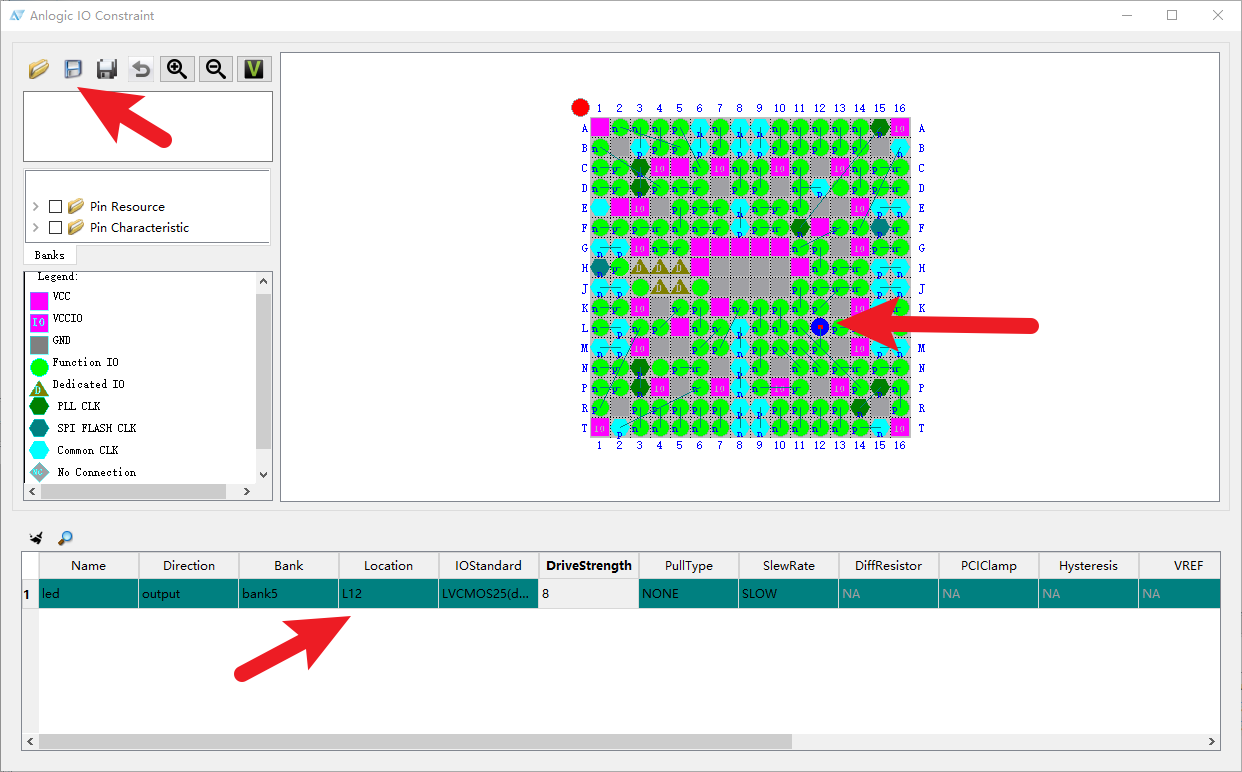

4.2 绑定管脚

1. 输入管脚编号
2. 选中的管脚会高亮显示（蓝色）
3. 保存到 Source 文件夹下，命名为 led_on

保存后生成的文件：

• .adc 文件（描述管脚绑定关系）

---

以上就是使用 Anlogic FPGA 进行 LED 常亮实验的完整流程，包括 TD 工程创建、Verilog 编写、ModelSim 仿真和管脚绑定。
