高速信号AC耦合电容

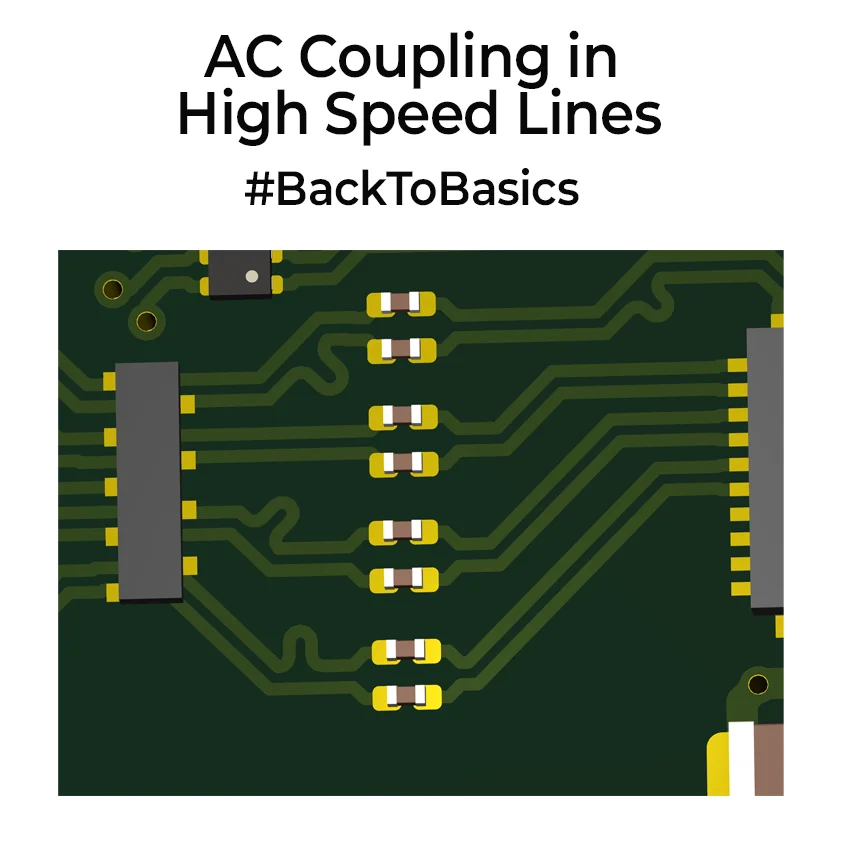

PCIe、SATA、USB 3.0 等串行链路的差分线上，通常都需要串接交流耦合电容（AC Coupling Capacitor）。

参考

https://amaldev.blog/back-to-basics-ac-coupling-in-high-speed-lines/

简单来说，串接耦合电容的目的可以概括为“保护”和“电平匹配”，核心原因有以下四点：

1. 解决两端“共模电压”不同的问题（隔直）

高速信号的发送端（TX）和接收端（RX）往往不在同一颗芯片上，两边的供电或内部共模电平通常不一致。例如 TX 共模电平为 1.2V、RX 为 0.8V 时，若直接连接，电平关系将无法保证。中间串入电容把直流隔开，两边芯片即可各自维持合适的偏置电压，互不干扰。

2. 防止两边“地”不平（防地电位差）

当 TX 和 RX 位于不同板卡上（如主板与插卡）时，两边的 GND 很难做到绝对等电位。即使只有几十毫伏的压差，直接连通也会沿差分线产生持续的直流电流，既造成功耗浪费，也可能损坏接收端引脚。串入电容后，直流无法通过，该问题随之消除。

3. 为“热插拔”提供保护

许多接口都支持热插拔。若 RX 端尚未上电（引脚为 0V），带电插入一个已上电的 TX 端，瞬间的大电流很容易击穿 RX。串入耦合电容后，插拔瞬间的冲击电流只会对电容充电并快速衰减，从而保护芯片。

4. 改善眼图（去除基线漂移）

信号长距离传输时容易混入低频直流分量，导致基线漂移。电容本身等效于高通滤波器，可以滤除低频杂波，使接收端眼图更清晰、抖动（Jitter）更小。
