UEFI 与 ACPI 简介
UEFI 与 ACPI 是现代计算机系统中负责硬件初始化、系统引导和电源配置管理的核心标准。两者位于操作系统与底层硬件之间，共同构成了现代计算机固件与系统的沟通桥梁。
参考
https://uefi.org/htmlspecs/ACPI_Spec_6_4_html/05_ACPI_Software_Programming_Model/ACPI_Software_Programming_Model.html
核心定义与区别
| 维度 | UEFI (Unified Extensible Firmware Interface) | ACPI (Advanced Configuration and Power Interface) |
|---|---|---|
| 定位 | 系统固件接口标准（替代传统的 Legacy BIOS） | 电源管理与硬件配置规范 |
| 主导阶段 | 开机引导阶段（系统启动至内核加载） | 运行时阶段（操作系统启动后全程参与） |
| 核心职责 | 硬件自检（POST）、初始化硬件、加载引导程序 | 管理设备电源状态、热插拔、散热控制及硬件抽象 |
| 控制主体 | 主板 Firmware / 固件代码 | 操作系统内核（通过 ACPI 解释器执行） |
两者如何协同工作？
UEFI 和 ACPI 并不是互斥的技术，而是在系统生命周期的不同阶段紧密配合：
- 系统上电与引导（UEFI 主导） 系统开机后，UEFI 固件首先执行，进行 CPU、内存及基础外设的初始化。在这个过程中，UEFI 固件会在内存中构建并填充 ACPI 表（ACPI Tables）。
- 交接控制权（Boot Hand-off） UEFI 加载操作系统的引导程序（Bootloader），并将保存 ACPI 表的内存地址传递给操作系统内核。
- 运行时管理（ACPI 主导） 操作系统接管系统后，UEFI 的大部分引导服务退出内存（仅保留 Runtime Services）。操作系统通过内置的 ACPI 解释器（如 Linux 中的 ACPICA）读取这些 ACPI 表，从而在无需了解具体硬件芯片细节的情况下，直接对硬件执行电源和设备状态控制。

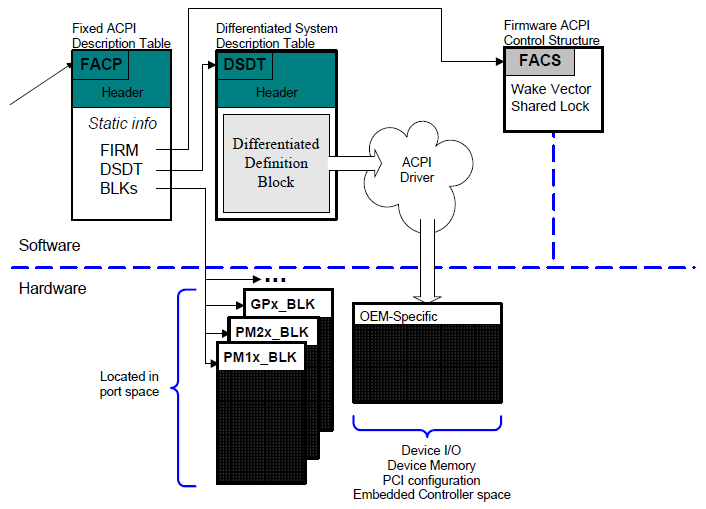

上图展示了 ACPI 的核心组织方式：固件定义了固定的描述表（如 FADT/FACP）与微分描述表（DSDT），操作系统中的 ACPI 驱动通过解析这些表结构，将硬件控制接口（IO 端口、PCI 配置空间等）抽象给上层系统使用。
核心特性解析
UEFI 的主要优势
- 突破传统限制：支持 GPT 分区表，原生支持 2TB 以上的大容量硬盘引导。
- C 语言编写与模块化：相比传统的汇编 BIOS，UEFI 具备独立的文件系统支持与丰富的驱动开发能力。
- 安全启动（Secure Boot）：通过数字签名验证引导程序和内核，防止 bootkit/rootkit 恶意代码侵入。
ACPI 的关键状态与机制
ACPI 将系统与设备的电源状态进行了标准化定义：
- 系统电源状态（System States）：
- S0（Working）：正常工作状态。
- S3（Standby / Sleep）：挂起到内存（Suspend to RAM），仅内存供电。
- S4（Hibernate）：休眠到硬盘（Suspend to Disk），系统状态写入磁盘后断电。
- S5（Soft Off）：软关机状态。
-
S0ix（Modern Standby）：现代待机状态，保持低功耗联网连接。
- 设备与 CPU 状态：
- Device States (D0 - D3)：D0 为全速工作，D3 为关闭电源。
- Processor States (C0 - C3)：C0 为执行指令状态，C1~C3 为不同深度的节能休眠状态。
