PCIe 同步时钟和参考时钟

很多人都会问： PCIe 到底有没有时钟？100MHz 是同步时钟吗？既然有 CDR，为什么还要参考时钟？

这篇文章一次性讲清楚：

• PCIe 的“同步时钟”到底存不存在
• 100MHz 参考时钟的真实作用
• CDR、Elastic Buffer、SKP 之间的关系

参考文章

• https://blog.csdn.net/m0_61208341/article/details/125516906
• https://zh.wikipedia.org/wiki/PCI_Express

一、从一个误区开始

在传统并行总线（如 PCI / PCI-X）中：

DATA[31:0]
CLK

数据和时钟是并行传输的。 接收端用 CLK 边沿采样 DATA —— 这是典型的外部同步时钟结构。

但 PCIe 完全不同。

PCIe 是：

点对点高速差分串行链路

物理层上只有：

TX+/TX-
RX+/RX-

没有“伴随数据的同步时钟线”。

于是问题来了：

没有时钟线，接收端怎么采样？

答案是：CDR（Clock Data Recovery）

---

二、PCIe 的“同步时钟”：嵌入在数据里

PCIe 使用编码保证数据中存在足够跳变：

• Gen1/2：8b/10b
• Gen3+：128b/130b

在链路训练阶段：

• 发送 TS1 / TS2 训练序列
• 包含大量 010101… 交替信号
• 接收端 PLL 锁定数据边沿
• 完成 bit lock

这就是：

嵌入式时钟（Embedded Clock）

接收端真正采样用的，是：

从数据中恢复出来的时钟（CDR 恢复时钟）

---

三、那 100MHz 到底是什么？

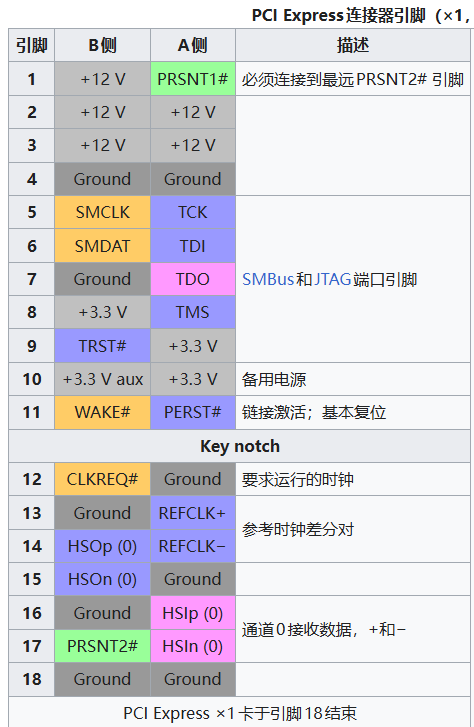

很多人看到主板上有：

REFCLK+ / REFCLK-
100MHz

就以为：

这就是 PCIe 的同步时钟

其实不是。

100MHz 是“参考时钟”（Reference Clock）

它的作用是：

给 PCIe Controller / SerDes 内部 PLL 提供频率基准

内部结构大致是：

100MHz REFCLK
      ↓
     PLL
      ↓
8GHz / 16GHz 等高速时钟
      ↓
驱动发送器

所以：

时钟类型	作用
CDR恢复时钟	采样接收数据
100MHz参考时钟	给PLL定频率

它们是两套不同体系。

---

四、Receiver 内部其实有两个时钟域

在接收端内部，存在两个时钟域：

1️⃣ CDR 时钟域（来自线上的数据）
2️⃣ 本地 PLL 时钟域（来自 100MHz）

数据必须从：

CDR 时钟域 → 本地时钟域

这就是典型的：

Clock Domain Crossing（CDC）

---

五、Elastic Buffer：解决两个时钟域的频率差

即便两端都使用 100MHz：

• 晶振存在 ppm 误差
• PLL 有偏差
• SSC 会调制频率

发送端速率可能是：

8.000000 GT/s

接收端内部可能是：

8.000003 GT/s

时间一长，就会：

• 数据堆积（overflow）
• 数据被掏空（underflow）

为了解决这个问题，PCIe 在 Receiver 内部引入：

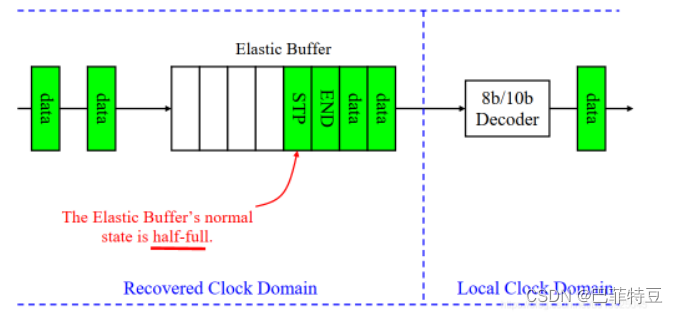

Elastic Buffer（弹性缓冲）

本质是一个小 FIFO。 《Elastic Buffer Implementations in PCI Express Device》 Joe Winkles

buffer左侧数据进入使用CDR恢复的时钟采样的数据，属于恢复时钟域，buffer右侧数据取出则是controller使用100MHz参考时钟进行倍频后的本地时钟，属于本地时钟域。数据从左边进，然后按照进来的顺序再从右边出。入口和出口的差异使用SKP序列进行处理。

---

六、SKP：用于速率补偿的特殊序列

PCIe 定期在链路中插入：

SKP Ordered Set

它的特点：

• 不包含有效数据
• 可以被丢弃或插入
• 专门用于速率补偿

工作原理：

情况	操作

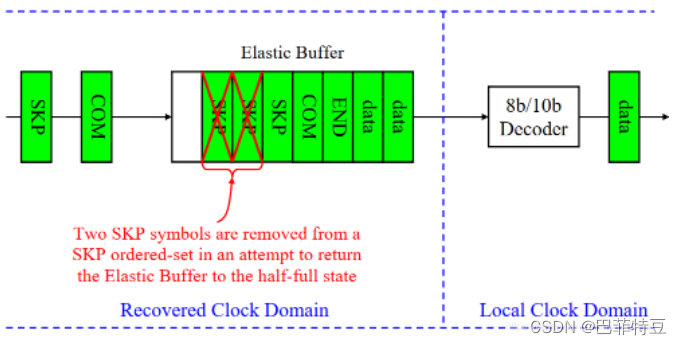

写入快于读出	丢弃 SKP

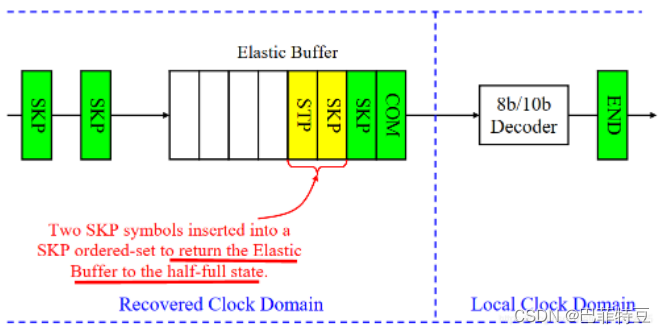

读出快于写入	插入 SKP

通过调整 SKP 数量：

保持 Elastic Buffer 在安全区间

《Elastic Buffer Implementations in PCI Express Device》 Joe Winkles 《Elastic Buffer Implementations in PCI Express Device》 Joe Winkles

注意：

Elastic Buffer 只能补偿微小频率差。

如果两边频率差过大：

• SKP 不够用
• FIFO 失衡
• 链路报错

---

七、完整时钟体系总结

PCIe 的时钟系统可以这样理解：

数据流 ——> CDR ——> 恢复采样相位
100MHz ——> PLL ——> 生成本地高速时钟
Elastic Buffer ——> 连接两个时钟域
SKP ——> 调整平均速率

四者缺一不可。

理解 PCIe 的同步时钟和参考时钟，本质是理解：

相位同步（CDR） 频率同步（PLL） 速率补偿（Elastic Buffer）
