CRPS 电源概述

参考链接

• M-CRPS 标准：https://146a55aca6f00848c565-a7635525d40ac1c70300198708936b4e.ssl.cf1.rackcdn.com/images/7dcd4a42fafc61adf22802577208a2404dd1c175.pdf

🔌 CRPS 电源介绍

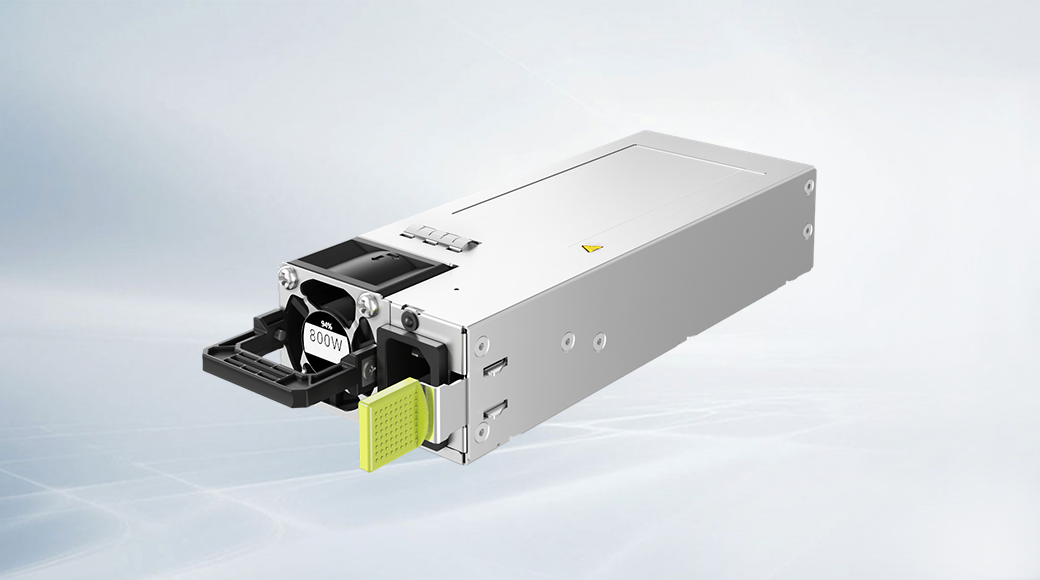

CRPS 全称是 Common Redundant Power Supply（通用冗余电源规范），是服务器领域的一种标准化电源模块规范，主要用于数据中心和高端服务器平台。

它最早由服务器厂商和开放计算组织推动制定，目的是：

• 统一服务器电源尺寸
• 支持不同功率等级互换
• 支持热插拔
• 支持冗余运行

---

📦 一、CRPS 是什么？

CRPS 是一种 模块化、可热插拔的服务器电源标准，常见于：

• 1U / 2U 机架服务器
• 数据中心节点
• 高性能计算平台
• GPU 服务器

它通常以 1+1 冗余 或 N+1 冗余方式工作。

---

🏗 二、CRPS 的核心特点

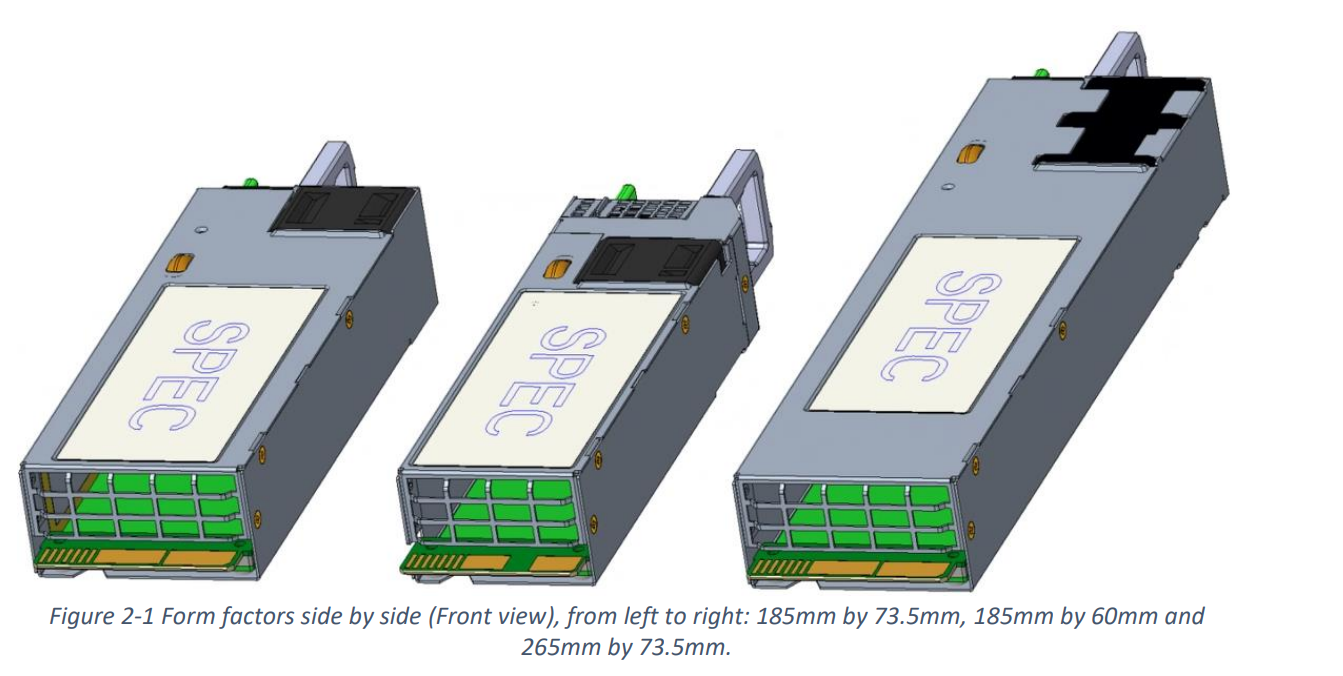

1️⃣ 标准化尺寸

不同厂家的 CRPS 电源模块尺寸、接口基本一致，可以互换（前提是功率等级匹配）。

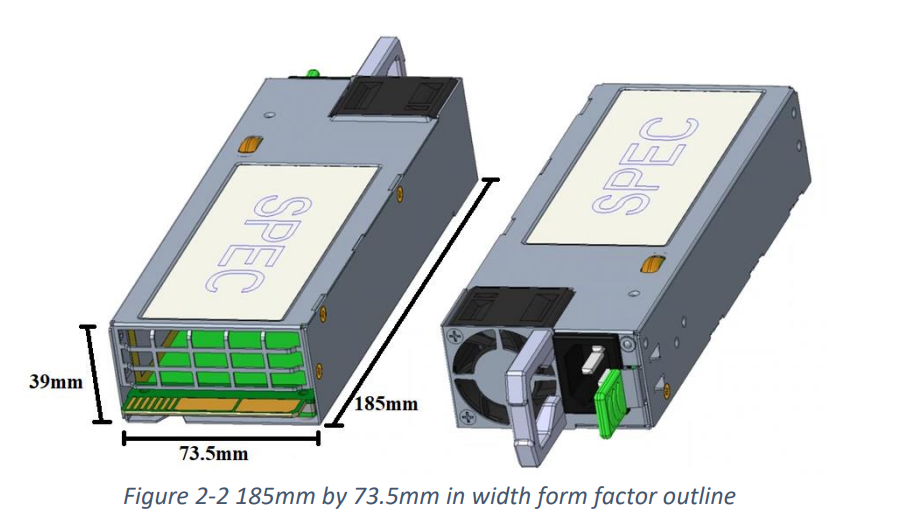

典型尺寸：

• 1U 高度
• 长条形模块
• 后插式结构

---

2️⃣ 支持冗余

常见架构：

架构	说明
1+1	两个电源，任何一个可独立供电
N+1	多个电源，其中一个为备份
N+N	两组完全独立电源系统

如果一个电源故障，系统不停机。

---

3️⃣ 热插拔支持

CRPS 支持：

• 不关机更换电源
• 插入自动同步输出
• 自动负载均衡

这是服务器必备特性。

---

4️⃣ 数字管理接口

CRPS 通常带有管理接口，例如：

• PMBus
• I2C
• SMBus

可以监控：

• 输入电压
• 输出功率
• 温度
• 电流
• 故障状态

BMC（例如基于 OpenBMC 的系统）可以通过总线读取电源状态。

---

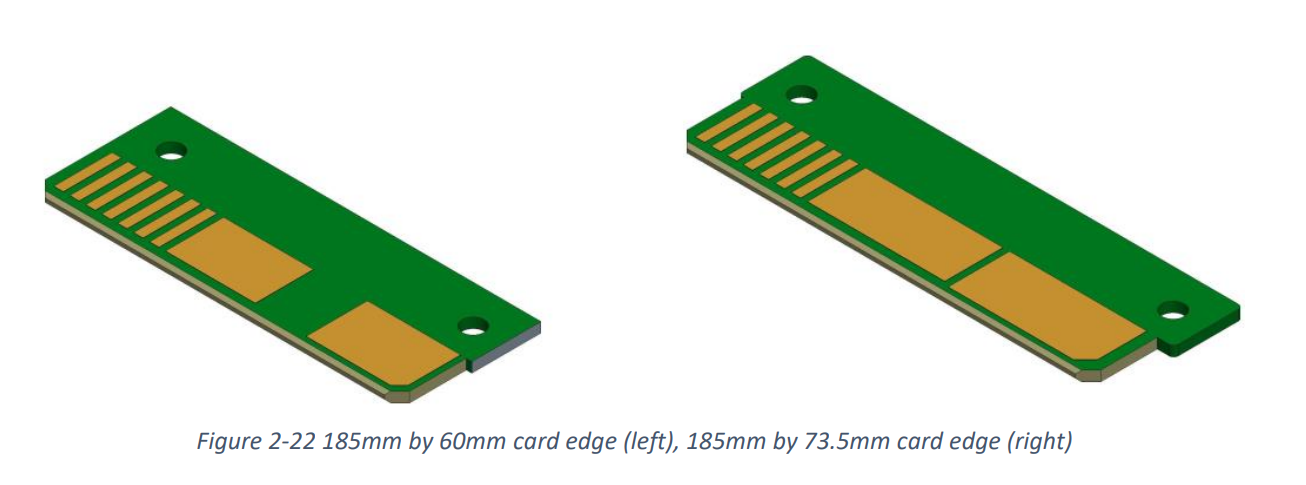

🔧 三、CRPS 电源接口

CRPS 电源通常有：

🔌 输出接口

• 12V 主输出
• 12V Standby
• 3.3V / 5V 由主板 DC-DC 产生

🔍 控制信号

• PS_ON#
• PWR_OK
• SMBus
• ALERT#
• PRESENT#
• AC_OK

---

🖥 四、CRPS vs ATX 电源

对比项	CRPS	ATX
使用场景	服务器	台式机
冗余支持	原生支持	不支持
热插拔	支持	不支持
输出类型	单 12V 主轨	多电压轨
管理接口	有 PMBus	基本无

---

🧠 五、CRPS 在服务器中的位置

在典型服务器中结构是：

AC → CRPS → 12V 母线 → 主板 DC-DC → 各个电压域

CPU、GPU、内存电压通常由主板 VRM 负责转换。
