PCIe 概述

PCIe（Peripheral Component Interconnect Express），即外围组件互联高速标准，是一种高速串行计算机扩展总线标准。它旨在取代旧的 PCI、PCI-X 和 AGP 总线标准，成为现代计算机系统中连接高速外设的主要内部接口。

核心特点

1. 高速串行：采用点对点串行连接，每个设备都有专用通道，避免了总线共享的带宽争用问题。
2. 分层架构：分为事务层、数据链路层和物理层，这种设计使其具有高度的可扩展性和可靠性。
3. 可扩展带宽：通过增加通道数（x1, x4, x8, x16, x32）和提升代际（Gen）来大幅增加带宽。通道数好比车道数，代际好比每车道的速度。
4. 热插拔支持：允许在系统运行时添加或移除设备（需要操作系统和硬件支持）。

第一部分：核心设计理念与演变

PCIe 的核心是彻底摒弃了传统的并行共享总线。旧式的 PCI 总线如同一条所有设备并联的“宽马路”，带宽共享，时钟同步困难，频率难以提升。PCIe 则采用了高速差分串行点对点连接。

• 点对点：每个设备（或插槽）都通过专用通道与交换器（Switch）或根复合体（Root Complex，可理解为CPU内的PCIe控制器）连接。这消除了总线争用，允许多个设备同时全速通信。
• 高速串行：通过提高单条链路的信号速率来提升带宽。虽然并行总线用多条线同时传输，但信号同步是瓶颈。串行总线在一条差分信号对（两根线，发送正反信号以提高抗干扰）上以极高频率传输，并通过先进的编码/解码技术保证数据完整性。
• 可扩展性：通过增加通道数（Lane）和协议代际（Generation）来线性增加带宽。

---

第二部分：协议架构（核心分层模型）

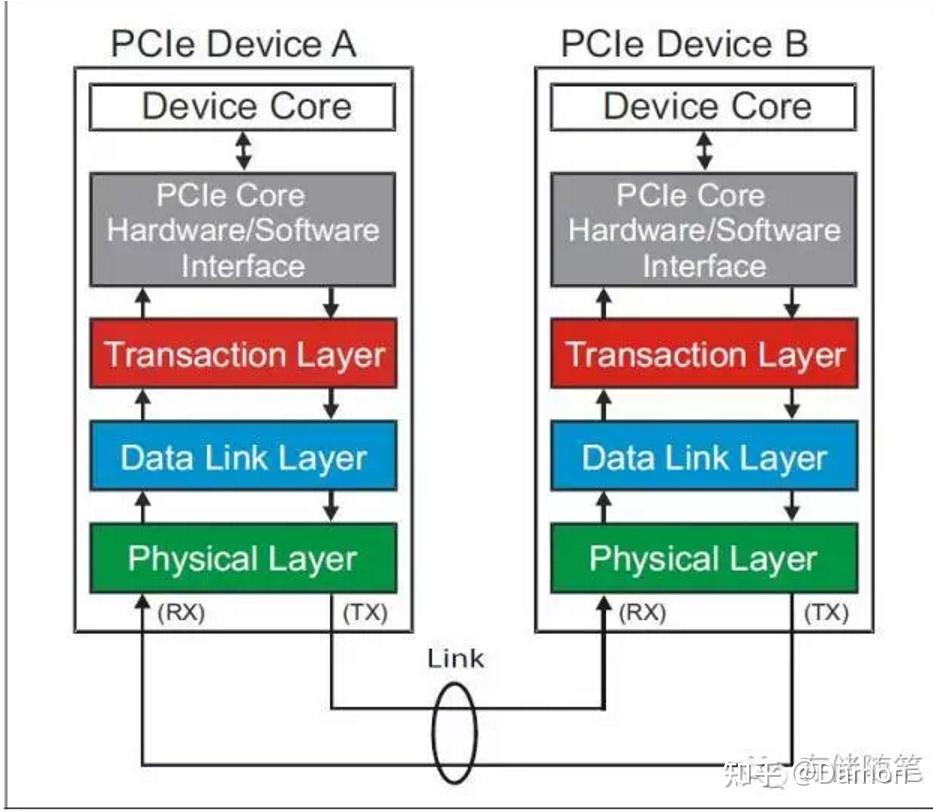

PCIe 采用三层分层模型，与网络 OSI 模型类似，各层分工明确，便于迭代升级。

1. 事务层
   • 作用：处理上层软件（操作系统、驱动程序）的通信请求。它将请求打包成事务层数据包 或接收 TLP。
   • 核心功能：
     • 流量控制：确保发送方不会淹没接收方，通过信用机制管理。
     • 虚通道管理：允许不同类型的数据流共享物理链路，区分优先级。
     • 事务类型：支持多种事务，如存储器读写、I/O读写、配置读写、消息、完成等。其中存储器读写是显卡和 NVMe SSD 性能的关键。
2. 数据链路层
   • 作用：保证 TLP 在两点间可靠传输。它为 TLP 添加序列号和 CRC 校验码，形成数据链路层数据包。如果接收方未正确接收，会请求重发。
   • 核心功能：
     • 错误检测与纠正：通过 ACK/NAK 协议确保数据完整性。
     • 链路管理：初始化、训练、电源管理等。
3. 物理层
   • 作用：处理数据在物理介质（电路板走线、连接器）上的实际电气传输。
   • 核心部分：
     • 逻辑子层：负责编码/解码。这是 PCIe 历代升级的关键之一。从 Gen1-2 的 8b/10b 编码（每 8 位数据用 10 位传输，20%开销），到 Gen3 的 128b/130b 编码（开销仅 ~1.5%），再到 Gen5-6 的脉冲幅度调制 4 位元 编码，都是为了在更高频率下更高效地利用带宽。
     • 电气子层：包含驱动器和接收器，处理差分信号的发送与接收。
   • 物理接口：就是我们看到的“金手指”。每个通道 由 4 条线组成：2 条用于发送的差分对，2 条用于接收的差分对，构成一个全双工通信链路。

---

第三部分：通道、带宽与版本详解

这是理解性能的关键。

• 通道：一个通道是数据传输的最小单位。x1，x4，x8，x16 表示设备使用的通道数量。它直接决定了“数据管道的宽度”。
• 速率：以 GT/s 表示。这是物理层电气信号的实际切换速率，不代表有效数据速率。
• 有效带宽：GT/s 经过编码方案解码后，得到的实际数据速率，单位是 GB/s。

带宽计算示例（关键）： PCIe 3.0 x4 链路的带宽是多少？

1. 单通道信号速率 = 8.0 GT/s
2. 采用 128b/130b 编码，效率 = 128/130 ≈ 98.46%
3. 单通道单向有效带宽 = 8.0 GT/s * (128/130) / 8 ≈ 0.985 GB/s
4. x4 通道单向带宽 = 0.985 GB/s * 4 ≈ 3.94 GB/s
5. x4 通道双向带宽 = 3.94 GB/s * 2 ≈ 7.88 GB/s
   • 这就是一块主流 NVMe SSD（如 PCIe 3.0 x4）的理论速度上限约 3.5-3.5 GB/s 的来源。

代际演进与典型应用

版本	编码方案	开销	单通道有效带宽 (GB/s)	升级核心	物理层挑战
Gen1/2	8b/10b	20%	0.25 / 0.5	奠定基础	相对简单
Gen3	128b/130b	~1.54%	~0.985	编码革命，效率大幅提升	信号完整性要求提高
Gen4	128b/130b	~1.54%	~1.969	速率翻倍，主板布线是关键	损耗严重，需重定时器等
Gen5	128b/130b	~1.54%	~3.938	速率再翻倍，进入服务器/数据中心主流	极高频率，损耗和串扰巨大
Gen6	PAM4 1b/1b + FEC	极低*	~7.563*	从 NRZ 到 PAM4，单周期传 2 比特	信号噪声容限小，需前向纠错

PCIe 6.0 通过 PAM4 和 FLIT 模式实现效率的又一次飞跃。

---

第四部分：系统拓扑与关键组件

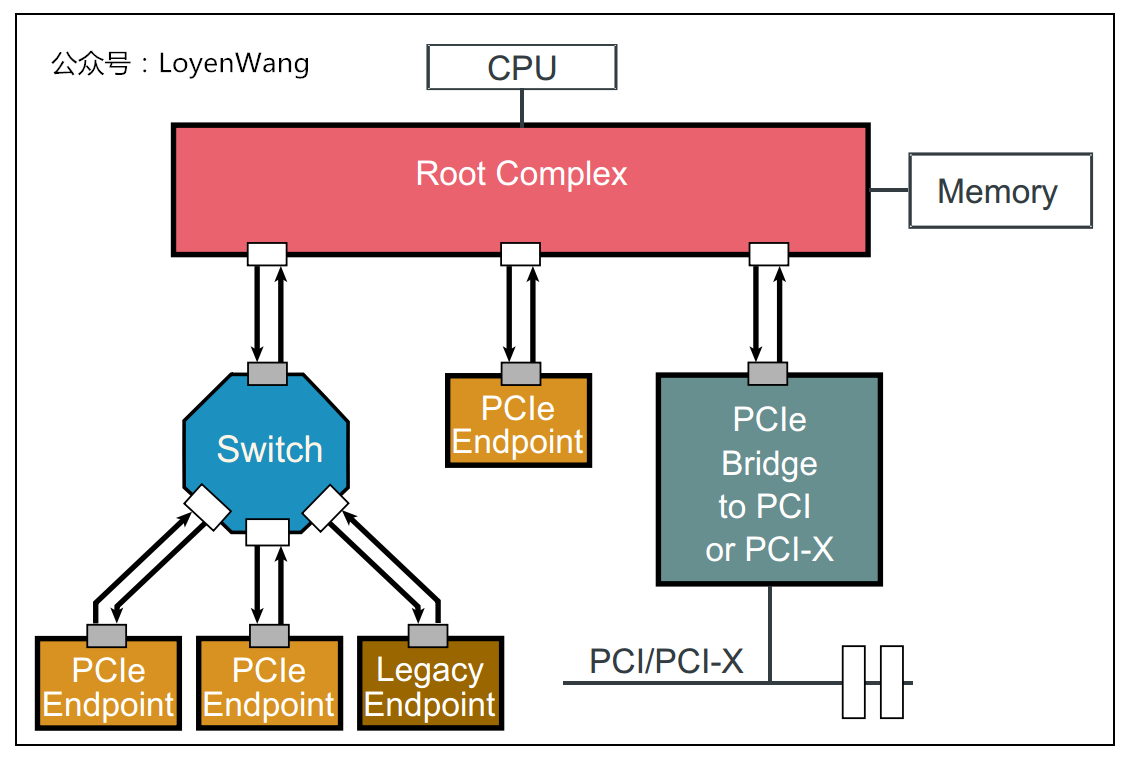

现代计算机的 PCIe 拓扑像一棵树：

1. 根复合体：树的“根”，通常集成在 CPU 中。它连接着 CPU 内存子系统，是 PCIe 流量的起点/终点。CPU 提供的 PCIe 通道数（如 20 条）是系统的核心资源。
2. 交换器：树的“枝干”，用于扩展。一个上游端口连接根复合体，多个下游端口可以连接多个端点设备（如显卡、SSD）或其他交换器。它负责路由 TLP。
3. 端点设备：树的“叶子”，即各种 PCIe 设备本身。
4. 主板芯片组：芯片组（如 Z790、B650）本身也通过有限的 PCIe 通道（如 DMI 总线，本质是 x4 的 PCIe）与 CPU 相连。芯片组再扩展出更多的、带宽通常较低的 PCIe 通道（如用于网卡、声卡、SATA 控制器），并管理 USB、SATA 等低速设备。

一个重要概念：CPU 直连 vs. 芯片组连接

• CPU 直连：显卡插槽和第一个 M.2 插槽通常直接连接到 CPU 的 PCIe 通道。延迟最低，带宽最高，不受芯片组共享带宽的影响。
• 芯片组连接：其他插槽和设备通过芯片组连接，共享芯片组到 CPU 的那条 x4 DMI 总线的带宽。多个高速设备同时工作时可能成为瓶颈。
