PCB 叠层设计原则与方案

1 基本原则

无论多少层，都应遵循以下基本原则：

1. 至少一个完整的地平面：这是最重要的原则。地平面为信号提供最短的返回路径，屏蔽噪声，并提供稳定的参考电平。最好不要将地平面分割得支离破碎。
2. 每个信号层都应紧邻一个参考平面（地平面或电源平面）。这为信号提供了明确的回流路径，减少环路面积，降低 EMI 并保证信号质量。关键信号（如高速信号、时钟）最好布在内层，并被两个参考平面“夹在中间”（即带状线结构），以获得更好的屏蔽效果。
3. 电源和地平面应紧密耦合：即使用较薄的介质层将电源平面和地平面隔开。这能形成高效的平板去耦电容，为芯片提供高频能量，降低电源阻抗。
4. 保持对称结构：叠层应关于板子的中心线对称（镜像）。例如，如果第二层是信号层，那么倒数第二层也应该是信号层。
5. 考虑信号类型分布：
   • 高速信号：优先布置在带状线层（内层），以获得更好的 EMI 性能和信号质量。
   • 低速信号、总线、调试信号：可以布置在表层（微带线结构），方便调试和修改。
   • 模拟信号和数字信号：应分开，并确保其回流路径不被破坏（例如通过模拟地和数字地的分割与单点连接）。
6. 控制特性阻抗：叠层厚度（介质层厚度 H）、线宽（W）、铜厚（T）共同决定了传输线的特性阻抗（如 50Ω， 90Ω 差分）。设计叠层时需与 PCB 厂家沟通，使用他们的板材和参数进行阻抗计算，并预留调整空间。

---

2 常见层数的叠层方案

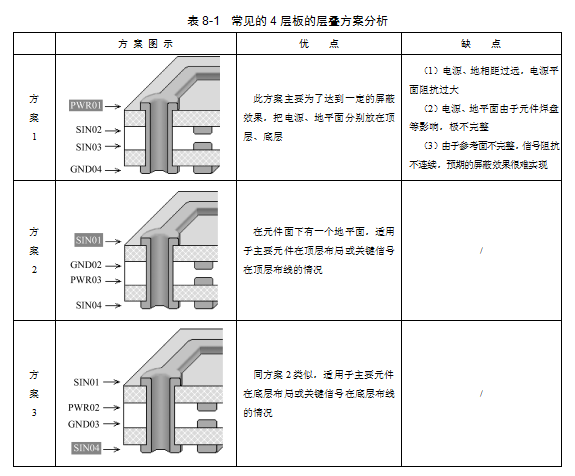

2.1 4 层板

2.2 6 层板

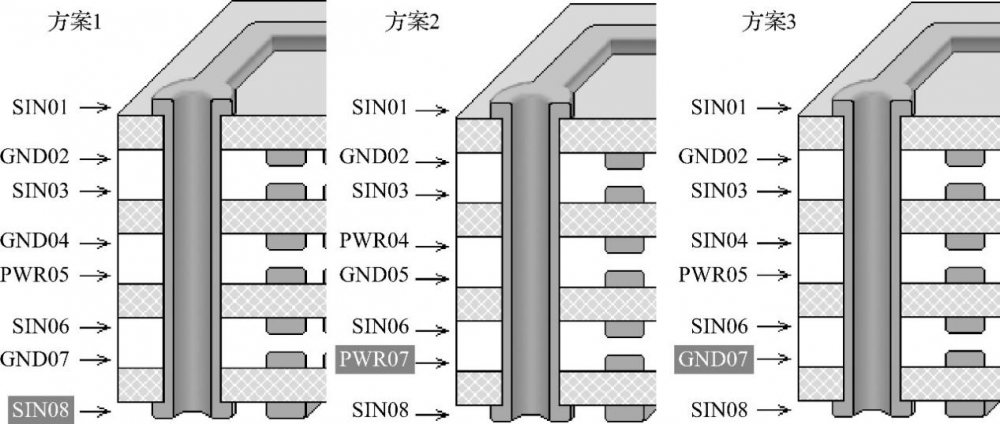

2.3 8 层板

1、2 较优
