差分信号换层加地孔原因

简单来说，在差分线或重要信号线换层旁边加地孔，最主要的目的是为信号提供最短、最完整的返回路径，以维持信号完整性。

核心问题：信号换层时发生了什么？

要理解地孔的作用，首先要明白电流的“回路”特性。任何信号的电流都需要一个返回路径（通常是通过参考平面，如 GND 或电源层）回到源端。这个信号路径和返回路径共同构成一个电流回路。

当信号在同一个参考平面（比如顶层，参考第 2 层 GND 层）上走线时，返回电流会紧贴着信号线正下方的参考平面流动，这是阻抗最小、环路面积最小的理想路径。

但是，当信号通过过孔换层时，问题就出现了：

1. 参考平面改变：信号可能从参考 GND 层换到参考电源层，或者从一个 GND 区域换到另一个 GND 区域。
2. 返回路径不连续：信号的返回电流在参考平面上遇到过孔开口时，无法直接“穿过”这个洞继续跟随信号。它必须寻找另一条路径绕过去。

地孔的关键作用

在信号过孔旁边放置地孔，就是为了解决上述“返回路径不连续”的问题，为返回电流提供低电感通路。当信号换层，其参考平面也发生变化时，返回电流需要从一个参考平面切换到另一个参考平面。

• 没有地孔的情况：返回电流需要绕很远的路才能找到两个平面之间的自然连接点（比如远处的电容或地孔），这会导致返回路径很长，环路面积急剧增大。大的环路面积就像天线，会产生严重的电磁干扰（EMI）和信号完整性问题。

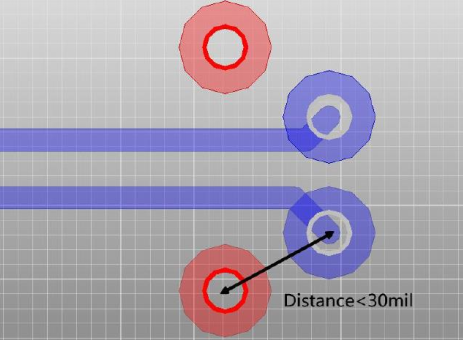

• 有地孔的情况：在信号过孔旁边紧挨着放置一个连接到参考平面的地孔（通常是 GND 孔），就相当于在“路口”为返回电流专门修建了一条“最短的匝道”。返回电流可以通过这个邻近的地孔，直接从一个参考平面切换到另一个参考平面，从而保持最小的环路面积。

仿真对比

来源：https://blog.csdn.net/weixin_43044164/article/details/129633957

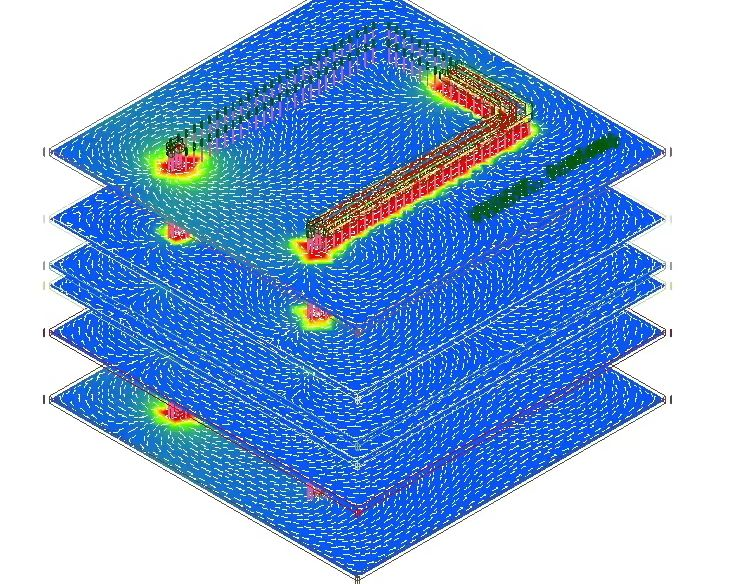

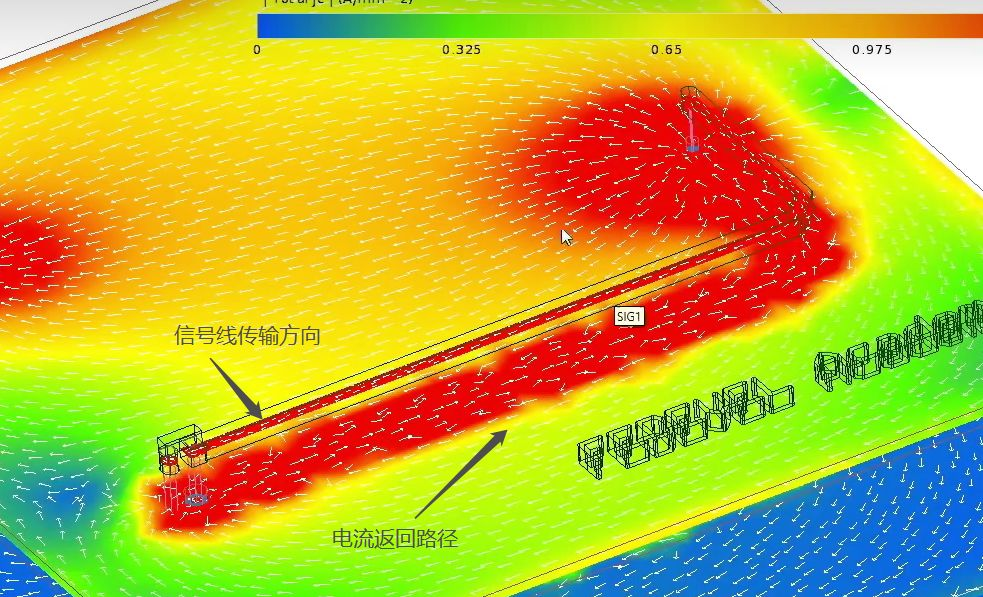

无过孔

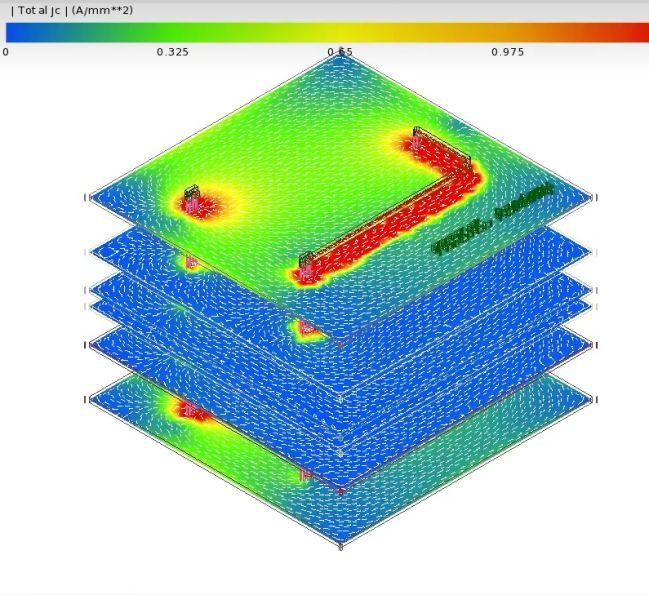

有过孔

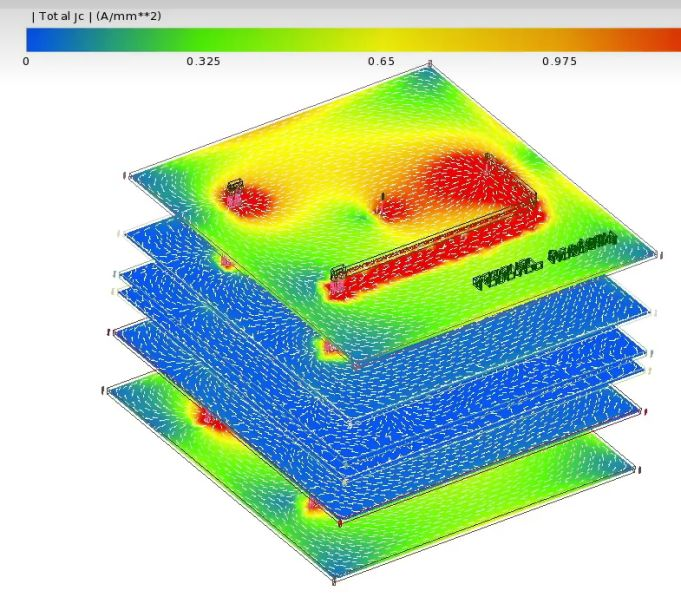

有过孔（较远）

包地
