LAN 原理图设计
RK3588 的媒体访问控制器（MAC）集成在 CPU 内部，需外接物理层芯片（PHY）协同工作。
MAC 与 PHY 之间通过 RGMII 协议实现数据通信，同时采用 MDIO 接口进行管理和控制信号的交互。
1 RGMII
1.1 什么是 RGMII？
RGMII 的全称是 Reduced Gigabit Media Independent Interface，即精简版千兆介质无关接口。
它是一种用于连接MAC（媒体访问控制） 芯片和PHY（物理层） 芯片的并行接口标准。简单来说，在以太网设备（如路由器、交换机、网络摄像机等）中，MAC 芯片负责数据帧的组装和逻辑控制，而 PHY 芯片负责将数字信号转换成可以在网线上传输的模拟信号。RGMII 就是连接这两位“同事”的“高速公路”，确保数据能高效、准确地在它们之间传输。
RGMII 是 GMII 和 TBI 接口的优化和精简版本，旨在减少引脚数量，同时保持千兆（1Gbps）的传输速率。
1.2 RGMII 的核心特点
-
引脚数量少（主要优势）
- GMII：需要 24 个数据和控制引脚（TX/RX 各 8 位数据+时钟+控制）。
- RGMII：仅需 12 个引脚（TX/RX 各 4 位数据+时钟+控制）。引脚数量减少了一半，极大地节省了 PCB 布局空间和芯片封装成本。
-
数据传输速率
- 支持 10Mbps、100Mbps 和 1000Mbps（1Gbps） 三种速率，兼容性强。
-
双沿采样（DDR）
- 为了实现用更少的引脚达到相同的带宽，RGMII 采用了双倍数据速率 技术。
- 在千兆模式下，时钟频率为 125MHz。数据在时钟的上升沿和下降沿都会被采样。
- 因此，每个时钟周期可以传输 2 个半字节（4bit），4 个数据线 x 125MHz x 2（DDR） = 1000Mbps。
-
时钟与数据的时序关系
- 这是 RGMII 最关键也最需要注意的一点。为了确保数据能被正确采样，RGMII 规范定义了两种模式：
- 时钟-数据对齐（默认模式）：发送端（MAC）在时钟上升沿发送数据的低 4 位，在下降沿发送数据的高 4 位。接收端（PHY）以同样的方式接收。这意味着时钟信号的中心应对齐到数据信号的有效窗口中心。
- 时钟-数据偏移（常见延迟模式）：在实际的 PCB 布线中，时钟信号和数据信号的传输延迟可能不同步。为了解决这个问题，许多 MAC 和 PHY 芯片支持内部延迟模式。在该模式下，PCB 板上的时钟线会被故意绕长或通过芯片内部延迟，使得时钟边沿对准数据的稳定中心。现在，使用内部延迟已成为最主流和推荐的做法，可以简化 PCB 设计。
- 这是 RGMII 最关键也最需要注意的一点。为了确保数据能被正确采样，RGMII 规范定义了两种模式：

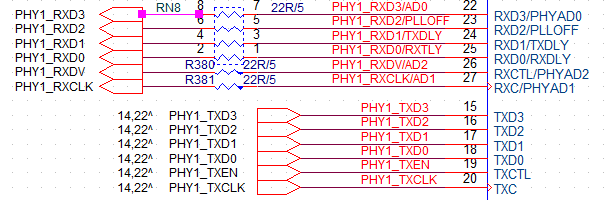

1.3 RGMII 接口信号定义
一个标准的 RGMII 接口包含以下信号（以 MAC 侧视角为例）：
发送方向（MAC -> PHY）：
TXC：发送时钟信号（10/100Mbps 时为 2.5/25MHz，1000Mbps 时为 125MHz）。TXD[3:0]：4 位发送数据线。TX_CTL：发送控制信号。在千兆模式下，此信号是一个复合信号：- 在时钟上升沿，它表示
TXD[3:0]上的数据是数据有效指示。 - 在时钟下降沿，它表示
TXD[3:0]上的数据是错误指示。 - 简单理解：在正常传输数据时，
TX_CTL会一直保持高电平。
- 在时钟上升沿，它表示
接收方向（PHY -> MAC）：
RXC：接收时钟信号（频率同 TXC）。RXD[3:0]：4 位接收数据线。RX_CTL：接收控制信号。同样是一个复合信号：- 在时钟上升沿，它表示
RXD[3:0]上的数据是数据有效指示。 - 在时钟下降沿，它表示
RXD[3:0]上的数据是错误指示。
- 在时钟上升沿，它表示
管理接口（可选但通常存在）：
MDIO：管理数据输入输出，用于配置 PHY 芯片的寄存器（如设置速度、双工模式、自协商等）。MDC：管理数据时钟，为 MDIO 提供时钟。
1.4 RGMII 的时序与延迟问题
正如前面提到的，时序是 RGMII 设计的核心挑战。下图清晰地展示了 RGMII 的默认时序关系和常见的延迟解决方案：
timeline
title RGMII 时序模式对比
section 默认模式 (时钟-数据对齐)
时钟上升沿 : TXD 输出 Bit<br>(0, 2, 4...)
时钟下降沿 : TXD 输出 Bit<br>(1, 3, 5...)
注意 : PCB布线时<br>时钟线需与数据线严格等长<br>以确保中心对齐
section 内部延迟模式 (推荐)
MAC/PHY芯片内部 : 对时钟信号进行延迟
结果 : 时钟边沿被移至<br>数据窗口中央
优势 : 降低PCB布线要求<br>提高系统稳定性
因此，在硬件设计时，必须查阅 MAC 和 PHY 芯片的数据手册，确认它们支持的延迟模式，并据此决定 PCB 布线的策略。
1.5 与其他接口的对比
| 特性 | GMII | RGMII |
|---|---|---|
| 引脚数量 | 多（~24） | 少（~12） |
| 技术 | 单沿采样（SDR） | 双沿采样（DDR） |
| 速率 | 10/100/1000Mbps | 10/100/1000Mbps |
| 特点 | 引脚多，已过时 | 成本与性能的平衡点 |
2 MDIO
2.1 什么是 MDIO？
MDIO 的全称是 Management Data Input/Output，即管理数据输入/输出接口。它最初由 IEEE 802.3 标准定义，是 MII 系列接口的一个组成部分。
可以把它理解为以太网设备中 MAC（处理器）和 PHY（物理层芯片）之间的“管理通道”或“配置总线”。
- 主要目的：让 MAC（或其它控制器）能够配置和监控 PHY 芯片的工作状态。
- 功能类比：它非常类似于 I²C 总线。MAC 作为“主人”，通过一个简单的两线制串行总线，去读取和写入各个 PHY 芯片（“仆人”）内部的寄存器，从而实现对网络端口的精细控制和管理。
- MDIO 需要上拉处理
2.2 MDIO 的核心作用
通过 MDIO 接口，MAC 可以对 PHY 进行以下关键操作：
-
配置 PHY：
- 设置工作模式：10/100/1000Mbps 速率，全双工/半双工。
- 启用或禁用自协商 功能。
- 控制节能模式（如断电）。
- 设置 LED 指示灯的显示模式。
-
监控 PHY 状态：
- 读取链接状态（是否已连接网线）。
- 检查自协商是否完成，以及协商结果是什么。
- 获取错误统计信息（如 CRC 错误、帧丢失等）。
- 诊断信息（如信号质量、电缆故障等）。
简单来说，没有 MDIO，MAC 就无法知道网络线是否插上，也无法设置网络速度，PHY 只能以默认的、可能不正确的模式工作。MDIO 是以太网端口能够被智能管理的基础。
2.3 MDIO 接口的信号定义
MDIO 接口是一个非常简洁的两线制同步串行总线：
| 信号线 | 方向 | 描述 |
|---|---|---|
| MDC | MAC -> PHY | 管理数据时钟。由 MAC（主设备）产生的时钟信号，最高频率可达 2.5 MHz（MDIO 1.0）或更高（MDIO 2.0）。数据在时钟的上升沿被采样。 |
| MDIO | 双向 | 管理数据输入/输出。这是一条双向的数据线，用于在 MAC 和 PHY 之间传输地址和数据。 |
关键点：
- MDIO 是双向的，这意味着在某些时刻由 MAC 驱动（写操作时），在另一些时刻由 PHY 驱动（读操作时）。这需要主机控制器有相应的驱动控制逻辑。
- 总线支持连接多个 PHY 设备，通过唯一的 PHY 地址 来区分它们。
2.4 MDIO 的发展：Clause 22 与 Clause 45
MDIO 协议有两个主要版本，了解它们的区别非常重要。
| 特性 | Clause 22 | Clause 45 |
|---|---|---|
| 来源 | IEEE 802.3 标准第 22 节 | IEEE 802.3 标准第 45 节 |
| 别名 | 经典 MDIO | 增强型 MDIO |
| 寻址能力 | 5 位 PHY 地址 + 5 位寄存器地址 | 5 位 PHY 地址 + 16 位寄存器地址 |
| 最大 PHY 数 | 32 | 32 |
| 最大寄存器数 | 32 | 65536 |
| 操作码 | 01：写，10：读 |
更丰富，如 00：地址，01：写，11：读，10：后读增量地址 |
| 应用场景 | 早期和基础的 10/100M PHY | 千兆、万兆及更高速的 PHY，功能更复杂 |
为什么需要 Clause 45？ 随着网络速度提升到千兆、万兆，PHY 芯片需要监控和配置的参数急剧增加，32 个寄存器远远不够。Clause 45 通过引入两级寻址（先指定设备地址和寄存器地址，再进行读写），极大地扩展了地址空间，满足了现代高速 PHY 的需求。
兼容性：Clause 45 帧格式的设计使其能与 Clause 22 在物理层上兼容。主机可以通过发送 Clause 45 特有的“地址”操作码来探测 PHY 是否支持 Clause 45。

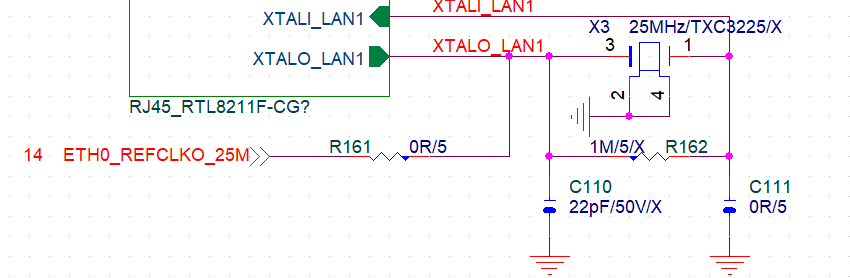

3 PHY 芯片晶振
- 千兆 PHY 需要的时钟信号一般为 25MHz
- 可以外挂晶振，或者由 CPU 产生时钟信号

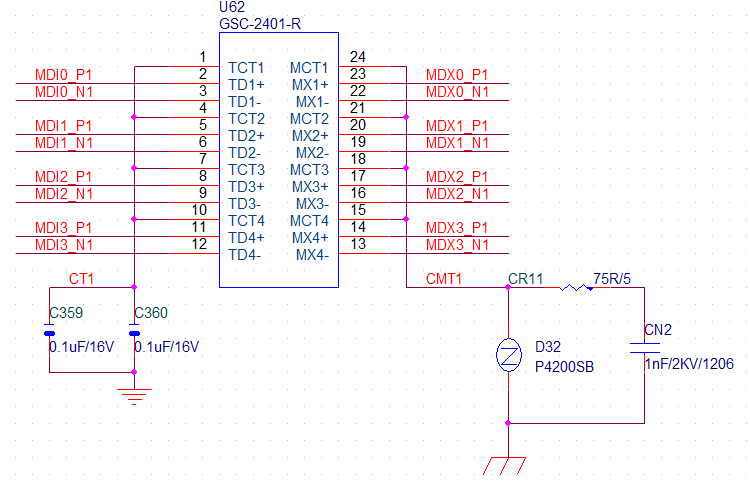

4 网络变压器
-
PHY 芯片将数字信号转换为差分信号，差分信号需要连接网络变压器才能连接到 RJ-45 接口
-
网络变压器
4.1 核心定义
网络变压器是安装在以太网设备（如路由器、电脑网卡）的 RJ-45 接口和 PHY 芯片 之间的一个模块。它的主要功能包括电气隔离、信号传输、阻抗匹配和信号整形。
尽管它叫“变压器”，但在网络连接中扮演着不可或缺的角色。
4.2 电气隔离 - 最核心的功能
这是网络变压器最重要的作用。
- 隔离直流分量：PHY 芯片发出的信号是包含直流分量和交流信号的电信号。变压器利用电磁感应原理，只允许交流信号（即数据信号）通过，而阻断直流分量，实现了前后端电路的直流隔离。
- 防止地环流：当两个互连的设备分别接入不同电网或接地不良时，它们之间可能存在“地电位差”。如果没有变压器隔离，这个电位差会产生巨大的地环流，直接烧毁 PHY 芯片。变压器切断了直接的电气连接，保护了设备。
- 抗共模干扰：外界电磁干扰（如雷击、电网浪涌、电机启停）通常会同时作用于网线中的两根信号线（共模干扰）。变压器能有效抑制这类干扰，确保信号质量。
4.3 信号传输
在隔离的同时，变压器通过磁耦合将数据信号从初级线圈传递到次级线圈，高效地完成了信号的传输任务。
4.4 阻抗匹配
网线的特性阻抗通常是 100 欧姆。网络变压器可以帮助实现 PHY 芯片驱动电路与网线特性阻抗之间的匹配，减少信号在传输过程中的反射，从而保证信号质量，延长传输距离。
5 网络唤醒
- 网络唤醒，简称 WoL，是一种计算机网络标准，允许一台处于休眠或关机状态（但电源未完全切断）的计算机，通过网络接收到特定的信号包后被远程唤醒或启动。
- PHY可能会有网络唤醒引脚，当接受到唤醒魔包时，便动作该引脚。可以用于唤醒cpu。
- 魔包是实现网络唤醒的“魔法咒语”，是一种特殊格式的网络数据帧。当 魔包（正确的指令）通过网络到达目标设备的网卡时，被启用了WoL功能的网卡识别，随后网卡通过 网络唤醒引脚（WAKE#）这个硬件通道向主板发送电信号，最终由主板完成整个系统的上电唤醒流程。
