HW-T3568I Ubuntu 接口测试
概要：本文介绍了 HW-T3568I 在 Ubuntu 系统下各接口的测试方法，包括终端操作、测试工具使用、各类接口（如 LVDS、USB、TF 卡、WLAN、以太网、4G、音频、GPIO、串口 COM）连接与验证流程，辅以操作截图和脚本命令，便于用户逐项进行功能验证。
注意：测试过程中，接口插拔不能带电操作

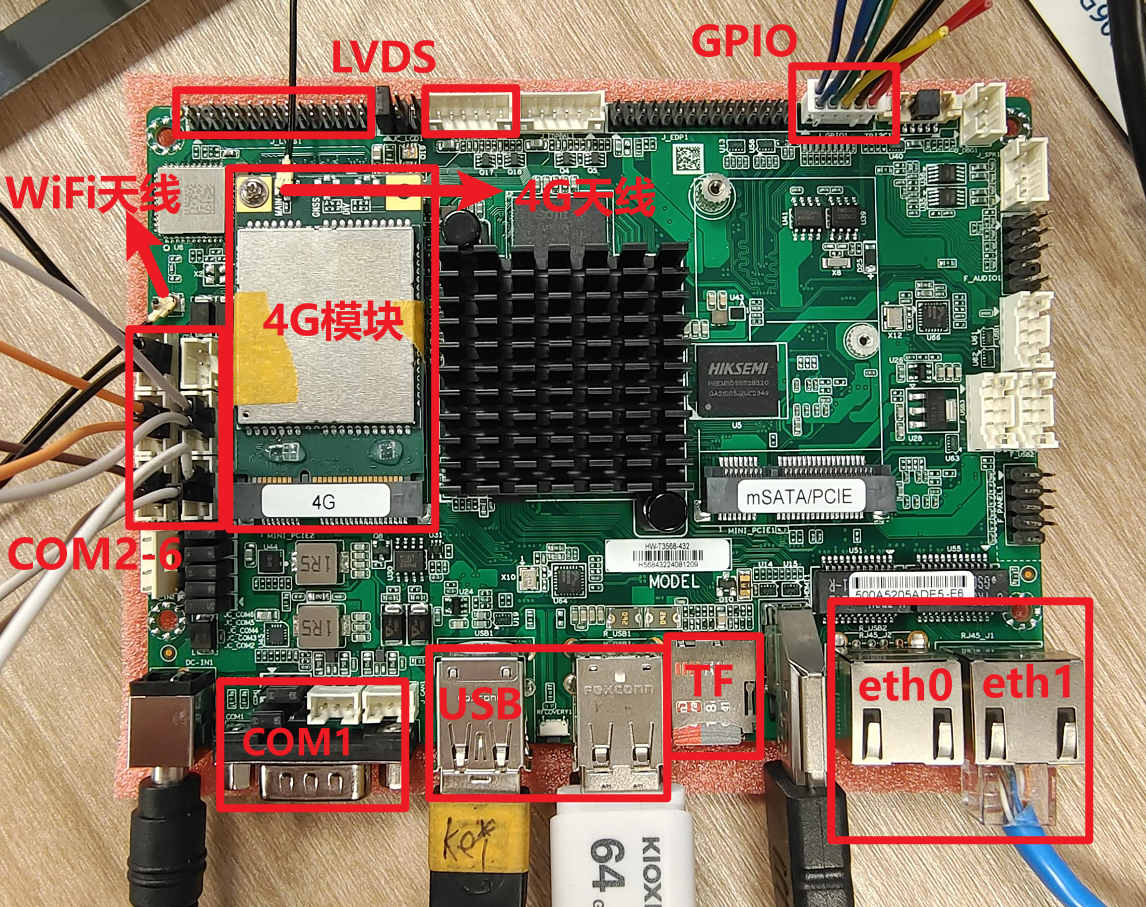

1. 测试接口位置标识
2. 终端使用方式
接入键盘，使用快捷键 Ctrl + Alt + T 唤起终端。
- 若无法唤起终端，先鼠标点击桌面空白处后再次尝试。
- 终端唤起后，若为普通用户模式（显示 user@user），输入
su切换为 root 用户，密码为123456。 - 密码输入过程无显示为正常现象，输入完毕后按回车确认。
- 切换成功后终端显示为
root@user。
3. 测试工具位置与使用
将测试工具放入 FAT 格式 U 盘的英文路径文件夹中，插入待测板。
3.1 方式一：图形界面操作
-
桌面点击 Computer 图标
-

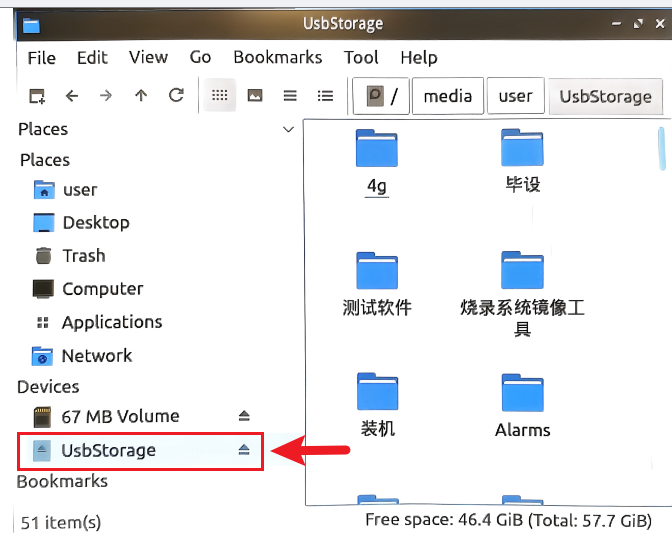

在弹出窗口左侧一栏点击 U 盘目录
-

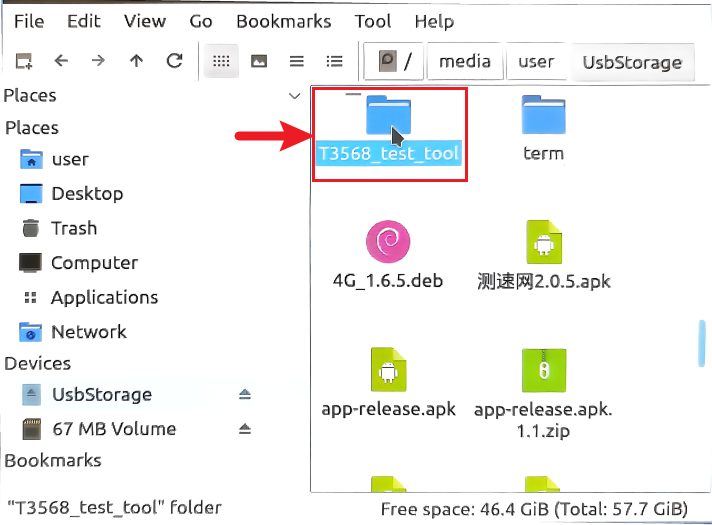

进入测试工具所在文件夹
-

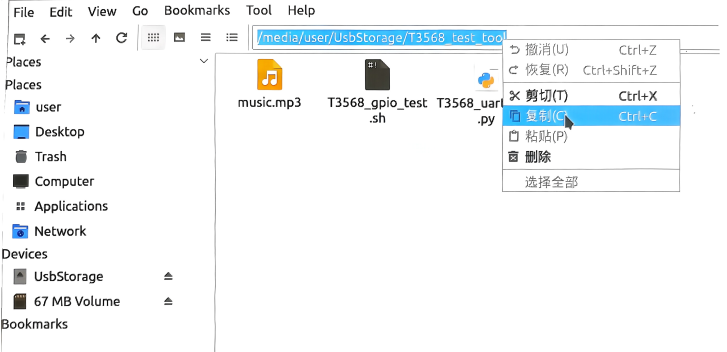

点击地址栏，右键复制地址
-

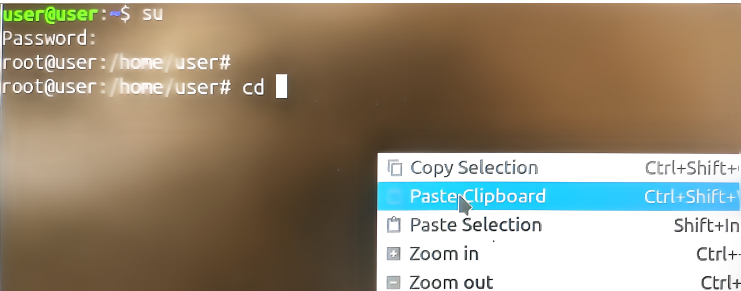

打开终端，输入 cd 和空格，然后粘贴地址，按回车进入测试工具所在文件夹
3.2 方式二：终端命令
- 打开终端，输入以下命令
cd /media/user/ - 按 Tab 键自动补全，找到 U 盘目录，进入待测工具文件夹
4. LVDS
- 接入 LVDS 屏幕，屏幕内容应完整显示，无拉伸、变形、偏移等问题。
5. USB
- 接入鼠标、键盘可正常使用。
- 接入 FAT 格式 U 盘，系统可正常读取，容量显示正常。

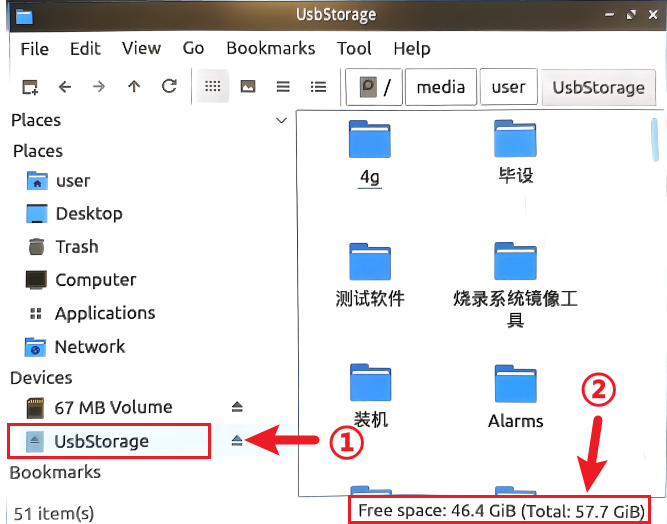

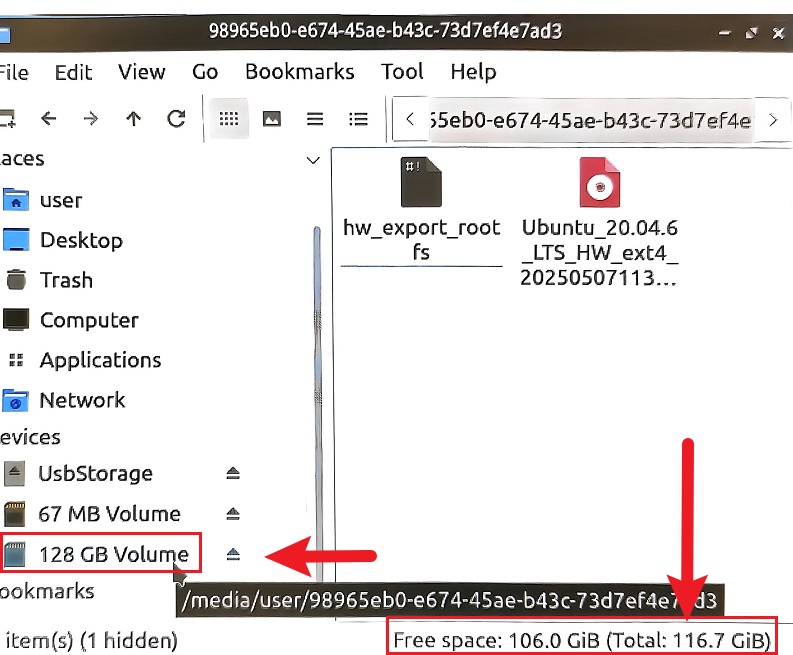

查看 U 盘容量方法：
- 桌面点击 Computer 图标
- 点击左侧列表中的 U 盘
- 在底部查看容量信息

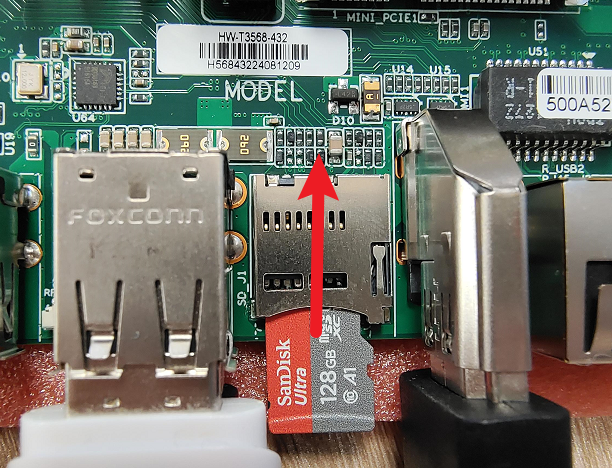

6. TF 卡
- 接入 FAT 格式 TF 卡，系统可正常读取，容量显示正常。
- 查看方式同 USB。
7. WLAN
- 接入天线
-

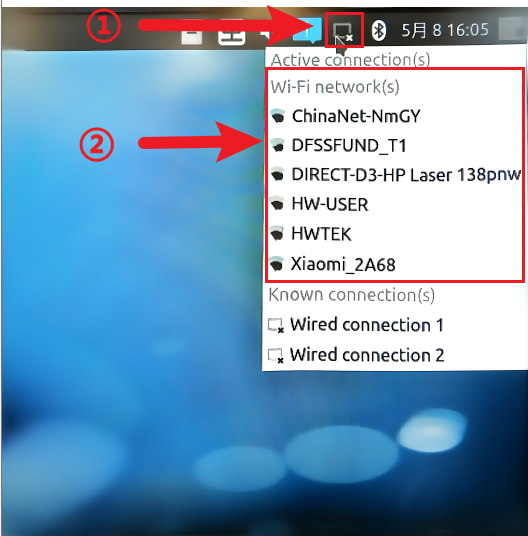

左键单击选择 WiFi 连接
-

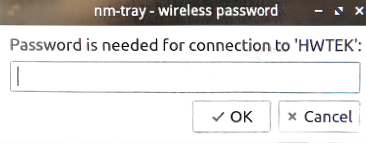

按提示输入密码
-

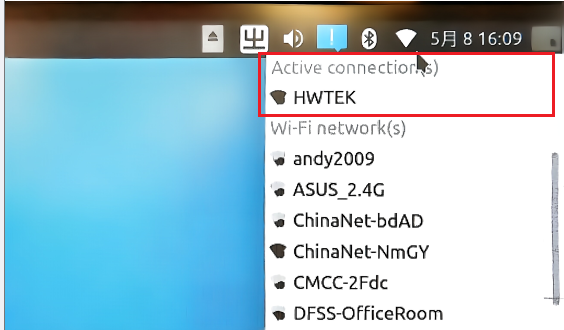

连接成功示意图
- 在未接入其他网络（有线/4G）情况下，进行 ping 测试，验证网络是否正常：
ping www.baidu.com
8. eth0
- 测试方法同 eth1（见下节）。
9. eth1
- 接入网线
- 在未接入其他网络（WiFi/4G）情况下进行 ping 测试：
ping www.baidu.com
10. 4G
- 接入 4G 模块，连接天线
10.1 有SIM卡情况
-
插入 SIM 卡

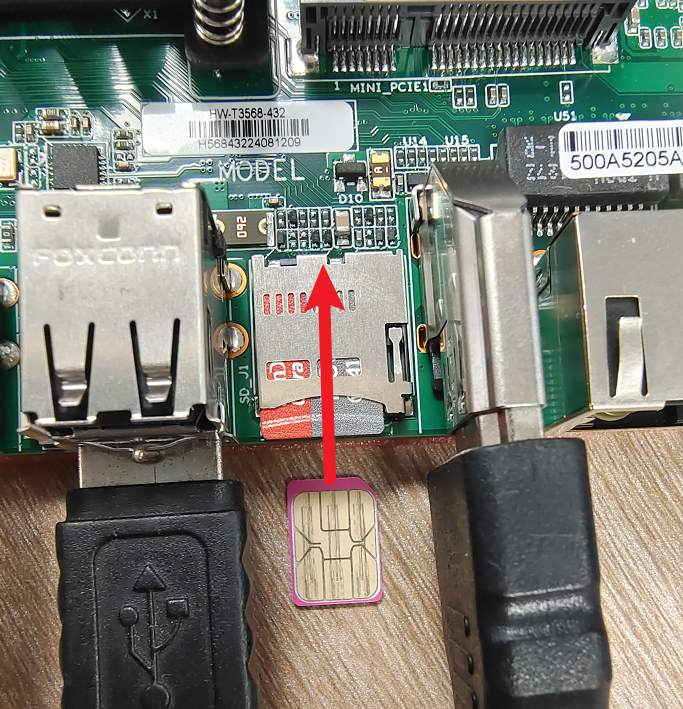

SIM 卡接入方向：
- 开机后等待约 40 秒（直到终端输入ifconfig后，可以看到ppp0节点）
- 在无其他网络连接（WiFi/eth）下进行 ping 测试：
ping www.baidu.com
10.2 无SIM卡情况
- 终端下输入
ls /dev/ttyUSB* - 输出4个设备
11. Audio
- 接入喇叭，播放音频，确认音频输出是否正常。
12. GPIO
- 使用 GPIO 测试线对接 GPIO，使用脚本进行测试。

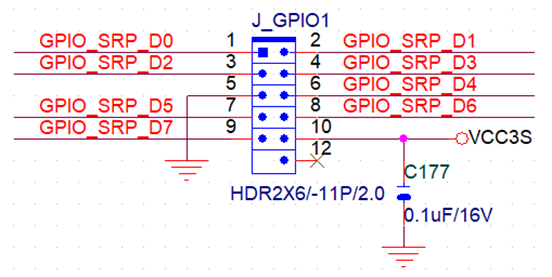

治具定义：
-
短接 pin1-2、pin3-4、pin6-7、pin8-9
- 打开终端，进入脚本所在目录，执行以下命令：
sudo chmod +x T3568_gpio_test.sh sudo ./T3568_gpio_test.sh - 测试成功输出示意：
13. COM
- 接入 COM loop 测试线，使用脚本进行回环测试

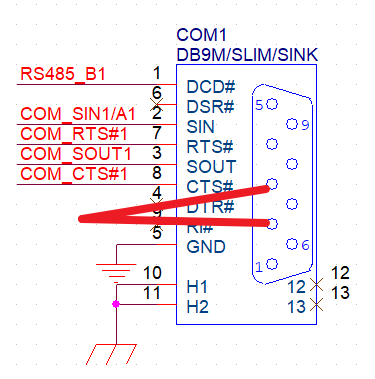

COM1 治具定义：
- 短接 TX 与 RX

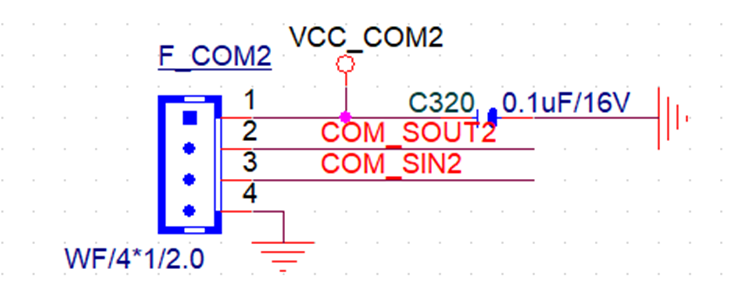

COM2-COM6 治具定义：
- 短接 pin2 与 pin3
- 打开终端，进入脚本所在目录，执行以下命令：

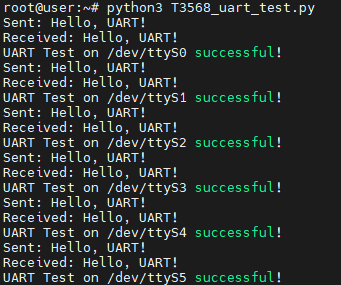

sudo python3 T3568_uart_test.py - 测试成功输出示意：
