HW-T3568I Ubuntu 接口测试

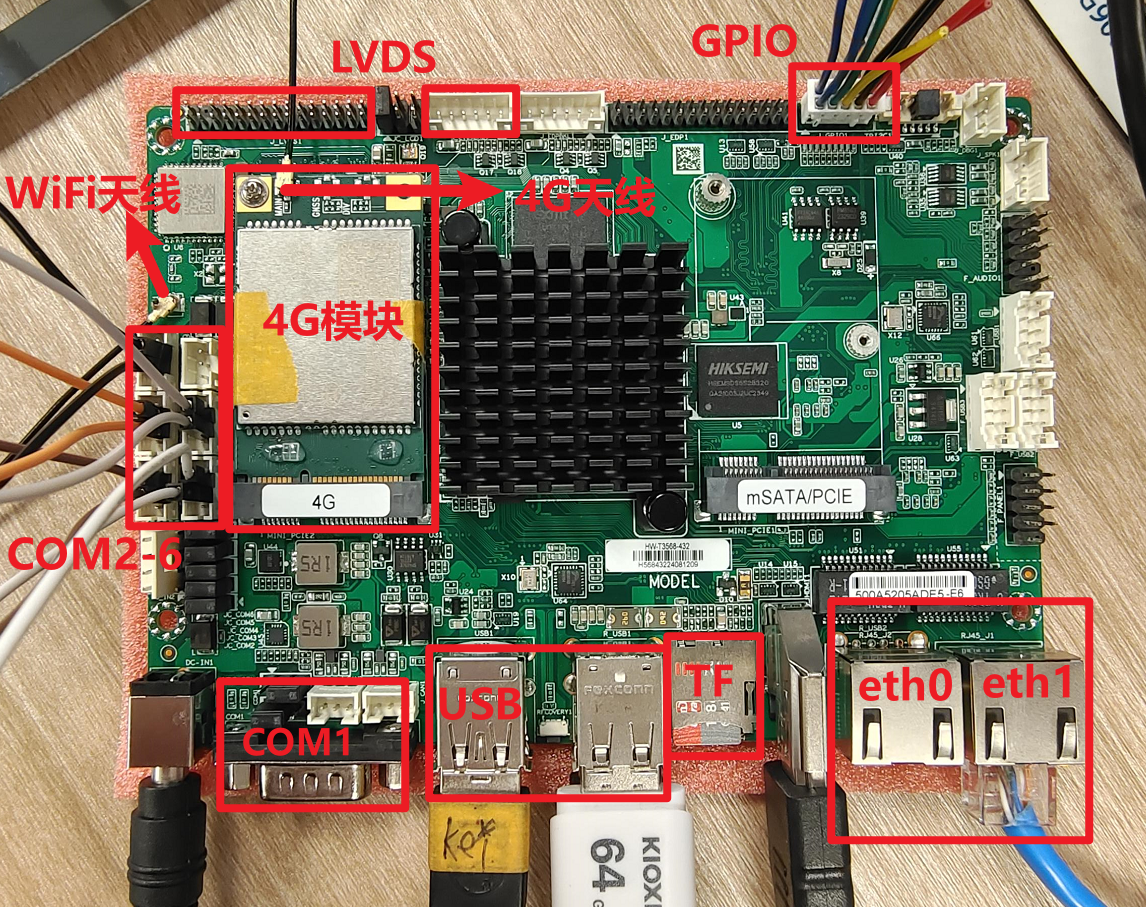

测试接口位置标识
终端使用方式
接入键盘，快捷键Ctrl+Alt+T
如果不能唤起终端，鼠标点击桌面空白处后再次尝试
终端唤起后，如果是普通用户模式（显示user@user），输入su切换为root用户，密码为123456
密码输入过程中没有显示，为正常现象，输入完毕后按回车确认即可
切换成功显示root@user
测试工具位置与使用
将测试用工具放入fat 格式U盘的英文路径文件夹中，插入待测板
方式一

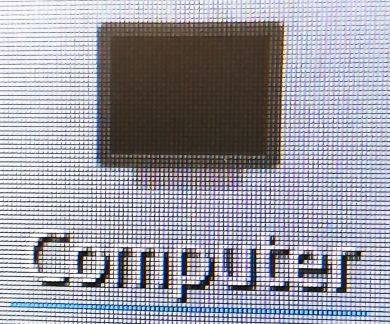

桌面点击Computer图标

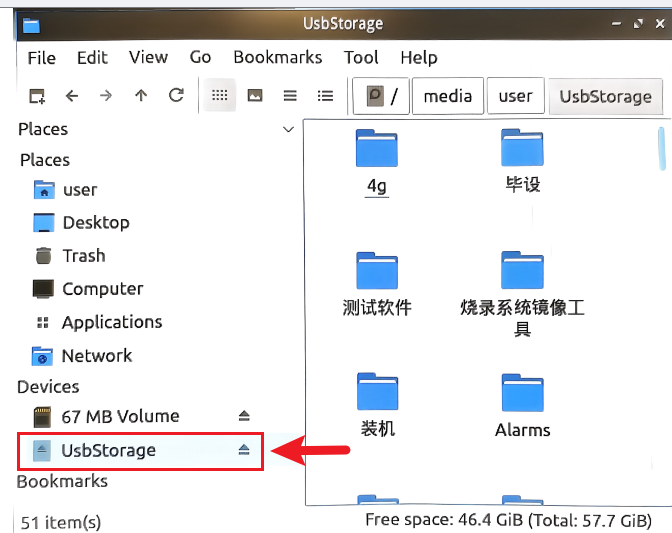

在弹出窗口的左侧一栏中，点击进入U盘目录

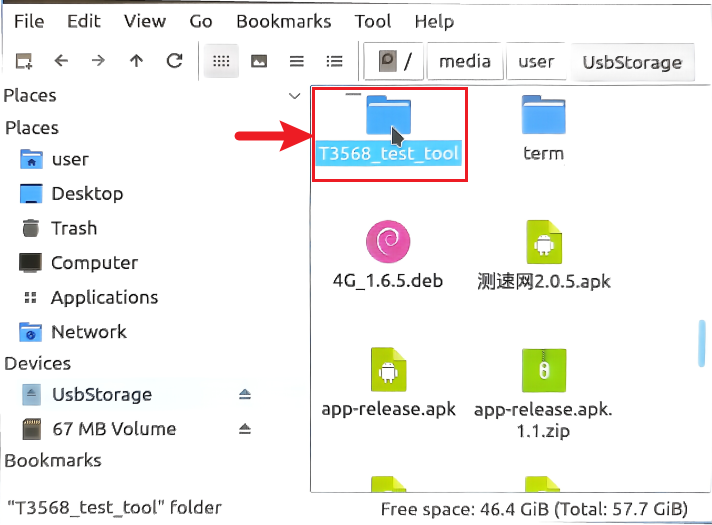

进入测试工具所在文件夹

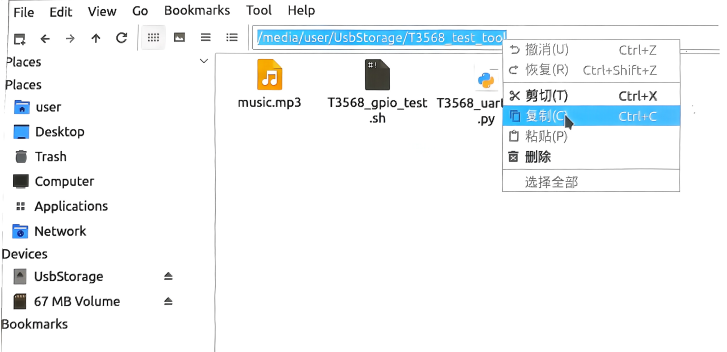

点击地址栏，右键复制地址

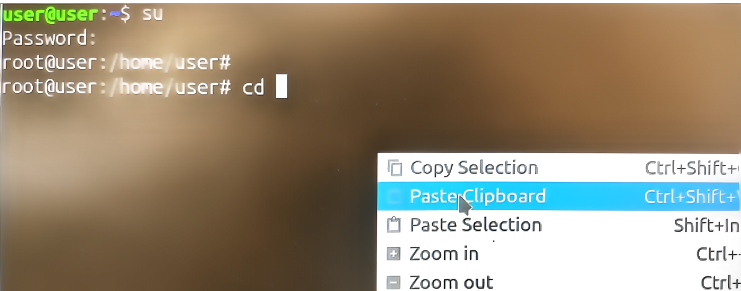

打开终端，在终端中输入cd和空格，然后将地址复制进去，点击回车进入到测试工具所在文件夹
方式二
打开终端，在终端中输入 cd /media/user/ 然后按Tab补全，找到U盘目录，进入待测工具文件夹
LVDS
接入LVDS屏幕，屏幕内容显示完整，无拉伸变形偏移等问题。
usb
接入鼠标键盘可正常使用，接入fat格式U盘，系统下可正常读取，容量显示正常。
U盘容量查看：

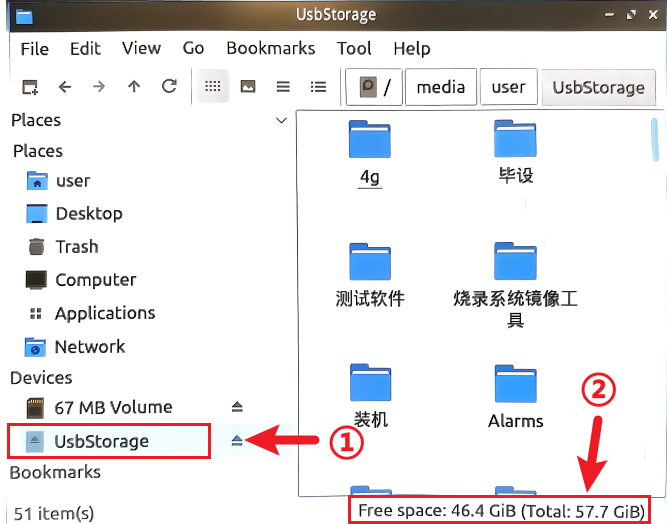

桌面点击Computer图标，点击左侧列表查看U盘，在底部一栏中查看U盘容量。
tfcard

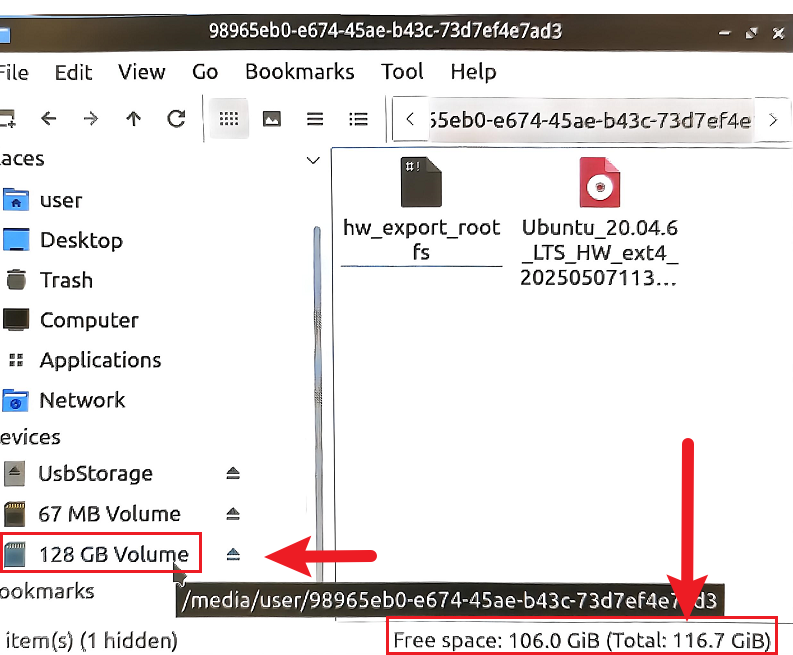

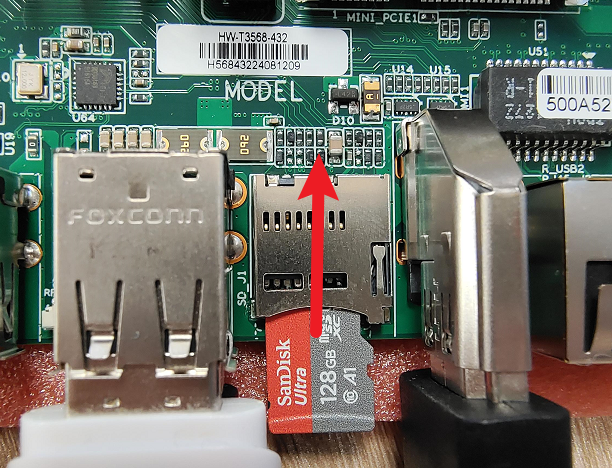

接入fat格式tf卡，系统下可正常读取，容量显示正常，同U盘容量查看方式。
WLAN
接入天线

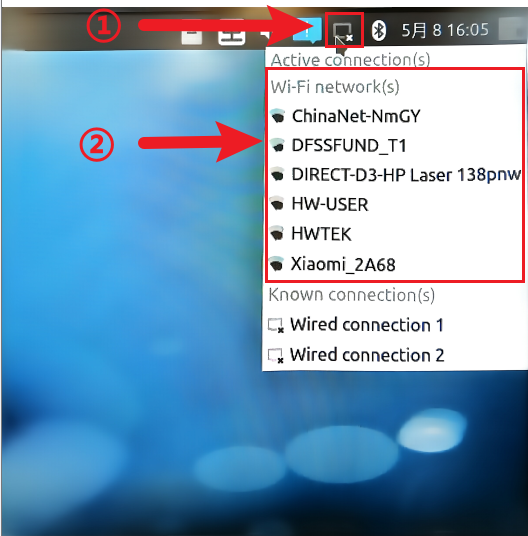

选择WiFi连接

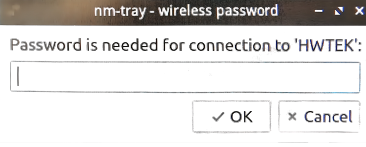

按提示输入密码

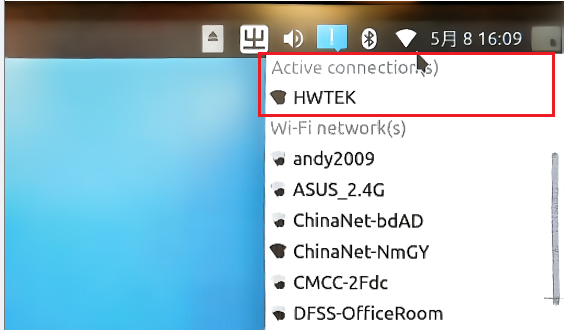

连接成功示意
在没有接入其他网络（有线/4G）情况下，进行ping网测试，确认网络是否正常 ping 8.8.8.8
eth0
同eth1
eth1
接入网线
在没有接入其他网络（WiFi/4G）情况下，进行ping网测试，确认网络是否正常 ping 8.8.8.8
4G
接入4G模块，4G模块接入天线，接入SIM卡

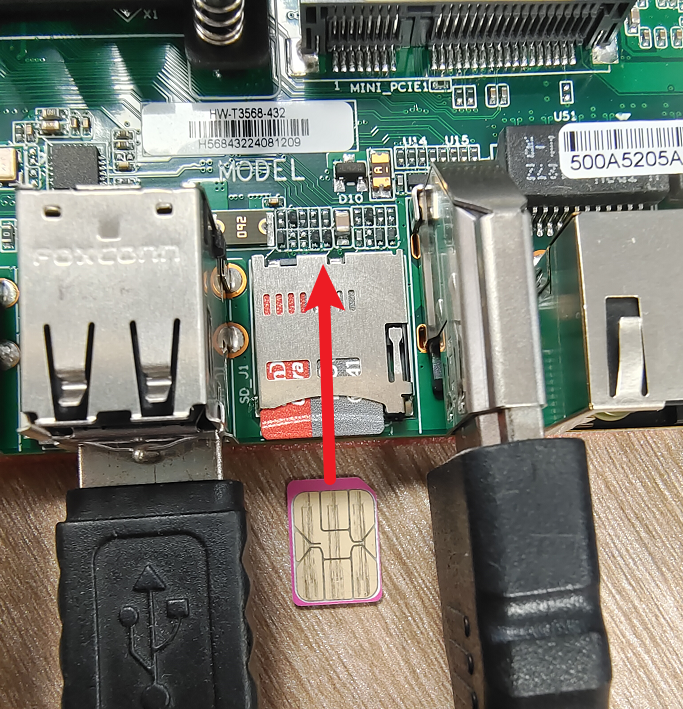

SIM卡接入方向
开机后等待40s左右
终端下，在没有接入其他网络（WiFi/eth）情况下，进行ping网测试，确认网络是否正常
ping 8.8.8.8
Audio
接入喇叭，播放音频，查看是否正常。
GPIO
使用GPIO测试线，对接GPIO，使用GPIO脚本进行测试。

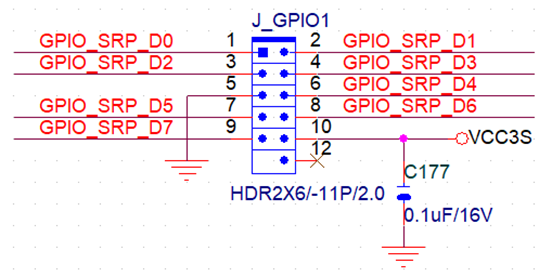

治具定义：
短接pin1-2、pin3-4、pin6-7、pin8-9
打开终端，进入脚本所在目录 命令：
sudo chmod +x T3568_gpio_test.sh
sudo ./T3568_gpio_test.sh
测试成功输出示例：
COM
接入COM loop测试线，使用脚本进行回环测试。

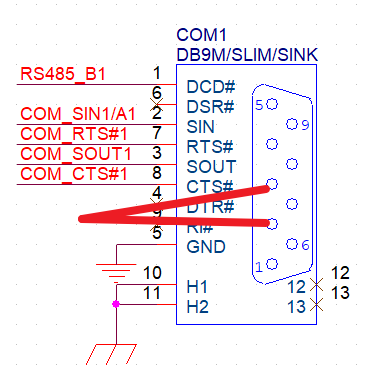

COM1治具定义：
短接TXRX

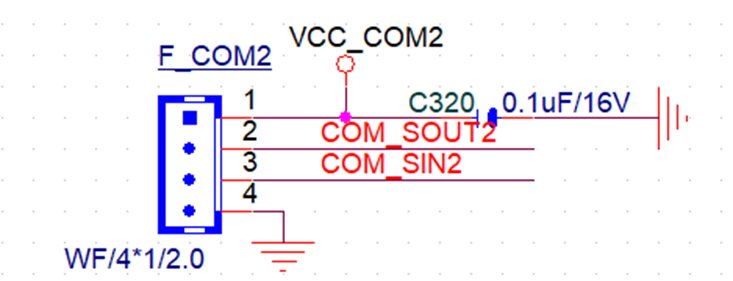

COM2-COM6治具定义：
短接pin2-3
打开终端，进入脚本所在目录 命令：
sudo python3 T3568_uart_test.py

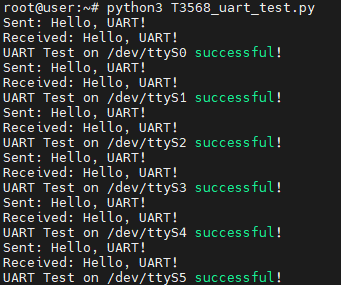

测试成功输出示例：
