- MOS管选型与应用
概要：本文介绍了NMOS与PMOS管的特性、导通条件及应用场景，重点分析了其在开关、隔离以及电平转换等电路中的实际应用方式，并通过图示说明其导通方向及等效电路。
1. MOS管的基本类型
在电路设计中主要应用的是增强型的 NMOS 管和增强型的 PMOS 管，这两种增强型 MOS 管中比较常用的是 NMOS，原因如下：
- NMOS 的优点：导通电阻小、制造容易。
- PMOS 的劣势：导通电阻大、价格高、替换种类少。
2. MOS管内部结构
在 MOS 管内部，漏极和源极之间会寄生一个二极管，称为“体二极管”。
- 该体二极管在驱动感性负载时非常重要；
- 体二极管只在单个分立式 MOS 管中存在，在集成电路芯片内部通常不存在。
3. NMOS 与 PMOS 的导通特性
- NMOS 的特性：
- 适合用于源极接地的“低端驱动”；
- 当栅极电压大于一定值（如 4V 或 10V，具体需查阅 Datasheet）时导通。
- PMOS 的特性：
- 适合用于源极接 VCC 的“高端驱动”；
- 当栅极电压小于一定值时导通。
尽管 PMOS 可用于高端驱动，但在实际应用中，通常还是使用 NMOS。
4. MOS管的应用场景

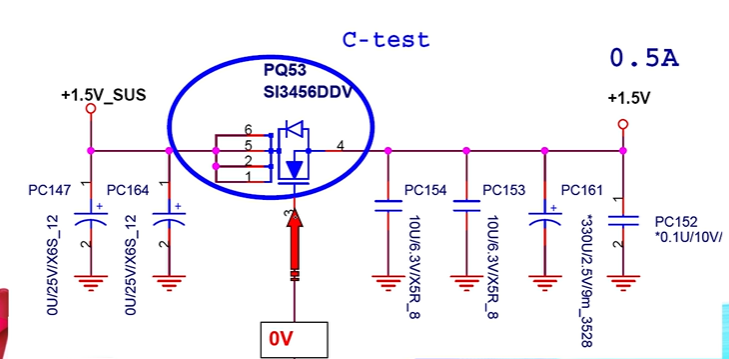

4.1 开关
MOS 管可以作为电子开关使用。

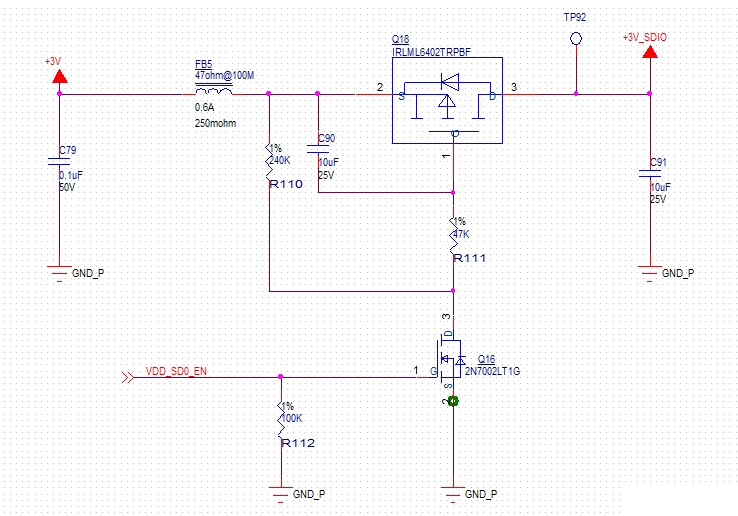

4.2 应用实例说明
说明：
- G 极通过一个电阻上拉到 S 端；
- 当控制信号 VDD_SD0_EN 有效时，G 被下拉至地；
- Q18 导通，3V 电源通过 Q18 转为 3VSDIO。

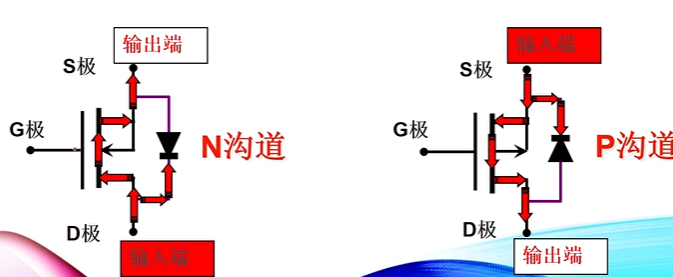

5. 导通方向与电流路径

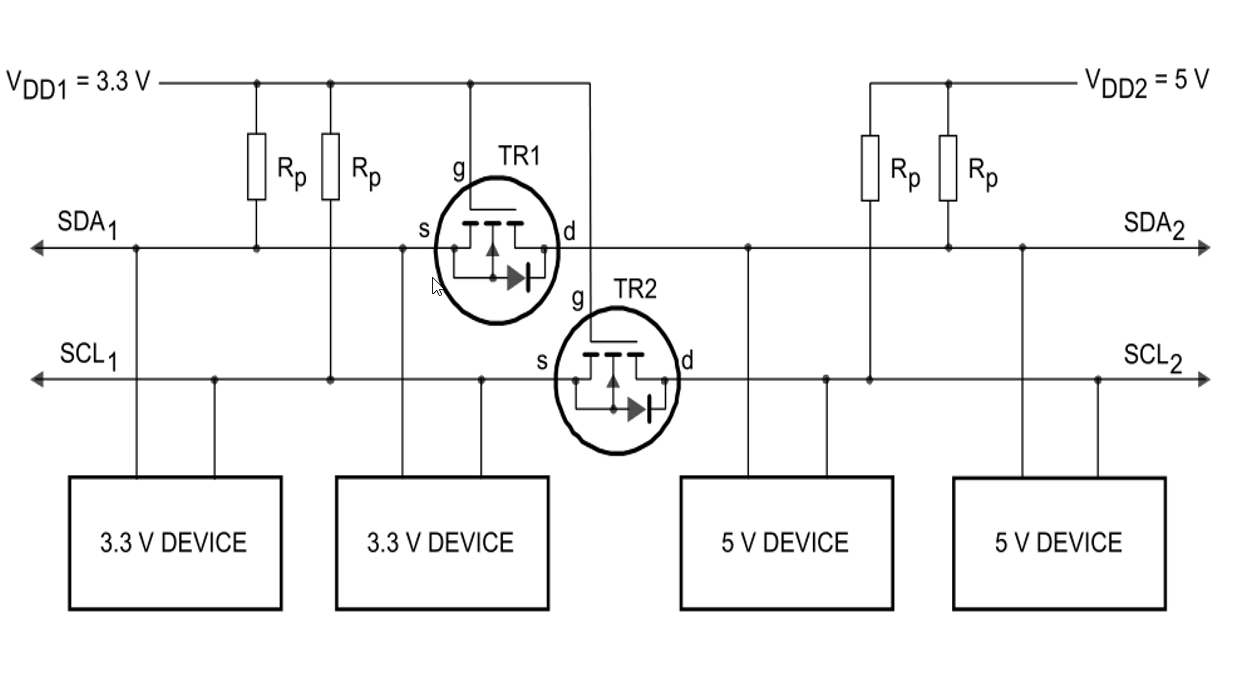

6. MOS管在 I2C 电平转换中的应用

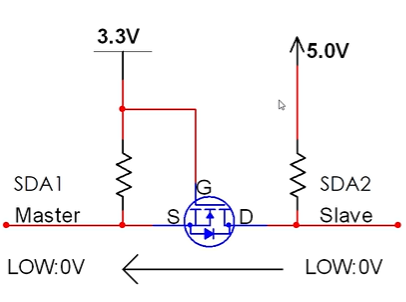

实际通信过程说明（Slave 向 Master 发送数据 0）：
- 右侧 Slave 的 SDA_2 为输出，驱动为 LOW；
- 左侧 Master 的 SDA_1 为输入，处于高阻状态，被上拉至 3.3V；
- NMOS 因 VGS=0 一直关闭；
- 因此 SDA_1 保持为 3.3V 高电平。
问题分析：
- 表面上看，SDA_2 为 LOW，而 SDA_1 为 HIGH，似乎通信失败；
- 实际上，不能忽略体二极管的影响：
- Master 端上拉至 3.3V，而 Slave 端为 0V；
- 压降大于体二极管导通压降；
- S 端被下拉至地，VGS > 0，NMOS 导通；
- 最终 SDA_1 被拉低，不会维持 HIGH 电平。
