- 电感选型与应用
概要：本文介绍了电感的基本作用、结构组成、参数定义（如品质因数Q）、误差等级、频率特性等内容，并结合图示详解了不同类型电感的应用场景及选型建议，适用于电子工程师在设计电路时参考使用。
1. 电感作用与定义
1.1 电感的作用
- 隔直通交：用于信号耦合
- 储能：在电路中短时间储存电能
- 阻碍电流变化：保持电流稳定
- 滤波作用：用于电源或信号滤波
1.2 电感的定义
电感（Inductance）是闭合回路的一种属性，即当通过闭合回路的电流发生变化时，会出现一个电动势来抵抗这种变化。
- 自感（Self-inductance）：当电流变化在自身回路中引起感应电动势
- 互感（Mutual inductance）：当电流变化在一个回路中引起另一个回路中感应电动势
2. 电感结构与参数
2.1 电感结构
- 线圈绕组（coil）
- 线圈骨架（bobbin）（非必须）
- 芯体（core）：包括铁芯、铜芯、磁芯
- 屏蔽壳（可选）：用于屏蔽对其他电路的干扰
2.2 电气参数
- 单位：亨利（H）
- 高频使用：电感量较小
- 低频使用：电感量较大
- 额定功率电流：需小于允许值
- 直流内阻（DCR）：10^-3 ~ 10^2，越小越好
- 品质因数（Q）：衡量能量损耗与储能的比值
3. 品质因数（Q）
3.1 定义
品质因数 Q 表示电感储能与损耗能量的比值，表达式为：
\[Q=\frac{\omega L}{R}=\frac{2\pi fL}{R}\]3.2 意义
- 反映电感效率与性能
- Q 值越大，损耗越小，性能越好
4. 电感频率特性

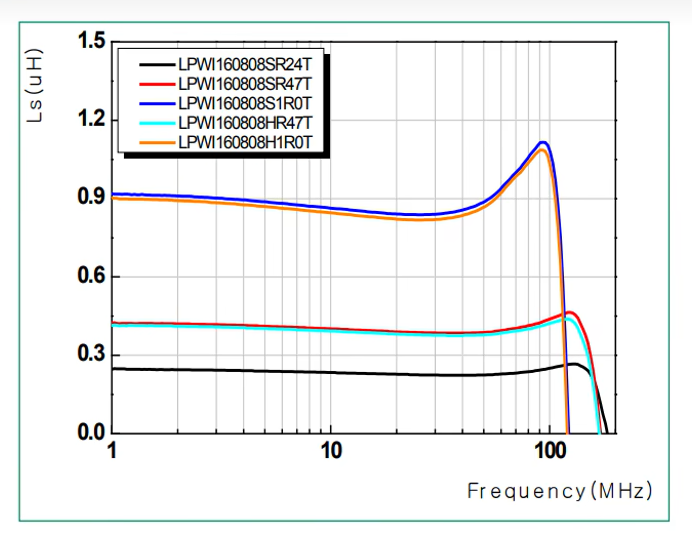

4.1 电感频率曲线
- 自谐振频率应高于工作频率
- 超过谐振频率后，电感值先升高再下降

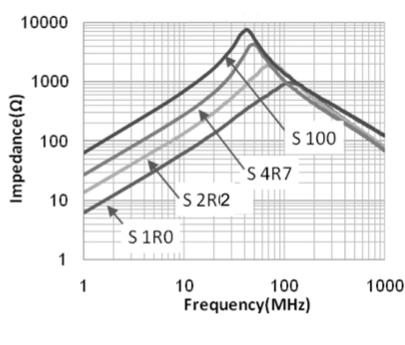

4.2 阻抗频率曲线

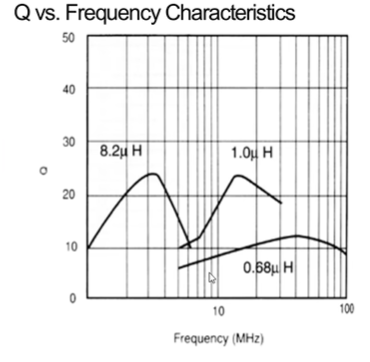

4.3 Q 值频率特性
- 应选择工作频率接近 Q 值最高处
5. 电感器误差范围
5.1 常规误差
- 振荡电路用电感器：误差需控制在 ±0.5% 内
- 一般应用电感器：±10% ~ ±20% 可接受
5.2 误差等级对照表
| 符号 | S | F | G | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|
| 误差 | ±0.3% | ±1% | ±2% | ±5% | ±10% | ±15% | ±20% | ±30% |
5.3 示例解析
- 示例标识：
4R7M- 电感量：4.7μH（
4R7表示 4.7μH，R代替小数点） - 误差范围：±20%（
M代表 ±20%）
- 电感量：4.7μH（
6. 电感器等效模型
- 等效模型中，分布电容 C 与自感量 L 并联，决定电感器的谐振频率 $ f_0 $：
7. 电感器类型示例

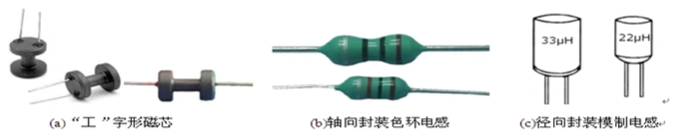

7.1 小功率电感

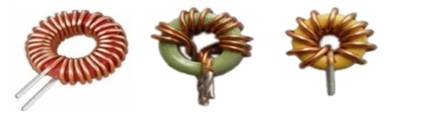

7.2 大功率电感

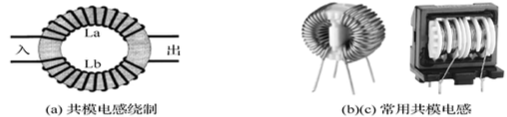

7.3 共模电感
- 又称“共模扼流圈”（Common Mode Choke）
- 两线圈绕于同一磁芯上，匝数和相位相同但绕向相反
- 作用：强烈抑制共模电流，进行滤波、衰减、阻尼
7.4 可调电感
8. 电感器选型建议
8.1 关键参数
- 标称电感量
- 额定工作电流
- 品质因数（Q）
- 外形封装尺寸
- 体积
8.2 典型应用电感量
- 模拟/数字电路：常用 μH 级电感
- DC 电源 LC 滤波器：电感量 < 10μH
- 低频开关电源：33 ~ 470μH
- 高频开关电源：电感量 < 50μH
8.3 工艺影响
- 电感器的额定电流与 Q 值与漆包线的材质、线径有关
- 粗导线：可承受更大电流、Q 值较高
8.4 PCB 布局替代建议
- 小电流电感：可用轴向电阻器、立式电解电容封装替代
- 大电流电感：需使用成品电感或自行绕制后设计封装
9. 电感在滤波中的应用注意事项
- 电感与电容构成低通滤波器时，电感值影响滤波特性
- 电感用于电源滤波时需注意：
- 直流电阻造成压降
- 工作电流必须小于额定值，超过则可能损坏元件
