概要:本文详细介绍了静态随机存取存储器(SRAM)与动态随机存取存储器(DRAM)在结构、原理、速度、功耗、成本、应用等方面的差异,并深入解析SRAM的6T结构工作机制及其设计背后的逻辑。

1. SRAM与DRAM对比表

特性 SRAM(静态随机存取存储器) DRAM(动态随机存取存储器)
工作原理 使用触发器(Flip-Flop),由6个晶体管构成一个存储单元。只要通电,数据就保持稳定。 使用电容(Capacitor)1个晶体管构成一个存储单元。电容会漏电,需要定期刷新。
速度 非常快。访问速度在纳秒(ns)级别,是计算机中最快的内存之一。 较慢。需要刷新周期,访问速度通常为几十纳秒,比SRAM慢。
密度与容量 。结构复杂(6晶体管/单元),占用芯片面积大,所以容量小,成本高。 。结构简单(1晶体管+1电容/单元),占用芯片面积小,所以容量大,成本低。
功耗 较高。因为需要持续电流来维持触发器的状态。 较低(待机时)。但刷新操作会带来额外的功耗。
成本 。由于结构复杂,占用硅片面积大。 。结构简单,易于制造大容量内存。
主要应用 CPU缓存(L1, L2, L3 Cache)。对速度要求极高的地方。 主内存(内存条)。对容量要求高的地方。
刷新需求 不需要刷新。 需要定期刷新(通常每64ms一次),以维持电容上的电荷。

2. SRAM结构详解

2.1 SRAM基本结构

  • 典型SRAM由六个晶体管组成。
  • 每一 bit 存储在由4个场效应管构成的两个交叉耦合的反相器中。
  • 两侧的场效应管用于控制读写的位线(BitLine)。

图片示例:

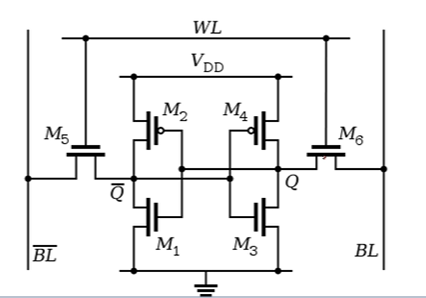

典型SRAM结构


2.2 SRAM工作原理

反相器逻辑

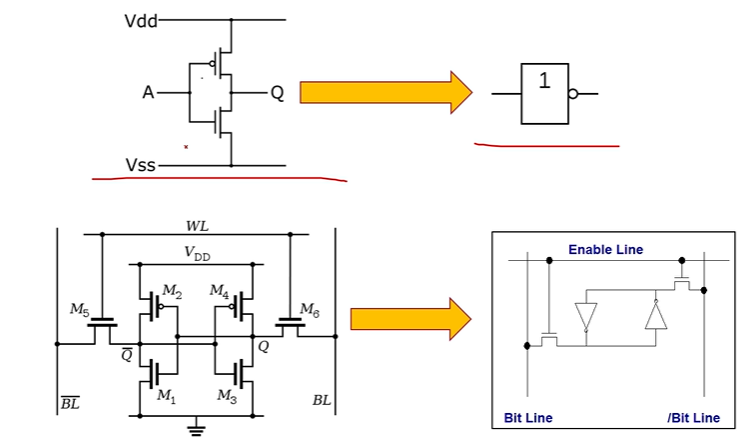

反相器

  • 当输入 A 为 1 时,下管导通,输出 Q 为 0;
  • 当输入 A 为 0 时,上管导通,输出 Q 为 1。

2.3 读操作原理

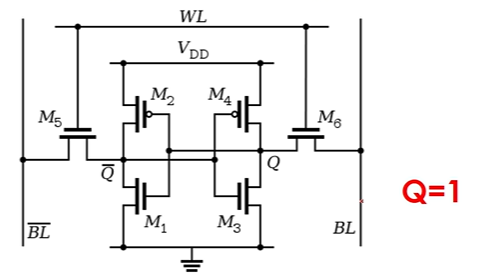

SRAM读原理

  • 假设 Q = 1;
  • 第一步:字线 WL 有效,使访问晶体管 M5 与 M6 通路;
  • 第二步:Q 的值传递到位线 BL 和 BL反;
    • BL反:通过 M1 与 M5 导通,连至低电平,逻辑值为 0;
    • BL:通过 M4 与 M6 导通,连至 VDD,逻辑值为 1。

2.4 写操作原理

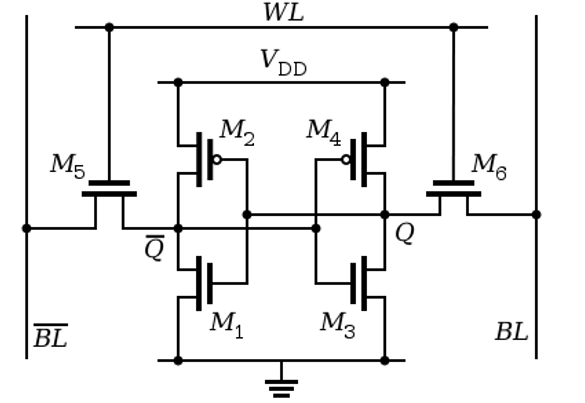

SRAM写原理

  • 写周期开始时,将要写入的状态加载到位线;
  • 例如写入 0,则设置 BL 为 0;
  • 激活字线 WL,高电平使得位线的状态被写入到基本单元中。

3. 为什么采用6T结构(而不是3T)

3.1 双稳态电路的必要性

  • 核心思想:双稳态电路(The Bistable Latch)
    • 由两个反相器(4个晶体管)首尾相接构成;
    • 状态一:Q=1 → Q_bar=0 → Q=1;
    • 状态二:Q=0 → Q_bar=1 → Q=0;
    • 实现稳定、可靠的状态保持。

这种结构就像两个在扳手腕的人,势均力敌,永远处于两个稳定状态之一。除非有外部信号强制改变,否则状态不会改变。

3.2 优势总结

  • 无需刷新:真正实现“静态”存储;
  • 高噪声容限:正反馈机制能抵抗干扰;
  • 低功耗维持状态:只要不断电,就能一直保持数据;
  • 对比3T结构
    • 3T仍依赖电容存储,类似DRAM;
    • 电荷易泄漏、需刷新、抗干扰差。

4. DRAM结构简析

DRAM结构

  • DRAM 的数据由电容存储;
  • 电容存储的是电荷,存在自然泄漏问题;
  • 需要周期性刷新(如每64ms)以维持数据的正确性。
