电阻选型

概要：本文介绍了四种常见电阻类型的工作原理与特点，并详细分析了电阻选型时应关注的参数，包括阻值、封装、功率、耐压、精度等。同时对阻值编码方式进行了说明，适用于不同精度等级的应用场景。

本文为《硬件设计36讲》笔记，讲师Trent Wang。 https://www.yuanzige.com/course/detail/80014

1. 四种常见电阻类型及典型代表

1.1 薄膜电阻

• 原理：在绝缘基板上沉积导电薄膜（如碳、金属或金属氧化物），通过刻蚀调整阻值。
• 特点：体积小、精度较高、稳定性好。
• 典型电阻：碳膜电阻、金属膜电阻、金属氧化膜电阻、玻璃釉电阻。

1.2 线绕电阻

• 原理：用合金电阻丝（如镍铬、康铜）绕在陶瓷或塑料骨架上制成。
• 特点：功率大、耐高温、精度高，但高频性能较差。
• 典型电阻：功率线绕电阻、精密线绕电阻、高频线绕电阻。

1.3 实心电阻

• 原理：由导电材料（如碳粉）和粘合剂混合压制而成。
• 特点：结构简单、成本低，但稳定性较差。
• 典型电阻：碳质实心电阻、有机实心电阻。

1.4 特种电阻（敏感电阻）

• 原理：电阻值随外界环境（如温度、光、压力等）变化。
• 特点：用于检测或控制特定物理量。
• 典型电阻：热敏电阻、光敏电阻、压敏电阻、湿敏电阻、气敏电阻。

---

2. 选型要点

2.1 综合参数

• 阻值
• 封装
• 精度
• 功率
• 耐压

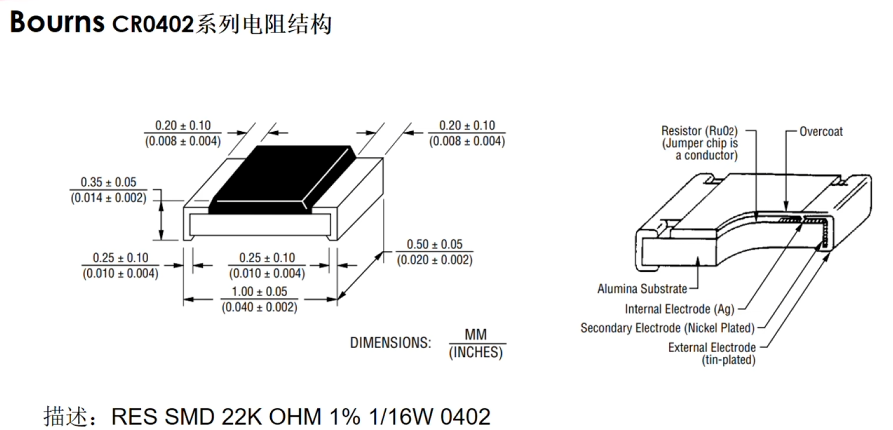

图片示例：

---

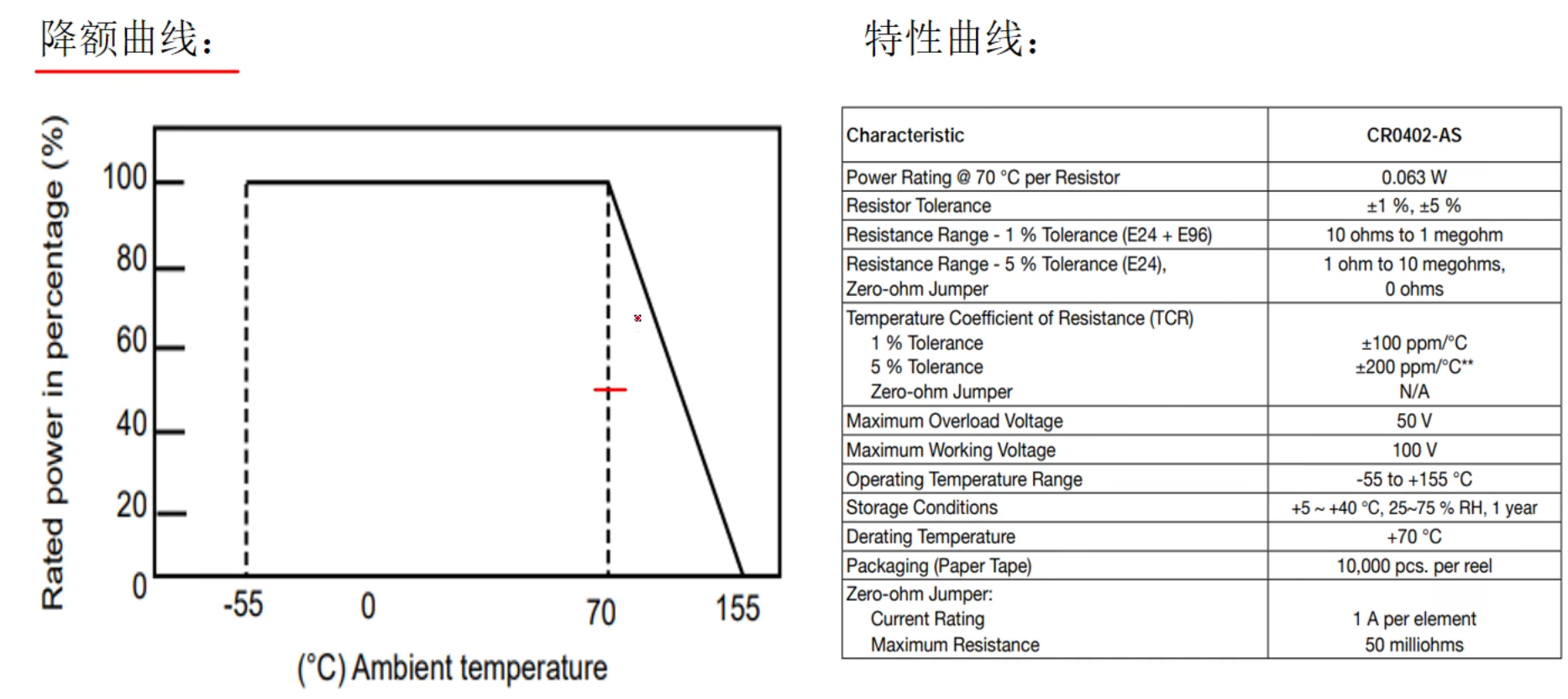

2.2 降额曲线

• 功率随温度变化而降低
• 工业产品常需考虑环境温度至 85°C

---

2.3 超压

• 最大工作电压 + 超压 = 瞬时最大电压

---

2.4 功率

• 推荐按额定功率的 70% 降额使用

参数项	0201	0402	0603	0805	1206	1210	2010	2512
功率	1/20W	1/16W	1/10W	1/8W	1/4W	1/2W	3/4W	1W
工作电压 Max	25V	50V	75V	150V	200V	200V	200V	200V
跨接额定电流	0.5A	1A	1A	2A	2A	2A	2A	2A

---

2.5 电压

• 建议按最高工作电压的 75% 降额使用

---

2.6 精度

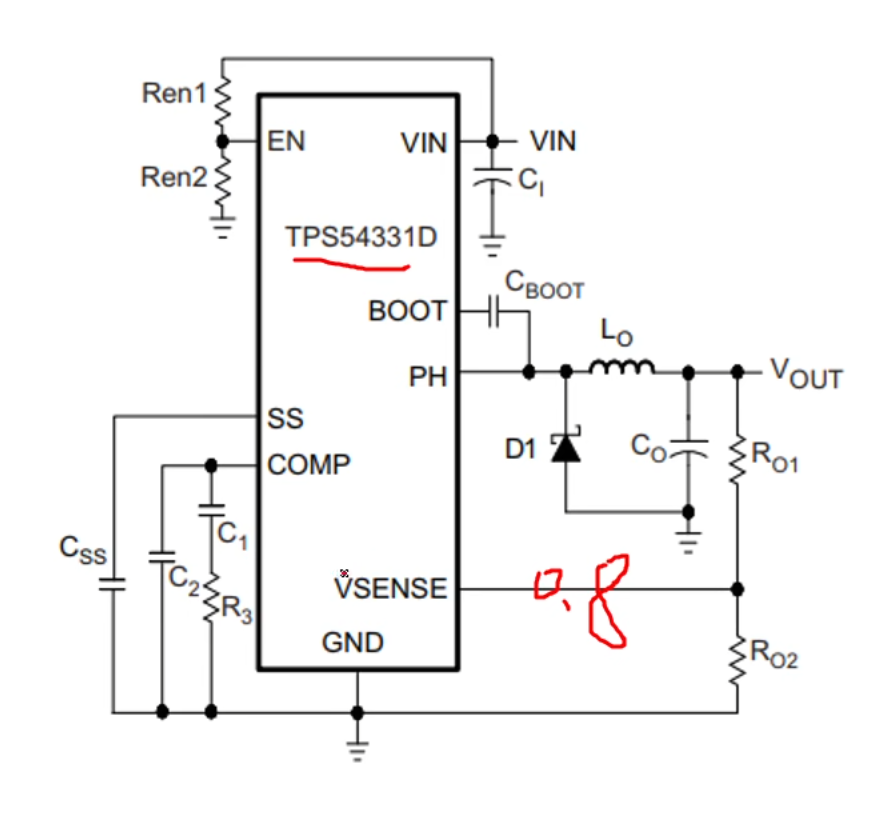

图片示例：

说明：

• 图示中 VSENSE 输出 0.8V，通过误差比较器和负反馈调节占空比，以实现目标电压 Vout
• 精度影响最终输出电压精度
  • 使用 5% 精度的电阻，最终电压误差可达 10%
  • 改用 1% 精度电阻，误差下降至约 2%

---

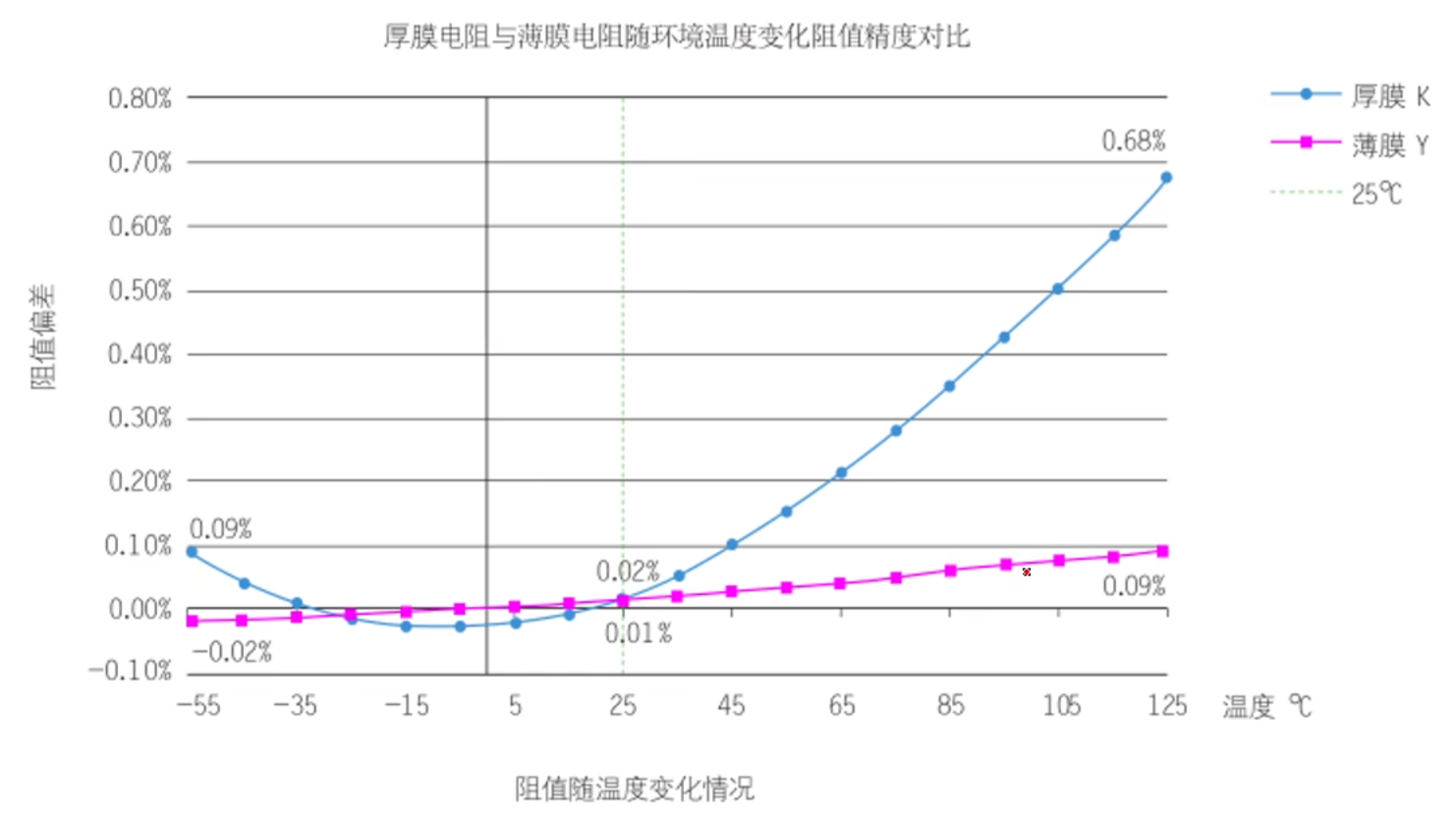

2.7 温度对阻值的影响

• 薄膜电阻温漂小
• 厚膜电阻温漂大

图片示例：

---

2.8 其他特性

• 工作频率
• 噪声
• 稳定性

---

3. 阻值表示法

3.1 核心标准系列

• E24 系列（±5% 精度）
• E48 系列（±2% 精度）
• E96 系列（±1% 精度）
• E192 系列（±0.5% 精度）

---

3.2 编码规则详解

系列	编码位数	结构说明	示例及解析	特殊表示法
E24	3位字符	AB=有效数字，C=零的个数	▶ 102 = 10×10² = 1kΩ	9R1 = 9.1Ω
			▶ 105 = 10×10⁵ = 1MΩ	（R = 小数点）
E96	4位字符	ABC=有效数字，D=零的个数	▶ 1542 = 154×10² = 15.4kΩ	10R0 = 10.0Ω
			▶ 4990 = 499×10⁰ = 499Ω	（R = 小数点）
E96	3位字符	XY=E96序号，Z=10的幂次	▶ 01A = 100×10⁰ = 100Ω	需查 E96 代码表
		（需查代码表）	▶ 24C = 165×10² = 16.5kΩ

---

3.3 关键要点对比

1. 小数点规则
   • E24：R 用于 <10Ω（如 2R7 = 2.7Ω）
   • E96：R 用于 <100Ω（如 49R9 = 49.9Ω）
2. 有效数字精度
   • E24：仅支持 2 位有效数字（10~91）
   • E96：支持 3 位有效数字（100~976）
3. E96 三位码速查
   • 代码 01 → 阻值 100
   • 代码 24 → 阻值 165
   • 代码 96 → 阻值 976
   • （完整表见标准文档）

---

3.4 典型应用场景

• E24：普通消费电子产品（如充电器、玩具）
• E96：精密仪器、医疗设备、通信模块
• E192：高频电路、航天级设备
