背光EN与PWM

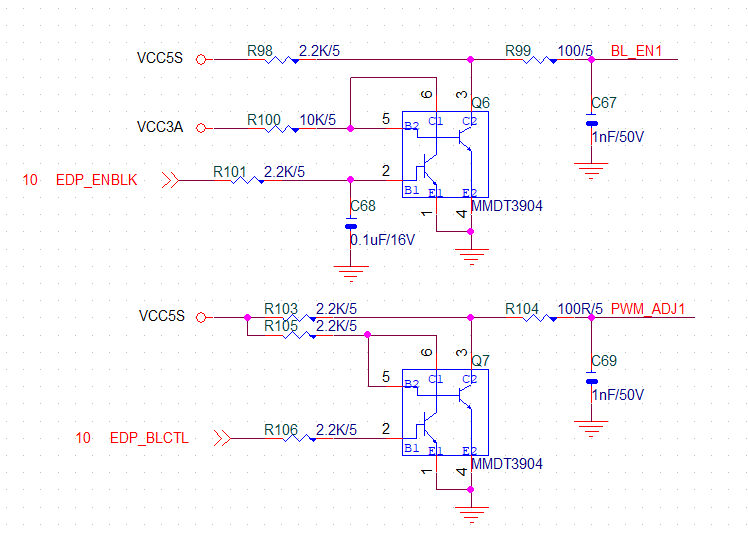

上图是背光EN与PWM的控制，中间都经过了两个NPN的三极管。

输入高电平，则左边第一个三极管导通，集电极被下拉到地，而这个集电极连接到第二个三极管的基极，第二个三极管基极被下拉到地，则三极管截止，输出端被上拉到VCC

EN看起来是为了让CPU能通过VCC3A控制VCC5S
