磁珠的选型

概要：本文详细介绍了磁珠在电子线路中抑制噪声的作用原理、结构特性、选型要点，以及磁珠与电感的异同和各自典型应用场景。通过图示和实际案例，帮助读者理解磁珠在信号完整性和EMI抑制中的重要性。

1. 磁珠的作用与特点

磁珠、磁环的功能主要是消除存在于传输线结构（电路）中的噪声。

• 注意到“消除”这两个字。
• 电容本身可以起到滤波作用，电感和电容相配合也能起到滤波作用，但这种滤波，并没有真正将噪声消除。
• 磁珠的作用也是滤波，但与电容和电感不同的是，磁珠在一定频带内能反射噪声，在一定频带内还能吸收噪声并转换为热能。

1.1 磁珠的特性

• 一种阻抗随频率变化的电阻器
• 低频阻抗较低，高频阻抗较高
• 高频噪声通过磁珠吸收发热从而耗散掉

1.2 应用场景

磁珠常串联在电子线路中，用于抑制线路中的噪声，常见应用包括：

• 电源线
• 高频线路，如时钟线、RGB线路
• 振荡回路
• 有振铃信号产生的回路
• 接地回路（不同地的跨接）

---

2. 振铃与回勾

• 电感滤波是反射，可能形成振铃

2.1 信号振铃

2.2 信号回勾

• 过冲是振铃的一部分，信号电平发生跳变后，第一个峰值电压或谷值电压超过设定的标准电压，主要表现为一个尖端脉冲。

---

3. 磁珠的结构与阻抗特性

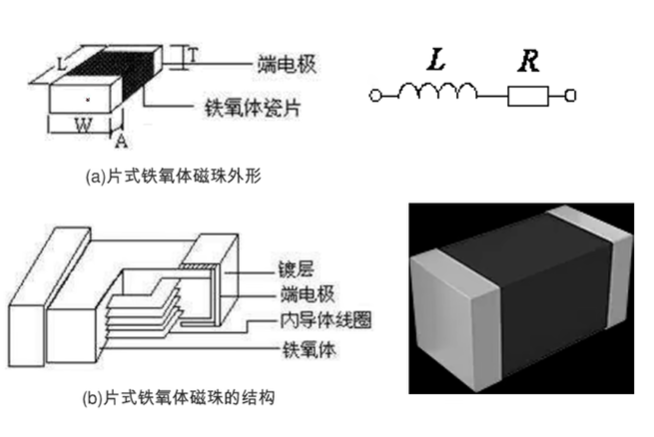

3.1 磁珠结构图

• 等效为电感和电阻的串联结构

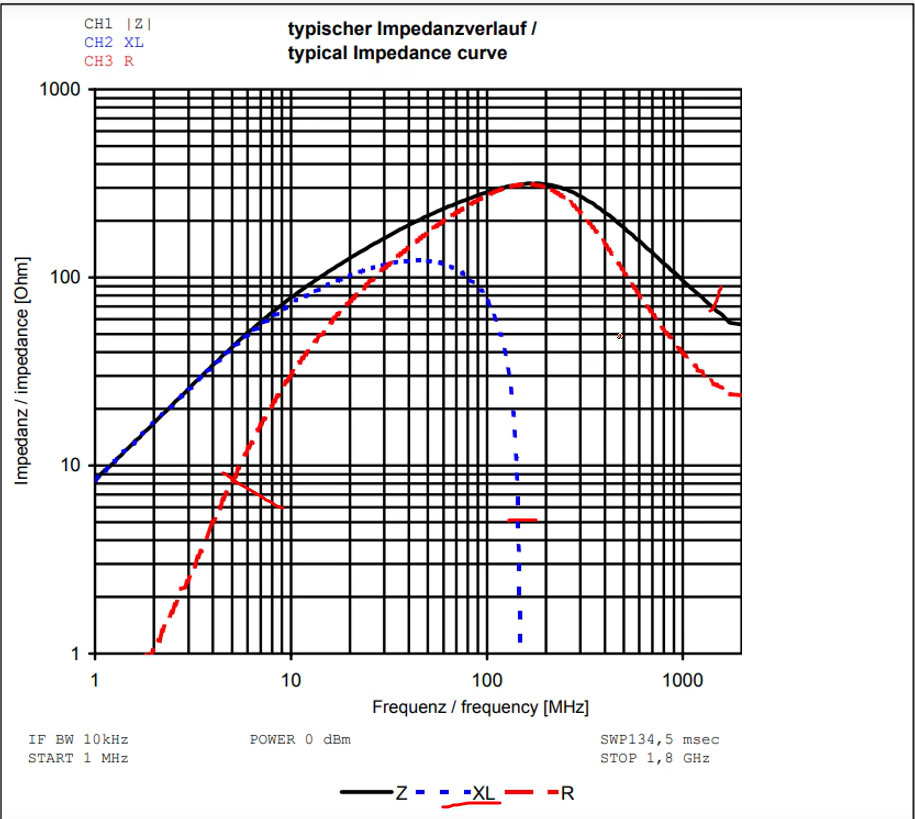

3.2 阻抗特性曲线

• 感性区域（低频）​​：阻抗随频率升高而增加（主要呈现电感特性）。

​​- 电阻性区域（谐振点附近）​​：阻抗达到峰值（Zmax），此时电阻成分最大，能量在这里被最大程度地吸收并转化为热量，这是抑制噪声最有效的区域。

​​- 容性区域（高频）​​：超过谐振点后，阻抗开始下降（呈现电容特性），抑制效果变差。

使用建议：

• 电路噪声的频带应高于转换点 —- 对噪声是吸收而非反射
• 有用信号的频带应低于转换点 —- 防止信号被磁珠吸收
• 反射的是交流分量，信号是直流的
• 图中最高点为谐振频率，高于谐振频率，阻抗下降，开始表现为电容性

---

4. 磁珠与电感的对比分析

4.1 概念与本质

• 电感（L）
  • 本质：储能元件（可在磁场中存储、释放能量）
  • 用途：电源滤波、LC 振荡电路、中低频滤波等
• 磁珠（Ferrite Bead）
  • 本质：能量耗散/转换元件（高频下呈现损耗，吸收高频能量）
  • 用途：高频隔离、抑制高频噪声、降低 EMI 辐射等

4.2 主要区别

项目	电感	磁珠
工作机理	感抗阻止电流变化（储能）	磁损耗吸收高频能量（耗散）
频段	中低频（kHz 至低 MHz）	高频/射频（MHz 以上）
电路角色	LC 滤波、谐振、储能	高频隔离、EMI 抑制

4.3 相似点

• 都可用于 EMC/EMI 问题解决
• 磁珠：侧重辐射干扰抑制（吸收高频）
• 电感：侧重传导干扰抑制（滤波、储能）

---

5. 典型应用场景

5.1 片式电感

• 射频与无线通信设备
• 雷达、汽车电子、蜂窝电话、音频设备、PDA、无线遥控系统
• 低压供电模块、LC 振荡/谐振电路等

5.2 片式磁珠

• 时钟电路、模拟与数字之间的高频滤波
• I/O 接口（串口、并口、键盘、鼠标等）高频干扰抑制
• 长距通信、本地局域网、RF 电路干扰隔离
• 电源线路高频传导干扰过滤（广泛用于计算机、打印机、电视、手机等）

---

6. 实际应用示例

6.1 消除振铃的案例

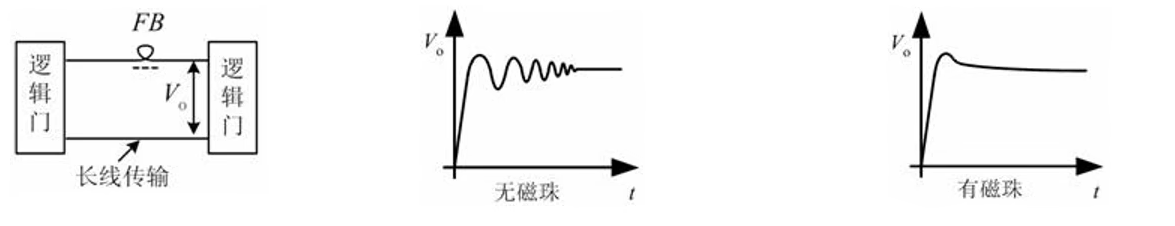

• 使用一个铁氧体磁珠来消除两只快速逻辑门之间由于长线传输而引起的振铃现象。

---

7. 选型注意事项

• 磁珠的 DataSheet 上通常提供频率与阻抗特性曲线图
• 一般以 100MHz 为参考标准，例如：200R@100MHz 表示在 100MHz 时磁珠阻抗为 200Ω
• 即使 100MHz 阻抗相等，也不能随意替代，还需参考完整的频率响应曲线

---

8. 选型建议

• 需要在电路中储能或做 LC 谐振、处理较低频率噪声 → 选电感
• 需要衰减/吸收高频杂散能量、做高频隔离或 EMI 抑制 → 选磁珠
• 磁珠压降较小
