- RC串联电路分析——上电自动复位
1 电路结构与基本方程
- 元件：电阻 (R)、电容 (C) 串联，接入电源电压 (v_s(t))（直流或交流）。
- 变量：电流 (i(t))、电容电压 (v_C(t))、电阻电压 (v_R(t))，参考方向关联。
- 基尔霍夫电压定律（KVL）： [ v_R(t) + v_C(t) = v_s(t) ] 其中 (v_R = iR)，(i = C \frac{dv_C}{dt})，代入得微分方程： [ RC \frac{dv_C}{dt} + v_C = v_s(t) ]
2 时域分析（直流激励）
设 (v_s(t) = V)（直流，在 (t=0) 时施加），电容初始电压 (v_C(0) = V_0)。
2.1 微分方程与解
方程：(RC \frac{dv_C}{dt} + v_C = V)
通解：齐次解 (v_{C,h} = A e^{-t/(RC)})，特解 (v_{C,p} = V)，故
[
v_C(t) = V + A e^{-t/(RC)}
]
代入初始条件得 (A = V_0 - V)，因此
[
v_C(t) = V + (V_0 - V)e^{-t/(RC)}
]
2.2 典型情况
- 充电过程（(V_0 = 0)）： [ v_C(t) = V\left(1 - e^{-t/(RC)}\right), \quad i(t) = \frac{V}{R} e^{-t/(RC)} ]
- 放电过程（(V=0)，初始电压 (V_0)）： [ v_C(t) = V_0 e^{-t/(RC)}, \quad i(t) = -\frac{V_0}{R} e^{-t/(RC)} ]
2.3 时间常数
[ \tau = RC ] 单位：秒（s）。表示电压衰减到初始值的 (1/e \approx 36.8\%) 所需时间，反映了暂态过程的快慢。
2.4 上电自动复位的应用
由2.2分析得出：

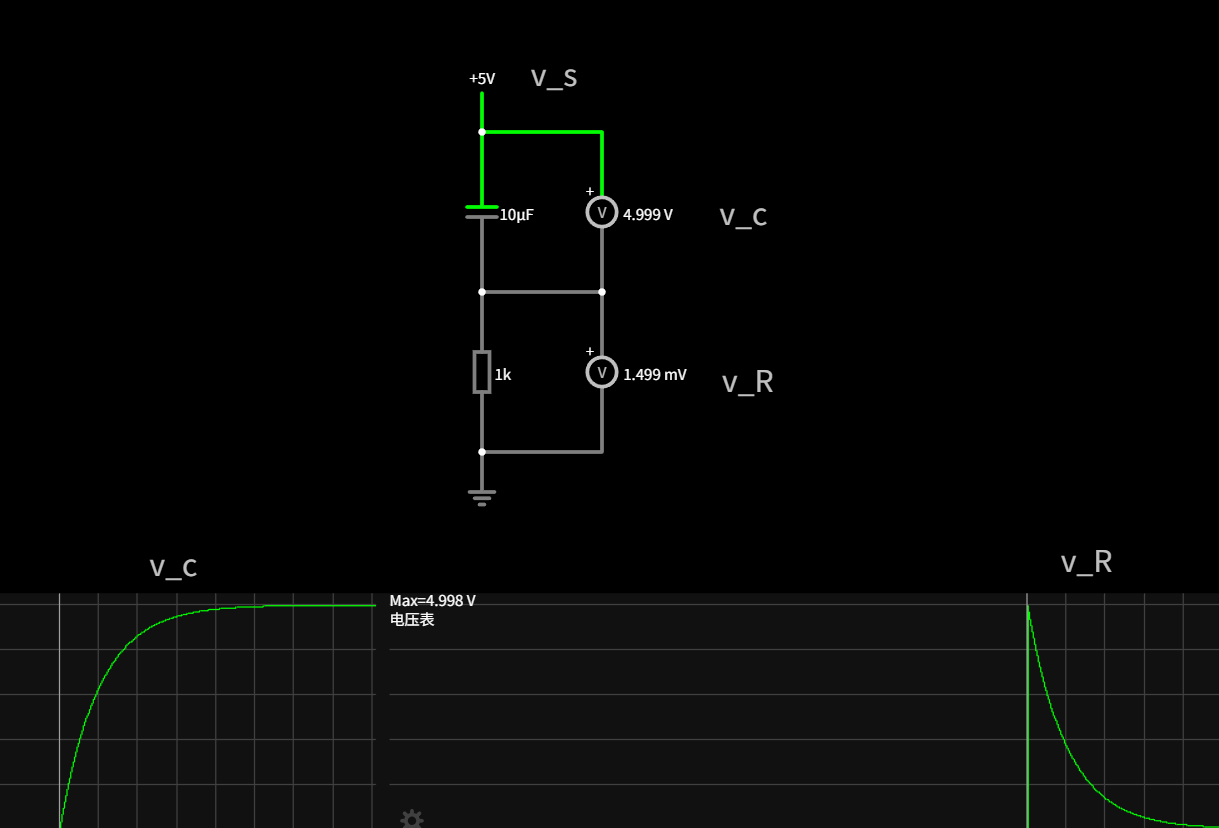

- 上电时（充电过程），电容电压从0逐渐升高，最终趋向电源电压；电流从最大逐渐趋向于0；电阻电压从电源电压逐渐降为0

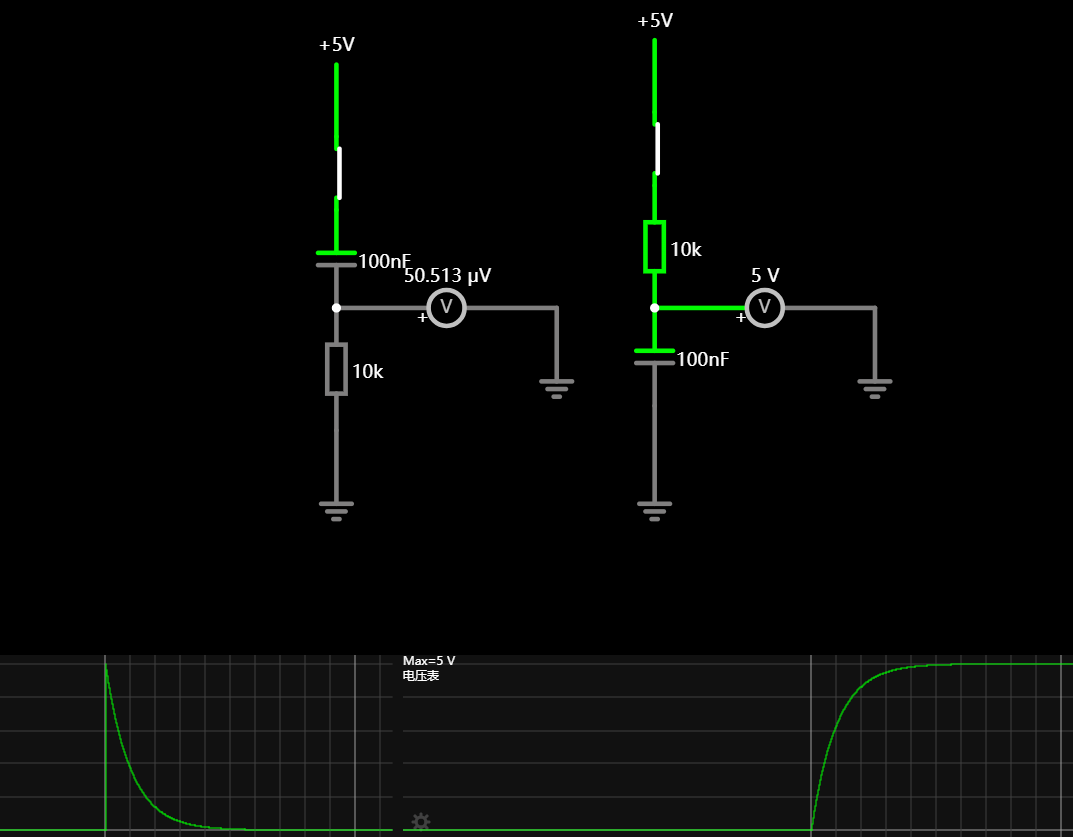

- 左边为高电平复位电路（上电后会发出高电平脉冲用于复位），右边为低电平复位电路
3 补充：该微分方程的解法
3.1 微分方程是什么？
在 RC 电路中，我们得到的关系式： [ RC \frac{dv_C}{dt} + v_C = V ] 这个等式包含了未知函数 (v_C(t)) 和它的导数 (\frac{dv_C}{dt})。这样的等式称为微分方程。
我们的目标是：找出一个函数 (v_C(t))，使得将它代入等式后，两边始终相等。
3.2 为什么解是指数函数？
第1步：先考虑简单情况——没有电源（(V=0)）
方程变为： [ RC \frac{dv_C}{dt} + v_C = 0 ] 即： [ \frac{dv_C}{dt} = -\frac{1}{RC} v_C ]
关键观察：这个等式说“函数 (v_C) 的导数与它自身成正比，比例系数是负常数”。
数学上，什么函数的导数等于自身乘以一个常数？指数函数。
例如，函数 (e^{kt}) 的导数是 (k e^{kt})，正好是 (k) 乘以自身。
同样，函数 (A e^{kt}) 的导数是 (A k e^{kt} = k (A e^{kt}))，也满足导数 = 常数 × 自身。
所以我们可以猜测解的形式为： [ v_C(t) = A e^{st} ] 其中 (A) 和 (s) 是待定常数。
代入方程：
左边：(RC \cdot A s e^{st} + A e^{st} = A e^{st} (RC s + 1))
右边：0
因此： [ A e^{st} (RC s + 1) = 0 ] 因为 (A e^{st} \neq 0)，所以必须有： [ RC s + 1 = 0 \quad \Rightarrow \quad s = -\frac{1}{RC} ] 于是我们得到： [ v_C(t) = A e^{-t/(RC)} ] 这是齐次解（对应自然响应，没有外部驱动）。
第2步：考虑有电源（(V \neq 0)）
原方程： [ RC \frac{dv_C}{dt} + v_C = V ] 现在右边是一个常数 (V)。
思路：方程的解可以分成两部分：
- 一部分描述电路的固有行为（对应齐次解，即 (V=0) 时的解）。
- 另一部分描述电路在电源作用下的强制响应（特解）。
数学上，如果 (v_{C,h}(t)) 满足齐次方程（右边为0），而 (v_{C,p}(t)) 满足原方程（右边为 (V)），那么它们的和 (v_C = v_{C,h} + v_{C,p}) 就满足原方程（因为导数可加）。这称为叠加原理。
我们已经得到齐次解：(v_{C,h}(t) = A e^{-t/(RC)})
第3步：找特解
特解是原方程的任意一个解。通常我们猜测与右边函数形式相似的特解。
右边是常数 (V)，所以我们猜测特解也是一个常数：设 (v_{C,p} = K)（常数）。
代入原方程： 因为常数的导数为0，所以： [ RC \cdot 0 + K = V \quad \Rightarrow \quad K = V ] 因此特解为： [ v_{C,p} = V ]
第4步：通解
将齐次解和特解相加： [ v_C(t) = v_{C,h}(t) + v_{C,p} = A e^{-t/(RC)} + V ] 这就是微分方程的通解，其中 (A) 是任意常数。
第5步：用初始条件确定常数
电路在开关闭合瞬间，电容电压不能突变。设初始条件：(v_C(0) = V_0)（已知，比如 (V_0=0)）。
代入 (t=0)： [ v_C(0) = A e^{0} + V = A + V = V_0 ] 所以： [ A = V_0 - V ] 于是最终解： [ v_C(t) = V + (V_0 - V) e^{-t/(RC)} ]
3.3 直观理解为什么解是“齐次解+特解”
你可以这样想：
- 齐次解 (A e^{-t/(RC)}) 描述了电路自身的“惯性”或“自由响应”，它会随时间逐渐衰减到0（因为指数衰减）。
- 特解 (V) 是电路最终会达到的稳态（当时间很长，所有变化停止后，电容电压等于电源电压）。
- 整个解是从初始值 (V_0) 开始，以指数方式趋近于最终值 (V)。指数衰减的速度由时间常数 (RC) 决定。
