- 复位 看门狗 TSADC电路
概要：本文介绍了 RK3588 芯片的复位机制，包括硬件复位引脚的配置要求、复位信号来源（如 RK806、TSADC）、内部集成的看门狗与温度传感器模块（TSADC）如何触发复位，以及双 PMIC 和单 PMIC 系统中复位信号的路径。
1. 复位机制说明
RK3588 芯片的硬件复位通过 Pin M31（NPOR_u）管脚输入，必须由外部控制，低电平有效。为保证芯片稳定和正常工作，所需的最短复位时间为 100 个 24MHz 主时钟周期，即至少 4 微秒（4us）以上。

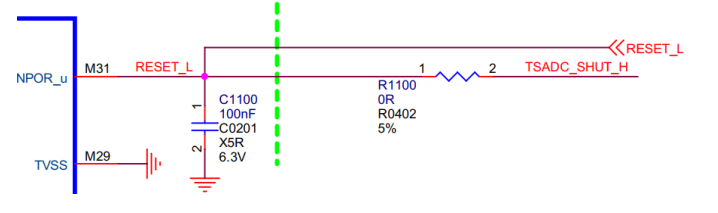

- 去抖设计：Pin M31（NPOR_u）管脚需要增加 100nF 电容，用来消除复位信号上的抖动，增强抗干扰能力，防止误触发导致的系统异常复位。
- 电源一致性：RESET_L 网络的上拉电源必须和 NPOR 管脚所在的 IO 电源域（PMUIO1_1V8）保持一致。
2. 复位信号来源
2.1 RK806 产生复位信号

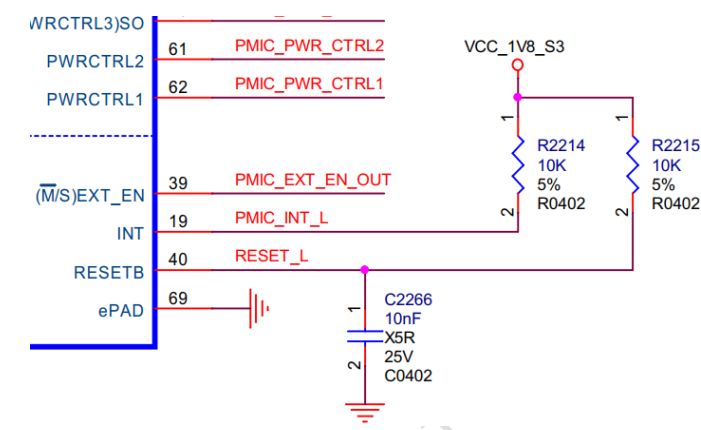

RK806 是 PMIC 芯片，其输出的复位信号可作为 RK3588 CPU 的复位输入信号之一。
2.2 TSADC 产生复位信号
RK3588 芯片内部集成了七个 TSADC（Temperature-Sensor ADC）模块。当芯片内部温度超过阈值时：
- 可通过内部 TSHUT 信号通知 CRU 模块，触发 RK3588 芯片复位；
- 也可通过 TSADC_SHUT 管脚输出低电平，直接对 RK3588 进行硬件复位。
3. 看门狗机制
RK3588 芯片内部集成了 Watchdog Timer（看门狗定时器）。当系统失控或出现异常时，看门狗可触发复位：
- 通过 TSADC_SHUT 管脚输出低电平；
- 实现对 RK3588 的硬件复位操作。
4. 复位信号路径

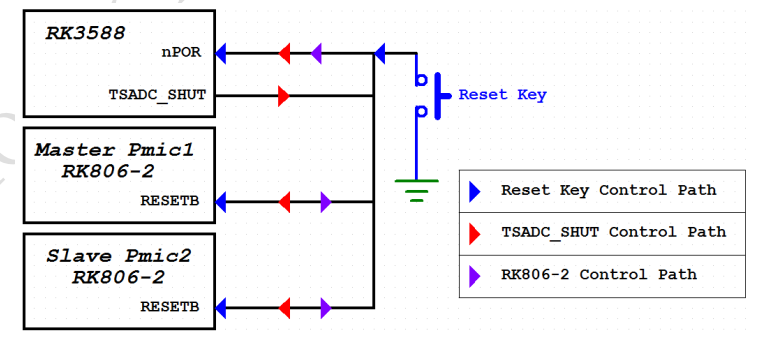

4.1 双 PMIC 结构下复位路径

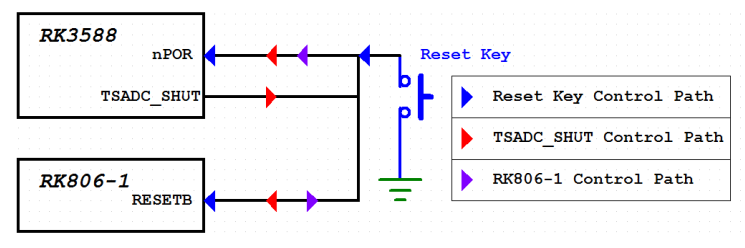

4.2 单 PMIC 结构下复位路径
5. RK806 RESETB 管脚行为说明
RK806-1/2 的 RESETB 管脚行为如下：
- 第一次上电：在各路电源完成上电后，RESETB 管脚会在设定延迟时间后由低电平跳变为高电平（开漏输出），完成上电复位过程；
- 工作或睡眠模式期间：若 RESETB 管脚被拉低，则 RK806-1/2 将重启，重启时的上电顺序与第一次上电相同。
