Ubuntu 20.04 局域网内 VPN(L2TP IPsec)服务器搭建
读者一定好奇，为什么要在局域网中搭建 VPN 服务器。笔者搭建服务器的目的，主要是为了测试其他设备的 vpn 功能是否正常。具体配置文件可见笔记同目录下内容，配置文件和文章中的配置不太一样，但是是经验证两份配置都是可以正常使用的。
一、服务器端配置（LNS）
以下是在 Linux 上搭建 L2TP/IPsec 服务器的完整配置：
1. 安装必要软件
# Ubuntu/Debian
sudo apt update
sudo apt install strongswan xl2tpd ppp
2. 配置 IPsec（StrongSwan）
编辑 /etc/ipsec.conf：
config setup
charondebug="ike 2, knl 2, cfg 2"
uniqueids=no
conn l2tp-psk
auto=add
keyexchange=ikev1
authby=secret
type=transport
left=%defaultroute
leftprotoport=17/1701
right=%any
rightprotoport=17/%any
ike=aes256-sha1-modp1024,aes128-sha1-modp1024,3des-sha1-modp1024!
esp=aes256-sha1,aes128-sha1,3des-sha1!
dpddelay=30
dpdtimeout=120
dpdaction=clear
编辑 /etc/ipsec.secrets：
# 格式：服务器IP %any : PSK "预共享密钥"
%any %any : PSK "MyAndroidVPN123"
3. 配置 L2TP（xl2tpd）
编辑 /etc/xl2tpd/xl2tpd.conf：
[global]
ipsec saref = yes
listen-addr = 你的服务器IP地址 # 由于我们是搭建局域网中的vpn，此处填写机器在局域网中的地址
[lns default]
ip range = 192.168.100.100-192.168.100.200
local ip = 192.168.100.1
require chap = yes
refuse pap = yes
require authentication = yes
name = AndroidVPN
pppoptfile = /etc/ppp/options.xl2tpd
length bit = yes
编辑 /etc/ppp/options.xl2tpd：
require-mschap-v2
ms-dns 8.8.8.8
ms-dns 8.8.4.4
asyncmap 0
auth
crtscts
lock
hide-password
modem
proxyarp
lcp-echo-interval 30
lcp-echo-failure 4
创建用户认证文件 /etc/ppp/chap-secrets：
# 格式：用户名 服务器名 密码 允许的IP
androiduser * androidpass123 *
testuser * testpass *
4. 配置系统内核和防火墙
# 启用IP转发
echo 'net.ipv4.ip_forward=1' | sudo tee -a /etc/sysctl.conf
sudo sysctl -p
# 配置防火墙规则（如果使用ufw）
sudo ufw allow 500/udp
sudo ufw allow 4500/udp
sudo ufw allow 1701/udp
sudo ufw allow proto udp from 192.168.100.0/24
# 或者使用iptables
sudo iptables -A INPUT -p udp --dport 500 -j ACCEPT
sudo iptables -A INPUT -p udp --dport 4500 -j ACCEPT
sudo iptables -A INPUT -p udp --dport 1701 -j ACCEPT
sudo iptables -t nat -A POSTROUTING -s 192.168.100.0/24 -j MASQUERADE
由于是在局域网中，客户端和服务器同网段且无 NAT，因此内层 L2TP/UDP 1701 会被直接封装在 ESP（IP 协议号 50）中，而不是走 UDP 4500 的 NAT-T。ufw 已放行 UDP 500/4500/1701，但未放行 proto 50 。这导致数据面的 ESP 报文被丢弃， xl2tpd 收不到呼入，连接失败。 需要添加
sudo iptables -A INPUT -p esp -j ACCEPT
sudo iptables -A OUTPUT -p esp -j ACCEPT
注意，规则重启将会失效，需要重新设置。
或者在ipsec.conf 的 conn 段添加：forceencaps=yes，在 ESP 数据包上再封装一层 UDP 头。很多防火墙只允许 TCP/UDP 通过，会阻止 IP 协议 50（ESP）
封装后看起来就像普通的 UDP 流量，更容易通过防火墙。且NAT 设备通常能正常处理 UDP，但对 ESP 支持不好。
5. 启动服务
sudo systemctl enable strongswan-starter
sudo systemctl enable xl2tpd
sudo systemctl start strongswan-starter
sudo systemctl start xl2tpd
# 重启IPsec
sudo ipsec restart
如果修改配置后，需要restart
sudo systemctl restart strongswan-starter
sudo systemctl restart xl2tpd
sudo ipsec restart
二、Android 客户端配置
在 Android 手机上配置 L2TP/IPsec VPN：
1. 基本配置步骤
- 进入设置：设置 → 网络和互联网 → VPN
- 添加 VPN：点击”+”或”添加 VPN 配置”
- 填写参数：
- 名称：我的测试 VPN（任意）
- 类型：L2TP/IPsec PSK
- 服务器地址：VPN服务器在局域网中的ip
- IPsec 预共享密钥：
MyAndroidVPN123 - 用户名：
androiduser - 密码：
androidpass123
- 保存并连接
三、配置成功结果
作为客户端的Android设备，使用ifconfig可以看到，在原来的wlan0基础上，新增了ppp0节点
ppp0 Link encap:Point-to-Point Protocol
inet addr:192.168.100.100 P-t-P:192.168.100.1 Mask:255.255.255.255
UP POINTOPOINT RUNNING NOARP MULTICAST MTU:1400 Metric:1
RX packets:5 errors:0 dropped:0 overruns:0 frame:0
TX packets:11 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:3
RX bytes:96 TX bytes:462
而作为服务器的主机，也会出现ppp0节点
ppp0: flags=4305<UP,POINTOPOINT,RUNNING,NOARP,MULTICAST> mtu 1400
inet 192.168.100.1 netmask 255.255.255.255 destination 192.168.100.100
ppp txqueuelen 3 (Point-to-Point Protocol)
RX packets 11 bytes 462 (462.0 B)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 5 bytes 96 (96.0 B)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

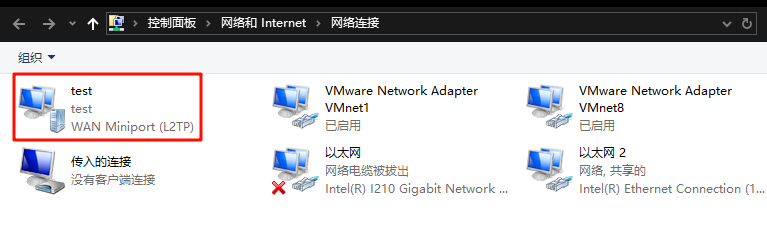

如果使用Windows电脑，那么将会出现如下的连接
PPP 适配器 test:
连接特定的 DNS 后缀 . . . . . . . :
IPv4 地址 . . . . . . . . . . . . : 192.168.100.101
子网掩码 . . . . . . . . . . . . : 255.255.255.255
默认网关. . . . . . . . . . . . . : 0.0.0.0
-
客户端和服务端可以用vpn分配的地址相互ping通，如 服务端ping 192.168.100.100 客户端ping 192.168.100.1
-
客户端之间也可以互相ping通，就像建立了一个局域网
