什么是EtherCAT

EtherCAT（Ethernet for Control Automation Technology）是由德国倍福（Beckhoff）公司在2003年提出的一种基于以太网的实时工业网络通讯协议。它的核心目标是解决传统以太网在工业控制、多轴运动控制等领域中存在的非确定性和高延迟问题。

在物理层，EtherCAT 完全兼容标准的 IEEE 802.3 以太网（通常是 100BASE-TX），使用标准的网线和 RJ45 接口。但它在数据链路层彻底颠覆了传统的以太网通讯机制。

传统网络和EtherCAT最本质的区别是：传统网络依赖 CPU 软件“先存储再解析”，而 EtherCAT 利用纯硬件逻辑，在数据帧不减速穿过芯片的瞬间直接实现“边走边读写”。

参考链接

https://www.ethercat.org/en/technology.html

核心机制：飞速传输（Processing on the fly）

这是 EtherCAT 最具标志性的技术，也是它能实现极低延迟（微秒级周期）的根本原因。

• 传统以太网的方式： 每个节点收到完整的数据帧后，将其缓存，交给微控制器（MCU）解析软件协议栈，提取属于自己的数据，处理完毕后再组装新的数据帧发送出去。这种“存储-转发”机制会导致巨大的累积延迟。
• EtherCAT 的方式： 数据帧在网络中穿行时，从站节点不会接收并缓存整个数据帧。当数据帧经过从站的专用硬件控制器（ESC）时，硬件会在报文通过的纳秒级时间内，动态地读取属于自己的指令，或将自己的状态数据“插入”到经过的报文中。

关键技术特性

1. 协议数据结构与 FMMU

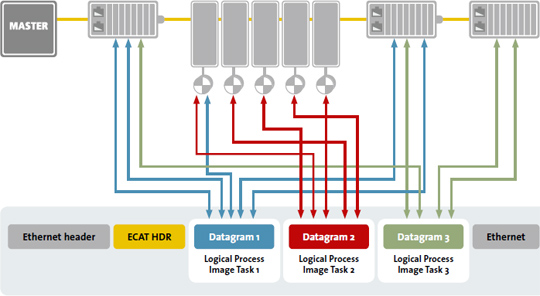

EtherCAT 数据直接封装在标准以太网帧内，使用专用的以太网类型（EtherType 0x88A4），无需 IP 或 UDP 层（从而减少了协议栈开销）。 一个以太网帧内可以包含多个 EtherCAT Datagram（数据报文）。为了高效寻址，EtherCAT 引入了 FMMU（现场总线内存管理单元）。主站将所有从站的数据映射到一个巨大的逻辑地址空间中，每个从站的硬件 FMMU 负责将逻辑地址映射到自己的本地物理内存，实现了“一次发送，全网更新”。

2. 分布式时钟（Distributed Clocks, DC）

在多轴伺服控制中，多个电机的动作必须严格同步。网络传输会有纳秒级的物理延迟（线缆长度、节点转发），EtherCAT 通过 DC 机制，测量并补偿每个节点之间的传输延迟。它能将网络中所有从站的本地时钟同步到一个主参考时钟，同步精度可达 1 微秒以内。

3. 极端的拓扑灵活性

虽然逻辑上是总线型结构，但在物理连接上，EtherCAT 支持线型、树型、星型甚至环型（用于线缆冗余）。这是因为每个 EtherCAT 从站通常有两个或多个端口（PHY），内部集成了自动转发机制。如果端口 1 收到数据，它会传给内部 MAC，处理后再从端口 2 发出；如果端口 2 未连接，硬件会自动将链路闭合，把数据直接传回端口 1 发出。

4. 非对称的硬件要求

• 主站（Master）： 不需要专用的通讯硬件，任何带有标准以太网 MAC 的设备（如 X86 工控机或 ARM SoC）都可以作为主站。主站的核心在于软件协议栈和操作系统的实时性。
• 从站（Slave）： 必须使用专用的 EtherCAT 从站控制器芯片（ESC），或者在 FPGA/CPLD 中实现对应的 IP 核，因为“即时处理”和“分布式时钟”完全依赖纯硬件逻辑来保证确定性，无法通过纯软件实现。

传统网络为什么慢？

在普通的以太网里，数据是“打包”发送的。 当数据包到达接收端时，PHY 把信号转给 MAC 硬件，随后触发一次 CPU 中断。CPU 停下手头的活，运行软件协议栈（一层层剥开 IP 头、UDP 头），最后才把有效数据提取到本地内存。 如果要控制 100 个硬件节点，主控就要发 100 个包，每个节点的 CPU 都要经历一次完整的“中断->进内核->拆解软件协议”的过程。这在需要微秒级响应的场景里，延迟根本无法控制。

EtherCAT 的硬件玩法

EtherCAT 的精髓在于，它把网络通讯的解析过程彻底纯硬件化了。

1. 主控端（比如 RK3588）： 主站不需要专用的通讯芯片，用普通的千兆网口 MAC 就能跑。 主控在本地内存里开辟一块连续的 Buffer。比如把 0x00-0x03 地址分配给 1 号节点，0x04-0x07 分配给 2 号节点。数据填好后，主控不走 TCP/IP 那些繁琐的协议，直接把这一大段连续的内存数据塞进一个裸以太网帧里，从网口“射”出去。

2. 从站端（纯硬件状态机，无需软件干预）： 这是最核心的差别。从站（比如一个驱动器模块）内部处理网络数据的不是跑着操作系统的 CPU，而是一套纯硬件的逻辑电路（类似于直接用 Verilog 写在 CPLD 或 FPGA 里的状态机）。

当主控发出的那个数据帧来到从站的网口时，这串数据流根本不会停下来被存进 RAM 里等待解析。 数据流以极快的速度从芯片的 RX 进，直接从 TX 出。在这串电平信号流经芯片内部的几十纳秒内，硬件逻辑会做实时比对：

• 它发现“这几个字节的地址映射是我的”，纯硬件逻辑就会在信号流过的瞬间，直接把这几个字节“锁存”到自己的控制寄存器里。
• 如果它需要向主控汇报自己的当前状态，也是在属于它的空位流过时，用硬件电路直接把状态数据覆盖写入这段数据流。

一句话总结

整个以太网帧就像一列绝对不减速的高速列车，穿过总线上所有的节点。每个节点内部的纯硬件逻辑在列车呼啸而过的瞬间，把自己的数据“扔”进指定的车厢，并从指定的车厢“抓”走属于自己的控制指令。

到了最后一个节点，列车掉头原路返回主站。主站只需要发出去一个包，收回来一个包，总线上成百上千个硬件节点的状态就全部在硬件底层完成了更新。这就是它能做到极低延迟的秘密。

主站和从站怎么知道哪部分数据是谁的 —— FMMU（现场总线内存管理单元，Fieldbus Memory Management Unit）

1. 主站的视角：4GB 的虚拟内存空间

主站并不关心物理网络拓扑长什么样，也不关心总线上串了多少个节点。在主站的软件协议栈眼里，整个 EtherCAT 网络就是一个巨大的、连续的 4GB 逻辑地址空间（虚拟内存）。

主站启动时，会扫描总线上的所有设备，然后为它们分配“地址段”。 比如：

• 节点 1 是一台伺服电机，主站分配逻辑地址 0x00010000 到 0x0001000F 给它。
• 节点 2 是一个 IO 模块，主站分配逻辑地址 0x00010010 到 0x00010013 给它。

主站发包时，数据帧（Datagram）的头部会带上一个逻辑地址（比如从 0x00010000 开始）。主站只是简单地往这块连续的“虚拟内存”里写数据，然后把这块内存打包发出去。

2. 从站的视角：物理内存与 FMMU 映射

从站（比如你设计的底层 CPLD/FPGA 模块或专用的 ESC 芯片）内部，有一小块真实的物理 RAM（通常是双端口 RAM，DPRAM），用来存放它自己的控制寄存器和状态数据。

每个从站内部都有一组硬件级别的 FMMU 寄存器。在网络初始化阶段，主站会通过独立的配置报文，把映射关系写入每个从站的 FMMU 中。 此时，节点 1 的 FMMU 就知道了：“只要网络上飘过的逻辑地址是 0x00010000 开始的 16 个字节，那就是给我的。”

3. 运行时的硬件魔法：地址匹配

1. 硬件地址比较器： 随着数据帧的每一个字节流过，从站的 FMMU 硬件比较器会实时计算当前字节对应的逻辑地址。
2. 命中（Hit）： 一旦 FMMU 发现当前流经的字节地址落在了自己被分配的区间（0x00010000 - 0x0001000F），硬件选通信号（Chip Select/Write Enable）会瞬间拉高。
3. 读写交织：

• 如果是写指令，硬件会直接把数据流上的电平信号锁存到本地 DPRAM 的对应物理地址中（提取主站指令）。
• 如果是读指令，硬件会直接把本地 DPRAM 里的状态数据，覆盖电平输出到当前正在流出的数据流特定位置（插入反馈信息）。

1. 未命中（Miss）： 如果地址不匹配，FMMU 保持沉默，数据像废气一样直接透传，不做任何截留。
