什么是残桩效应(stub)

当残桩长度超过 12mil，需要考虑其影响。

概念

• 在传输线（如 PCB 上的微带线、带状线）中，残桩是一段从主信号路径分支出去，但未被正确端接（即终端阻抗与传输线特性阻抗不匹配，通常是开路）的较短线段。
• 常见的产生场景包括：T 型连接、过孔扇出、测试点、元器件引脚过长 以及 不合理的布线拓扑。

1. 效应原理（信号反射与谐振）

   • 阻抗不连续：当信号沿着主传输线传播到残桩分支点时，会遇到阻抗突变。一部分信号会继续向前传播，另一部分会“拐进”残桩。
   • 信号反射：进入残桩的信号到达开路末端后，由于阻抗无穷大（开路），会发生全反射，并沿原路返回分支点。
   • 叠加与干扰：这个反射信号在分支点再次与主信号叠加。如果反射信号与主信号的时序和相位关系不当，就会导致：
     • 信号失真：上升沿/下降沿变得圆滑或出现台阶。
     • 振铃：在信号电平附近产生振荡。
     • 逻辑错误：在接收端被误判为高低电平。

2. 关键的谐振现象

   • 当残桩的电气长度（由物理长度和信号传播速度决定）等于信号1/4 波长或其奇数倍时，会发生串联或并联谐振。
   • 1/4 波长谐振：此时，残桩在分支点处相当于一个对地短路（串联谐振），导致主信号在该频率附近被严重衰减，在频域上表现为一个很深的“凹陷”。这对高速信号的带宽是致命的。

缓解与消除方法

1. 优化拓扑结构（治本之策）：
   • 使用菊花链拓扑替代 T 型拓扑，确保信号路径是连续的。
   • 对于高速差分对（如 PCIe），严格使用点对点布线。
2. 控制残桩长度（关键设计规则）：
   • 在 DDR4/5 等设计中，要求残桩长度极短（通常<10-15mil）。
3. 使用先进工艺：

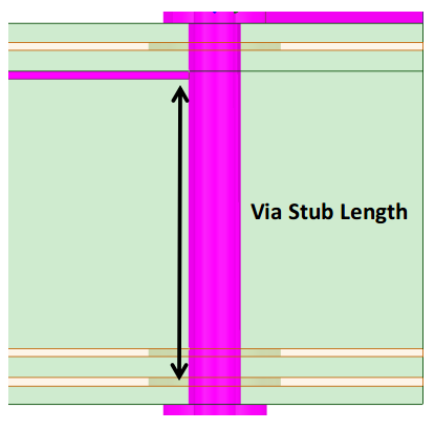

   • 背钻：在多层 PCB 中，钻掉过孔中未连接信号层的部分，消除过孔残桩。
   • 盘中孔：将过孔直接打在芯片焊盘内，几乎完全消除扇出残桩。
