进程地址空间

少于 1 分钟阅读次阅读

概要：介绍 xv6 进程地址空间：内存映射的初始化流程、用户空间与内核空间的布局划分、直接映射机制，以及“内核借用用户页表”双重映射设计带来的无缝切换与安全隔离优势。

1. 内存映射的初始化

在内核启动初期，内存映射经历了一个从“粗放”到“精细”的过程：

初期阶段 (entry.S)：建立初步页表，仅提供足以维持内核 C 代码运行的基础映射。
精细化阶段 (main 调用 kvmalloc)：内核立即切换到由 kvmalloc 生成的新页表。
- 目的：提供更精巧、更完整的内存布局映射。
- 切换机制：每个进程拥有独立页表，xv6 会在进程切换时通知硬件（更新页表基址寄存器）以实现环境隔离。

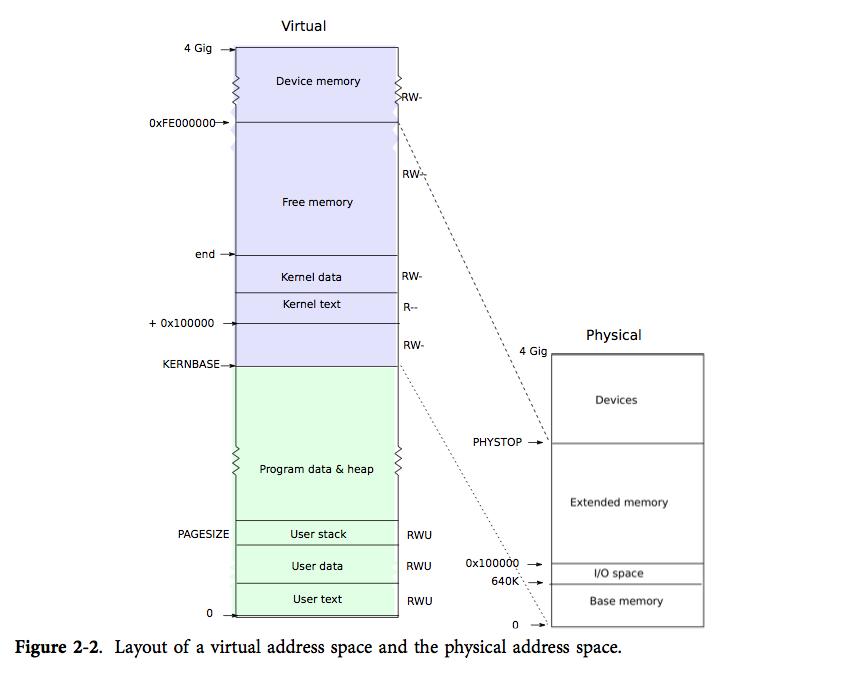

xv6 的虚拟地址空间以 KERNBASE（通常为 2GB 处）为界，分为用户空间和内核空间：

区域	虚拟地址范围	映射说明	访问权限
用户空间	$0$ 至 `KERNBASE`	映射到进程私有的物理内存	用户模式可访问 ($PTE_U=1$)
内核空间	`KERNBASE` 以上	包含内核代码、数据及 I/O 设备映射	仅内核模式访问 ($PTE_U=0$)

alt text

按需分配：当进程请求更多内存时，xv6 寻找空闲物理页，并在进程页表中添加对应的页表项 (PTE)。
标志位控制：通过 PTE 中的标志位确保安全：
- PTE_P：存在位（未使用的空间该位为 0）。
- PTE_W：写许可。
- PTE_U：用户访问许可。
私有化实现：不同进程的页表将相同的虚拟地址映射到不同的物理页，从而实现内存隔离。

直接映射：将虚拟地址 KERNBASE : KERNBASE + PHYSTOP 直接映射到物理地址 0 : PHYSTOP。
- 便利性：使内核能够方便地通过虚拟地址读写特定的物理页（如创建页表页时）。
- I/O 映射：对于 $0xFE000000$ 之上的内存映射 I/O 设备，xv6 采用直接映射。
局限性：这种设计限制了 xv6 能够使用的物理内存最大不超过 2GB。

xv6 在每个进程的页表中同时包含用户和内核映射，这一设计实现了两个关键目标：

无缝切换：当用户进程通过系统调用或中断陷入内核时，由于内核映射已在当前页表中，不需要切换页表，极大地提高了执行效率。
透明性与安全性：
- 连续性：进程看到的内存是从虚拟地址 0 开始的连续空间，而物理上可以是分散的。
- 隔离性：通过严格控制 PTE_U 标志位，确保进程无法越权访问其他进程的私有内存或内核敏感数据。

核心逻辑：内核在大多数情况下并没有“自己的”页表，它始终是在“借用”当前活跃用户进程的页表。
