FPGA 的 LUT 是什么 —— 对比 CPLD 的“与或阵列”
在 FPGA 中，LUT 是 查找表（Lookup Table） 的缩写。它是 FPGA 实现组合逻辑（如加法、选择、条件判断等）的最核心基础单元。
LUT 在硬件上就是一个“固化”在芯片里的真值表。在传统的数字电路设计中，我们是先画出真值表，然后用各种门电路（与门、或门、非门）去拼凑、实现这个真值表。
而在 FPGA 里，这个过程被完全“颠倒”过来了：输入信号 = 存储器的地址（Address）。真值表的输出结果 = 提前写入存储器的数据（Data）。
1 FPGA
1.1 FPGA 工作原理：用“存储”代替“逻辑门”
LUT 的核心思想是用存储器来实现布尔逻辑。它本质上是一个小型的、高速的 SRAM（静态随机存取存储器）。
当你用 Verilog 写了一段组合逻辑（例如 assign Y = (A & B) | C;），编译工具并不会在 FPGA 里去寻找实际的与门和或门，而是会做两件事：
- 算出真值表：把输入
A, B, C所有可能的组合（共 8 种）对应的输出Y全部算出来。 - 写入 LUT：把这个真值表的结果直接烧录到 LUT 的存储单元中。
逻辑的输入信号（A, B, C）直接充当该存储器的地址线，而输出（Y）就是对应地址上存储的数据。
1.2 硬件结构
一个 $N$ 输入的 LUT 主要由两部分组成：
- $2^N$ 个 SRAM 单元：用来存放真值表的输出结果（0 或 1）。
- 多路选择器（MUX）网络：输入信号作为 MUX 的控制端，用来选择哪一个 SRAM 的值被输出。

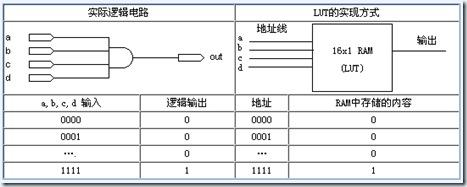

以一个 4 输入 LUT（4-LUT） 为例：
- 它有 4 个输入端，可以组合出 $2^4 = 16$ 种状态。
- 内部包含 16 个 SRAM 位。
- 无论你写的多输入逻辑函数多么复杂（只要输入不超过 4 个），它在硬件上的延迟都是完全相同的——就是信号通过那一级 MUX 网络到达输出端的固定的物理延迟。
1.3 现代 FPGA 中的 LUT 演进
- 4-LUT：早期的 FPGA 普遍采用 4 输入的 LUT。
- 6-LUT：现代高性能 FPGA基本都全面转向了 6-LUT 架构。
为什么要用 6-LUT？ 虽然 6-LUT（需要 64 个 SRAM 位）比 4-LUT（16 个 SRAM 位）消耗更多的硅片面积，但对于现代复杂的数字系统，6-LUT 可以显著减少逻辑层数（Logic Depth）。层数变少了，信号在片内走线的延迟就大大降低，从而能够显著提升 FPGA 的最高工作频率（$F_{max}$）。
在很多现代架构中，逻辑单元里的 6-LUT 甚至可以被拆分成两个独立的 5-LUT 或共享输入的双 LUT 使用，以防止逻辑资源浪费。
2 CPLD
与 FPGA “用存储器查表” 的逻辑不同，传统 CPLD 是基于“与或阵列（AND-OR Array）”的乘积项（Product-Term）架构来实现逻辑的。
2.1 CPLD 的核心实现原理：与或阵列
在数字电路中，任何一个复杂的组合逻辑函数都可以化简为“积之和（Sum of Products, SOP）”的形式。例如：
\[Y = (A \cdot B \cdot \bar{C}) + (B \cdot D)\]CPLD 就是直接在硬件上堆砌了大量的“与门”和“或门”来实现这种数学表达式的：
- 与阵列（AND Array）：通常是可编程的。输入信号及其反相信号会进入这个阵列，通过编程决定哪些信号连接到同一个与门上，从而形成一个个“乘积项”（如 $A \cdot B \cdot \bar{C}$）。
- 或阵列（OR Array）：通常是固定连接（或部分可编程）的。它负责把多个与门的输出（乘积项）加起来，形成最终的逻辑输出 $Y$。
2.2 核心架构：宏单元（Macrocell）
CPLD 的基本结构单元不叫逻辑单元（LE/Slice），而叫宏单元（Macrocell）。一个典型的宏单元通常包含以下几个部分：
- 乘积项选择矩阵：负责分配与门的输出。
- 可编程或门：把选中的乘积项组合在一起。
- 可配置触发器（Flip-Flop）：用于实现时序逻辑。如果不需要时序逻辑，可以把触发器旁路（Bypass）掉，直接输出组合逻辑。
- 异或门（XOR）：用于方便地实现取反、控制极性或者加法器中的异或操作。
由于物理上就是真实的导线和逻辑门连在一起，CPLD 的输入信号到输出信号只需要经过固定的几级门延迟。
2.3 CPLD 与 FPGA 实现方式的对比
这两者的实现哲学完全不同，导致了它们在特性上的巨大差异：
| 特性 | CPLD（传统） | FPGA |
|---|---|---|
| 底层核心 | 与或阵列（乘积项结构） | LUT 查找表（SRAM 结构） |
| 实现逻辑 | 物理上的逻辑门真实连接 | 用存储器模拟真值表 |
| 时延特性 | 确定性极高（Predictable）。走线和门延迟固定，几乎没有抖动。 | 不确定。延迟取决于编译器的布线结果。 |
| 适合的逻辑 | 适合输入极多、逻辑较浅的组合逻辑（如复杂的地址译码器、总线接口控制）。 | 适合逻辑很深、时序复杂、规模极大的系统（如 CPU、数字信号处理）。 |
| 工艺/断电 | 多数基于 Flash / EEPROM 工艺，断电不丢失代码，上电即运行。 | 多数基于 SRAM 工艺，断电即丢失，上电需要从外部 Flash 加载代码。 |
2.4 现代 CPLD 的“模糊地带”
需要注意的是，随着半导体工艺的发展，现在的“CPLD”和“FPGA”界限已经有些模糊了。
例如 Intel（原 Altera）非常经典的 MAX II / MAX V / MAX 10 系列，虽然市场上依然称它们为 CPLD，但如果去查阅它们的 Datasheet，你会发现它们的内部其实已经放弃了传统的与或阵列，而是采用了和 FPGA 一样的 LUT（查找表）结构。
之所以还叫 CPLD，是因为它们把配置用的 Flash 芯片直接集成到了芯片内部，实现了“单芯片、非易失、上电即运行”的 CPLD 传统外在特性，但在底层实现上，它已经流着 FPGA 的“血”了。而像 Xilinx 的 CoolRunner-II 等经典系列，则是最纯正的传统 CPLD 与或阵列架构。
