LVDS 屏幕接口 概述

1 LVDS 接口配置

LVDS 接口的配置主要由数据位数和传输路数决定，这两者共同影响了总的数据带宽，从而决定了支持的分辨率和刷新率。

1.1 按数据位数和传输路数分类

配置类型	传输方式	每基色位数	每路 RGB 数据总位数	RGB 数据总位数	特点与应用
单路 6 位 LVDS	单路	6 bit (R/G/B)	6 x 3 = 18 位	18 位	传输数据量最小，适用于对色彩和分辨率要求不高的中小尺寸屏幕。
双路 6 位 LVDS	双路（奇/偶路）	6 bit (R/G/B)	6 x 3 = 18 位 (奇路) 6 x 3 = 18 位 (偶路)	36 位	带宽是单路 6 位的两倍，用于支持更高分辨率或刷新率的屏幕。
单路 8 位 LVDS	单路	8 bit (R/G/B)	8 x 3 = 24 位	24 位	能提供更丰富的色彩（1670 万色），常见于主流的中尺寸屏幕。
双路 8 位 LVDS	双路（奇/偶路）	8 bit (R/G/B)	8 x 3 = 24 位 (奇路) 8 x 3 = 24 位 (偶路)	48 位	带宽最大，用于高分辨率（如 2K、4K）、高刷新率的大屏幕或专业显示器。

关键概念解释：

• 单路/双路： 指传输像素数据的方式。双路将屏幕的奇数行和偶数行像素分别由两路独立的 LVDS 链路同时传输，速度更快。
• 6 位/8 位： 指每个原色（红、绿、蓝）的数据深度。8 位比 6 位能显示更丰富的颜色层次。

1.2 按通道数量分类（物理链路构成）

通道配置是实现上述数据传输方式的物理基础。通常一组 LVDS 链路包含几个数据通道和1 个时钟通道。

一对通道对应一对差分线。

通道配置	数据通道数	时钟通道数	典型对应数据类型	说明
四通道	3	1	6 位 LVDS	这是单路 6 位 LVDS 的标准配置：3 对数据线传 18 位 RGB 信号，1 对时钟线。
五通道	4	1	8 位 LVDS	这是单路 8 位 LVDS 的标准配置：4 对数据线传 24 位 RGB 信号，1 对时钟线。
十通道	8	2 (通常算作 1 组)	8 位 LVDS（双路）	这是双路 8 位 LVDS 的配置。可以理解为两个五通道的合并：8 对数据线（每路 4 对），通常有 2 对时钟线（每路 1 对）。

1.3 总结与应用关系

1. 核心关系： 数据位数和传输路数决定了总带宽，而通道数量是满足这个带宽需求的物理实现。
2. 选择逻辑：
   • 屏幕尺寸和分辨率越高，所需的刷新率越高，对带宽的需求就越大。
   • 为了满足高带宽，通常采用位数更高（8 位） 和路数更多（双路） 的配置。
   • 因此，正如您所说：大屏幕、高分辨率显示器通常需要采用双路 LVDS（如双路 8 位）配置，以确保数据能够快速、稳定地传输。

2 标准屏幕接口

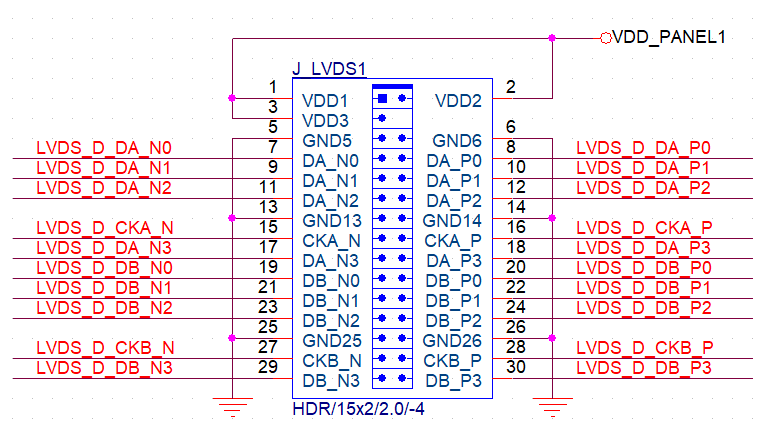

一个标准的 LVDS 屏幕接口

问：不用 esd 防护吗？ CH7511内部可能有ESD防护，根据CS5211芯片，提供4kV的HBM。
