编解码芯片介绍CODEC ES8336

编解码芯片（Codec）是音频系统的核心，负责将模拟声音信号转换为数字信号（编码），以及将数字信号还原为模拟声音（解码）。

一、概述

编解码芯片就像音频的“翻译官”：它接收麦克风传来的模拟声音（如人声），转换成数字信号供处理器处理；同时，将数字音乐信号转换为模拟信号，驱动耳机或扬声器发声。ES8336是一款高度集成的芯片，结合了高性能的ADC（模数转换器）和DAC（数模转换器），支持24位高精度音频处理，采样频率从8kHz到96kHz，覆盖从语音通话到高保真音乐的需求。

二、ES8336如何工作？时钟与数据流简介

编解码芯片的核心是时序控制和数据转换。ES8336通过时钟信号来同步音频处理，支持多种时钟模式。

时钟模式：
芯片可以使用标准音频时钟（如256Fs或384Fs）或USB时钟（12/24MHz）。它有两种速度模式：

• 单速模式：采样频率8kHz至48kHz，适用于语音通话。
• 双速模式：采样频率64kHz至96kHz，适合高保真音乐。

芯片可以工作在主模式（内部生成时钟）或从模式（外部提供时钟）。例如，在从模式下，外部微控制器提供LRCK（左右声道时钟）和SCLK（位时钟），确保数据同步。

数据流过程：

• 录音（ADC路径）：模拟声音从麦克风输入，经过前置放大器放大，由ADC转换为数字信号，再通过串行接口输出。
• 播放（DAC路径）：数字音频数据从处理器输入，由DAC转换为模拟信号，经耳机驱动器输出。

三、如何配置ES8336？微控制器接口详解

配置编解码芯片是关键步骤，ES8336通过I2C接口与微控制器通信。I2C是一种简单串行协议，只需两根线（时钟CCLK和数据CDATA），就能设置芯片内部寄存器。 通过I2C，你可以调节音量、启用噪声抑制或选择输入源。例如，寄存器0x22控制ADC输入选择，寄存器0x33设置DAC音量。这种灵活性让ES8336能适应不同场景。

四、音频数据格式：支持多种标准

ES8336支持多种串行音频数据格式，兼容性强。常见的格式包括：

• I2S格式：最常用，数据在时钟下降沿变化，上升沿采样。
• 左对齐格式：数据从左声道开始直接对齐。
• DSP/PCM模式：适用于数字信号处理，数据帧带同步脉冲。

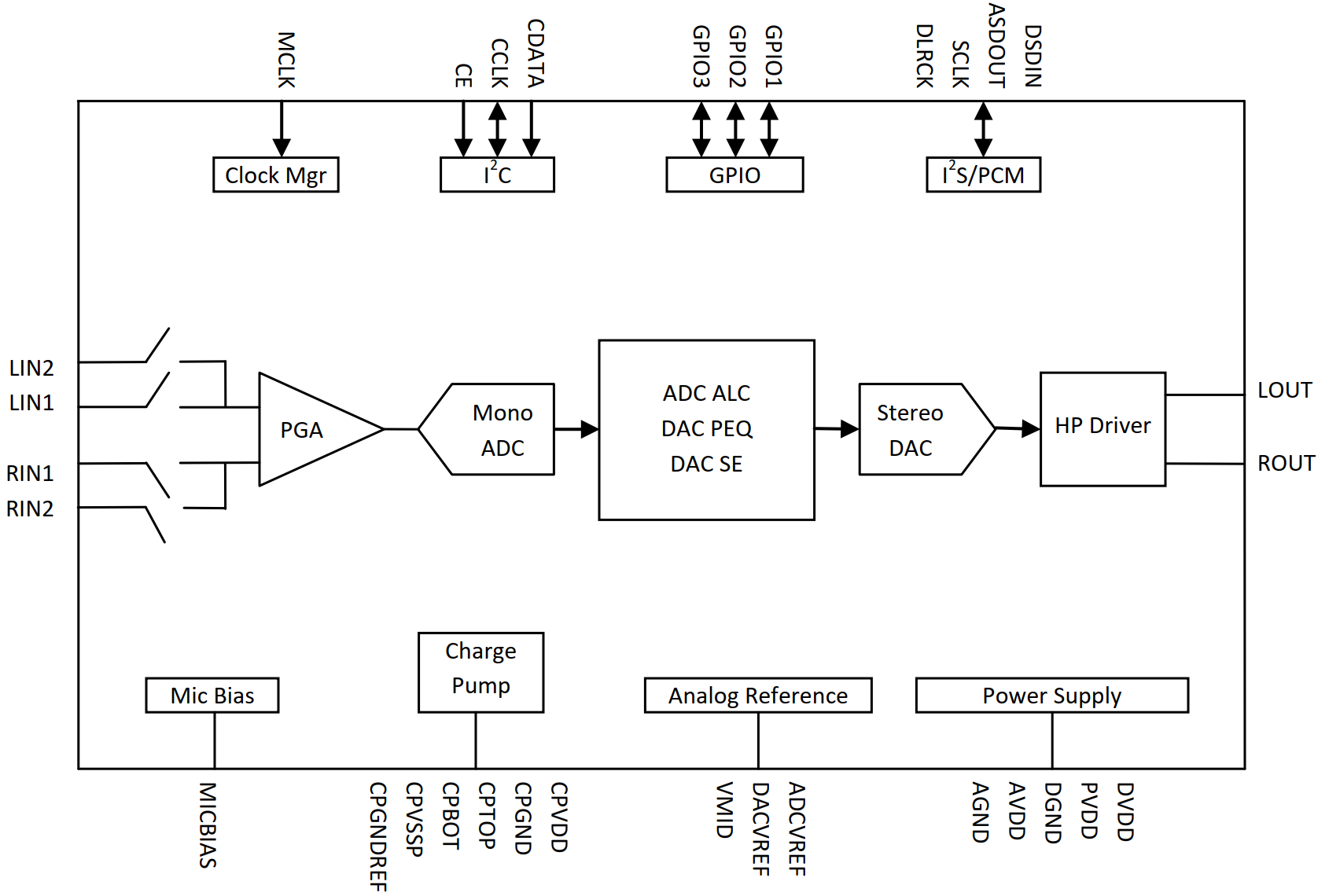

五、原理图设计

数据与时钟

• MCLK - Master clock
• SCLK - Audio data bit clock
• DSDIN - DAC audio data
• ASDOUT - ADC audio data
• DLRLK - DAC audio data left and right clock

控制

• I2C

输入

• RIN1 - Right analog input
• LIN1 - Left analog input

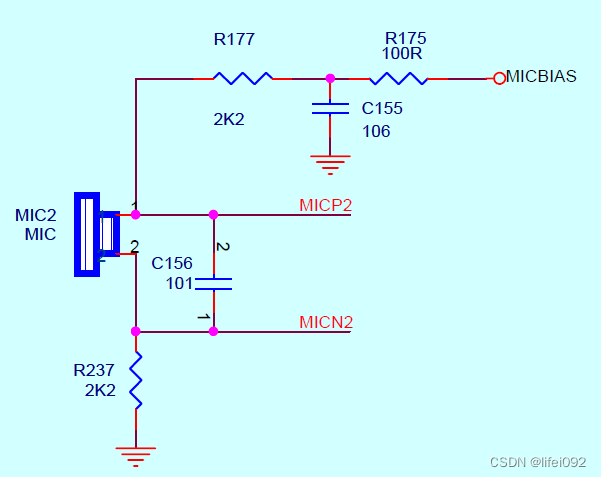

• MICBIAS - 提供mic工作的偏置电压（使mic内部的场效应管工作在放大器）

输出

• ROUT - Right analog output
• LOUT - Left analog output

五、耦合电容与阻抗匹配

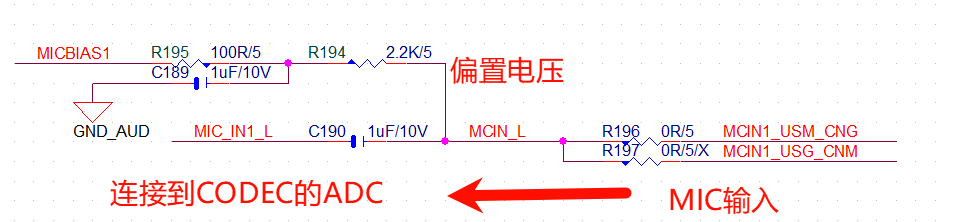

输入有1uF的耦合电容

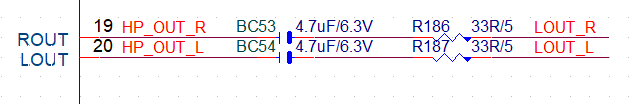

而输出有4.7uF的耦合电容，再连接到TRRS上

关于耦合电容的大小选择，可以参考这篇文章 https://zhuanlan.zhihu.com/p/364911304

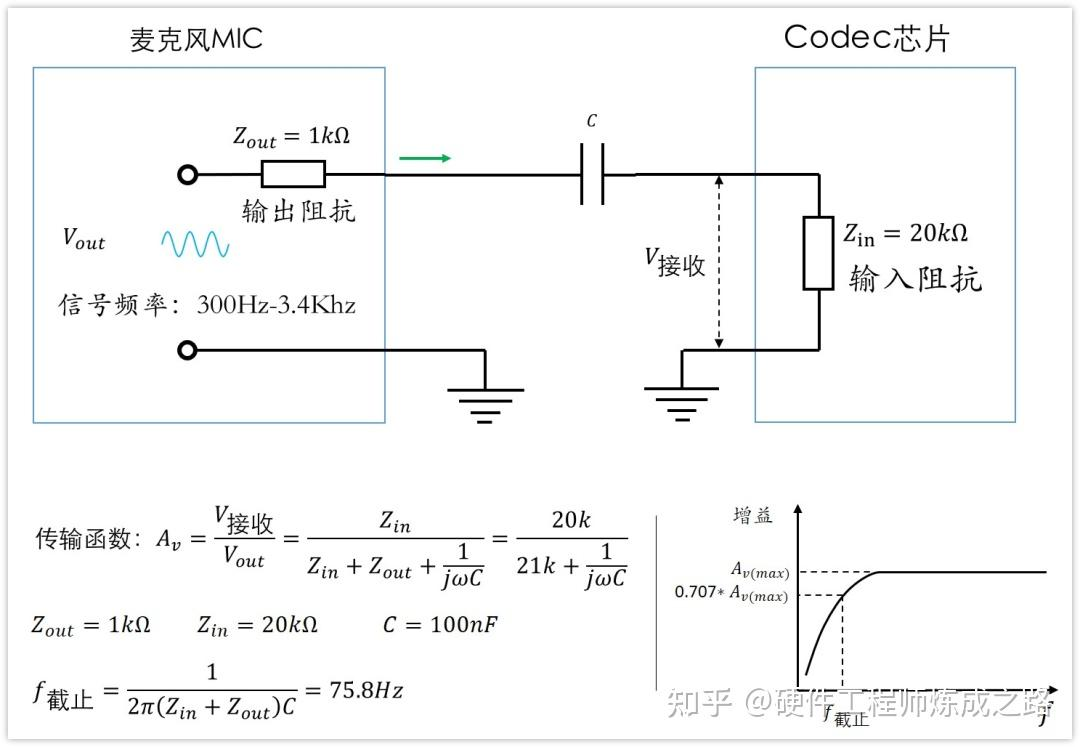

耦合电容（C）与接收模块的输入阻抗（Zin）构成高通滤波器，f_c = 1 / (2 * π * R * C)，其中 R是回路总电阻（主要是 Zin，有时需加上 Zout）

电容大小差异的原因： 接收模块的输入阻抗（Zin）不同：

• 麦克风输入（Codec芯片）：​ Zin 高（如 20kΩ）。R大 → 所需 C小（如 0.1uF 足够通过人声 300Hz）。
• 耳机输出：​ Zin 低（耳机阻抗，如 16Ω）。R小 → 所需 C大（如 220uF 才能保证 20Hz 的低频通过）。 信号频率范围要求不同：
• 麦克风输入：​ 主要关注人声（~300Hz-3.4kHz）。允许较高截止频率（如 ~75Hz）。
• 耳机输出：​ 追求高保真，需覆盖人耳听力范围（20Hz-20kHz）。要求极低截止频率（如 ~22.6Hz）。

假设咪头输出阻抗为1kΩ，ES8336的输入阻抗是20kΩ，代入截止频率公式计算：

[ f_{\text{截止}} = \frac{1}{2\pi (Z_{\text{in}} + Z_{\text{out}}) C} ]

其中
( Z_{\text{in}} = 20\,\text{k}\Omega )，
( Z_{\text{out}} = 1\,\text{k}\Omega )，
( C = 1\,\mu\text{F} = 1\times 10^{-6}\,\text{F} )。

计算过程：
[ f_{\text{截止}} = \frac{1}{2\pi \times (20\times 10^3 + 1\times 10^3) \times 1\times 10^{-6}} = \frac{1}{2\pi \times 21\times 10^3 \times 1\times 10^{-6}} ] [ = \frac{1}{2\pi \times 0.021} \approx \frac{1}{0.131946} \approx 7.58\,\text{Hz} ]

结果：电容改为 1 µF 后，截止频率约为 7.58 Hz（约为原 75.8 Hz 的 1/10）。这是因为截止频率与电容容量成反比，电容增大 10 倍，截止频率相应降低为原来的 1/10。 人的声音频率范围是300Hz-3.4Khz，这个音频信号可以很好地传过去。

问：es8336输出阻抗为？
