分割端接 split termination

概要：本文介绍了差模信号终端匹配中常见的两种方式，重点对比了标准终端电阻与分割端接（Split Termination）在共模噪声处理方面的区别，并通过CAN总线电路示例分析RC滤波的截止频率计算。

1. 差模信号终端匹配方式解析

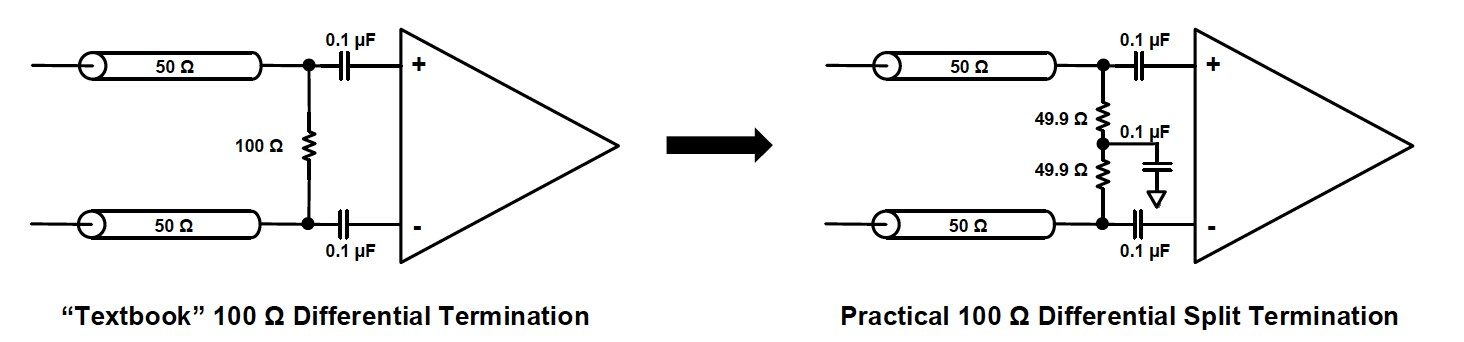

左图的 100 欧姆电阻用于终端匹配，但是在实际应用中，更常用右边这种方式。

1.1 差模信号下的等效性

对于差模的信号来说，两种方式的终端电阻是等效的。

1.2 共模噪声下的差异

• 左图：由于是一个单一的 100 欧姆电阻，在共模噪声（两路信号同步变化）作用下，电阻两端无法产生电压差，因此无法形成电流路径，相当于噪声可以直接进入终端。
• 右图：共模噪声在两个并联的 50 欧姆电阻路径中间通过电容泄放到地，相当于形成一个 RC 滤波器，有效抑制共模干扰。

---

2. CAN 电路中的 Split Termination 应用

2.1 电容作用分析

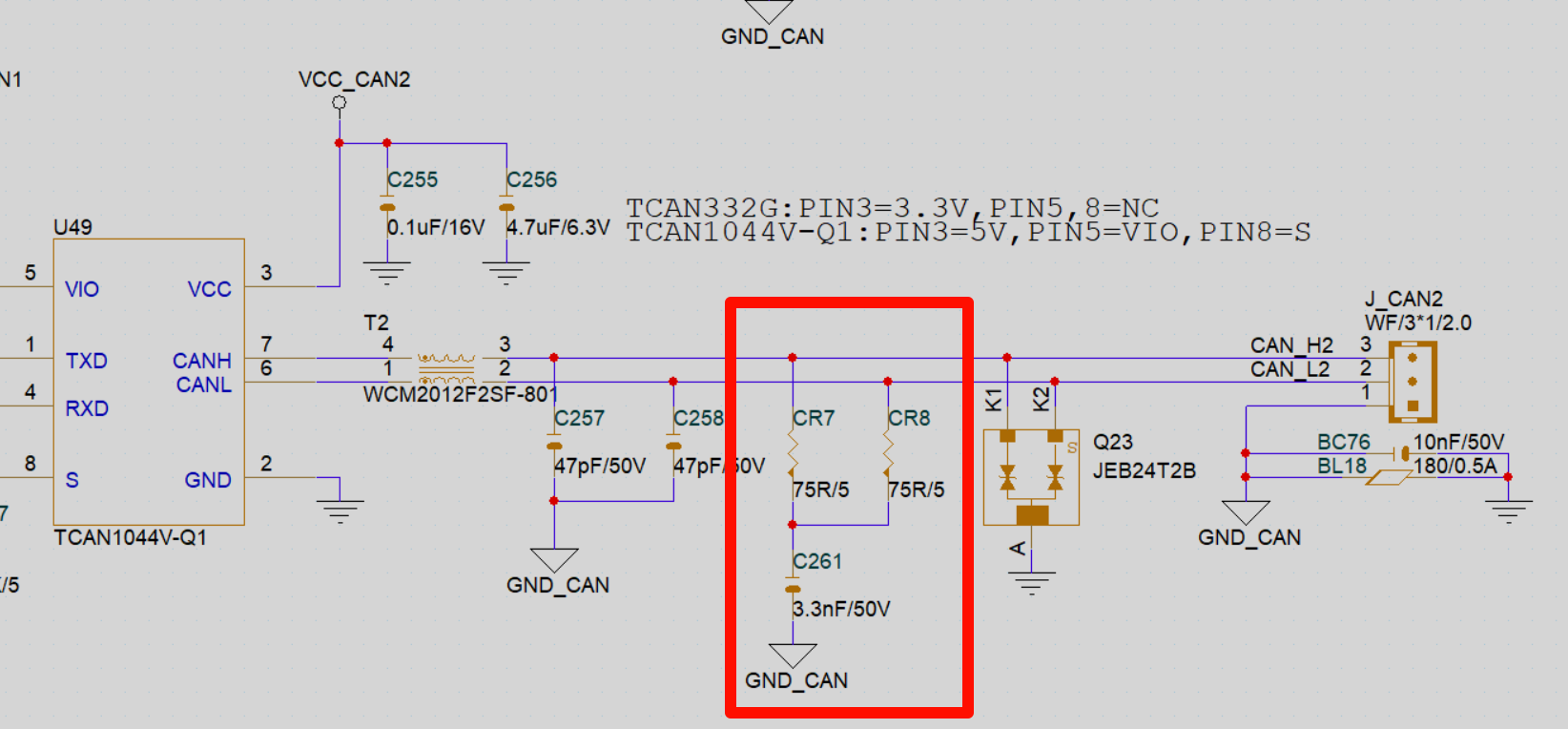

如下图所示的 CAN 总线电路中，使用了 3.3nF 的电容作为中点电容：

2.2 截止频率计算

根据 RC 滤波器的公式计算其截止频率：

[ f_c = \frac{1}{2\pi RC} = \frac{1}{2\pi \times 50 \times 3.3 \times 10^{-9}} \approx 643\, \text{kHz} ]

问：为什么使用该电容？普通CAN速率有1Mbps，CAN FD为8Mbps。

3. 参考

https://community.silabs.com/s/share/a5U1M000000ko0gUAA/timing-101-the-case-of-the-split-termination?language=en_US https://electronics.stackexchange.com/questions/590942/purpose-of-split-termination-in-differential-pairs
