- 时钟器件选型
概要：本文详细介绍了时钟器件选型中的关键知识点，包括晶振的原理、分类、参数解析、常见问题如抖动与偏移、及电路设计与布局建议。适用于电子工程师在选择和应用晶体振荡器时的参考。
1. 晶振基本概念
晶振，即晶体振荡器。按照工作原理，可将其分为晶体（Crystal）和振荡器（Oscillator）。
- Crystal：需要外部电路驱动，不能直接输出波形。
- Oscillator：= Crystal + 信号调理电路，供电即可输出方波信号。

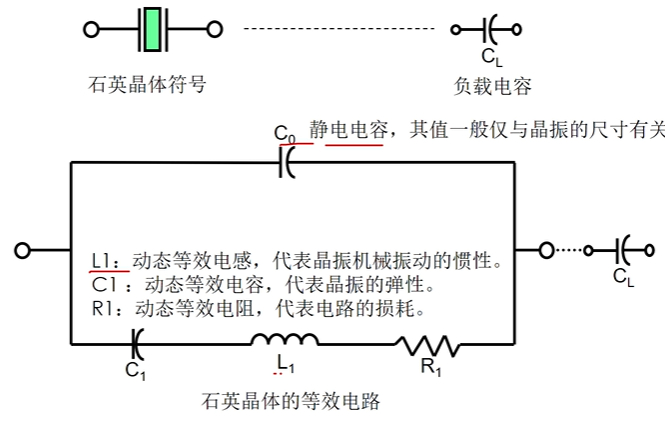

1.1 石英晶体谐振器的等效电路

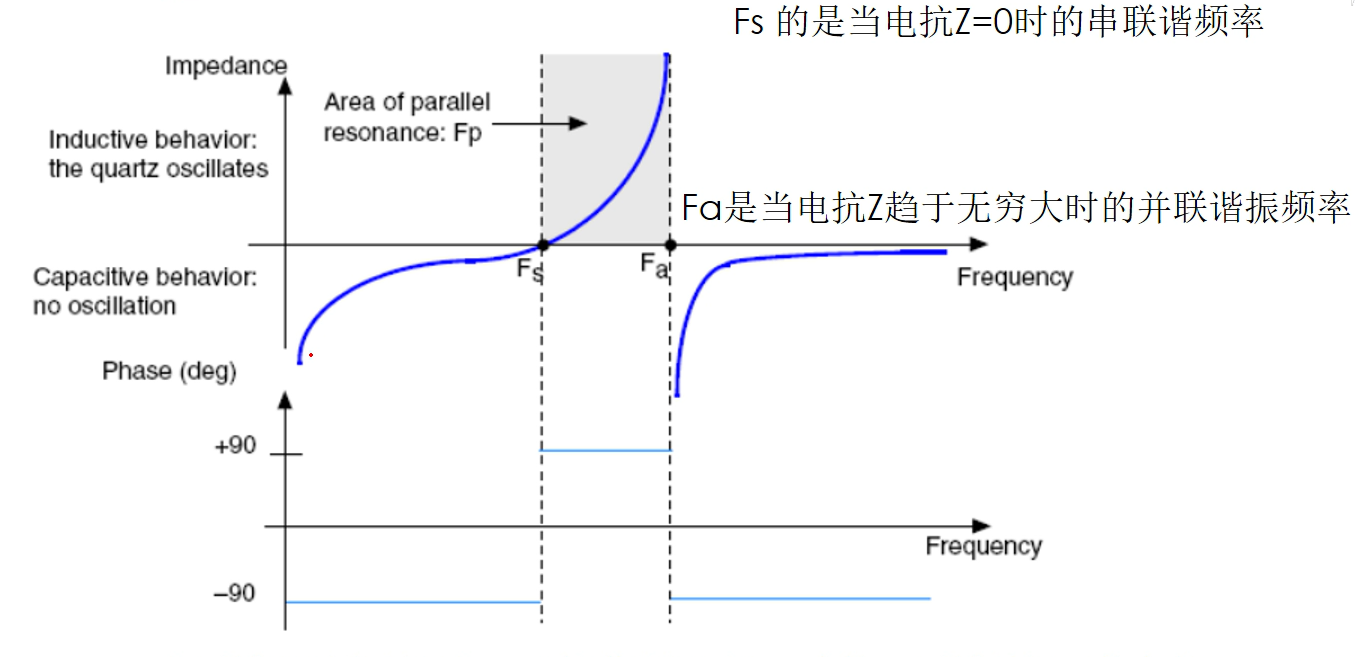

1.2 电抗与频率
在 Fs 到 Fa 之间的区域称为“并联谐振区”，是晶振的正常工作区域。
- Fa - Fs 就是晶振的带宽，带宽越窄，品质因素越高，频率越稳定。
- 在此区域晶振呈电感特性，带来 180° 的相移。
公式如下：
\[F_{p}=F_{s}\left(1+\frac{C_{m}}{2(C_{0}+C_{L})}\right)\]可见，CL 电容的调整可影响 Fp 值。

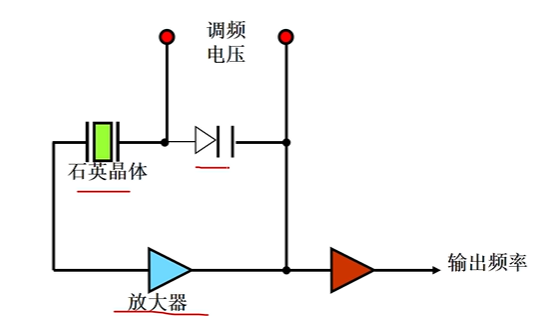

1.3 石英晶体振荡器电路
电压调频部分不是所有的晶振都具备。
2. 晶振分类
晶体振荡器有多种分类方式，主要包括以下几种：
- 按制作材料：石英晶振、陶瓷晶振
- 按外形：长方形、圆柱形、椭圆形
- 按封装形式：玻璃真空密封、金属壳、陶瓷封装、塑料壳
- 按频率精度：高精度、中精度、普通型
- 按应用特性：串联谐振型、并联谐振型
- 按负载电容特性：低负载电容型、高负载电容型
- 按功能与技术：
- 普通晶体振荡器（Crystal Oscillators）
- 压控晶振（VCXO）
- 温补晶振（TCXO）
- 恒温晶振（OCXO）
3. 晶振参数详解
晶振的技术指标主要包括以下方面：
3.1 基本参数
- 规格频率：出厂标定的频率，标识在外壳上
- 工作频率：晶振与电路共同产生的实际频率
- 调整频差偏差：基准温度下相对标称频率的变化
- 温度频差：工作温度范围内相对基准温度的频率偏差
- 老化率：时间推移中频率的变化情况
- 静电容（C0）：等效并电容
- 负载电容（CL）：影响实际输出频率的外接电容
常见负载电容系列：8pF、12pF、15pF、20pF、30pF、50pF、100pF
3.2 其他电气参数
- 动态电阻：串联谐振频率下的等效电阻
- 负载谐振频率：串/并联负载电容时晶体呈现电阻性阻抗的频率点
- 基频与泛音：
- 基频是最低阶振动频率
- 泛音是非整数倍的谐波振动，如三次、五次、七次泛音等
- 频率稳定性：
- ±20ppm以上：普通晶振
- ±1~±20ppm：TCXO
- ±1ppm以下：OCXO
4. 晶振选型要点
4.1 选型依据
- 频率大小：高频晶振价格高、频差大；低频晶振稳定性好
- 频率稳定度：越高越贵，高端晶振可达 10⁻⁹
- 电源电压：常见有 1.8V、2.5V、3.3V、5V
- 输出类型：HCMOS、SINE、TTL、PECL、LVPECL、LVDS、LVHCMOS
- 工作温度范围：-40～+85℃（工业级），也可根据实际需求选择

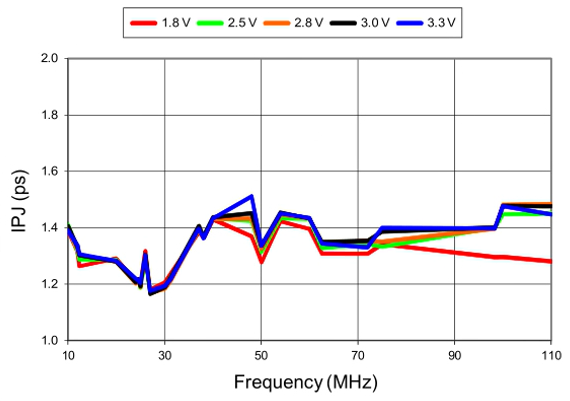

- 相位噪声与抖动：高端晶振设计复杂，这些指标表现越好
- 牵引范围（VCXO）：频率变化范围，一般为 100~200ppm
5. 抖动与偏移

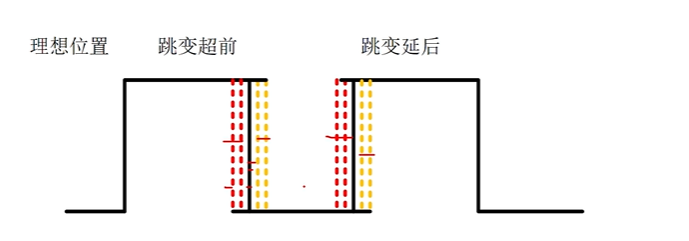

5.1 抖动类型
- 确定性抖动：可预测，与设计相关
- 随机性抖动：由晶体本身特性和制造工艺决定
- 红色：超前跳变
- 黄色：延后跳变

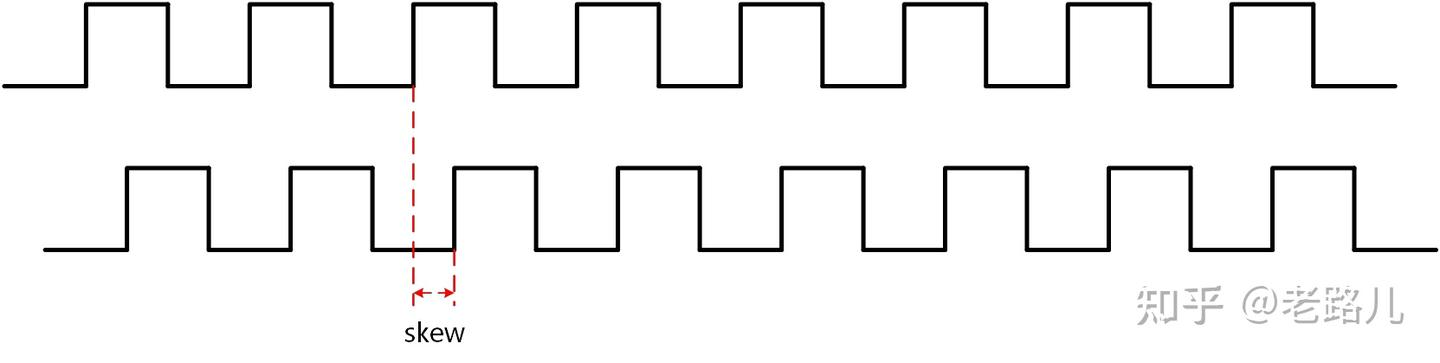

5.2 时钟偏移（Skew）
- 与布局布线相关
- 完成布局布线后，路径延时确定
- 设计时尽量考虑 offset，可降低 Skew 影响
6. 晶振启动时间与输出特性

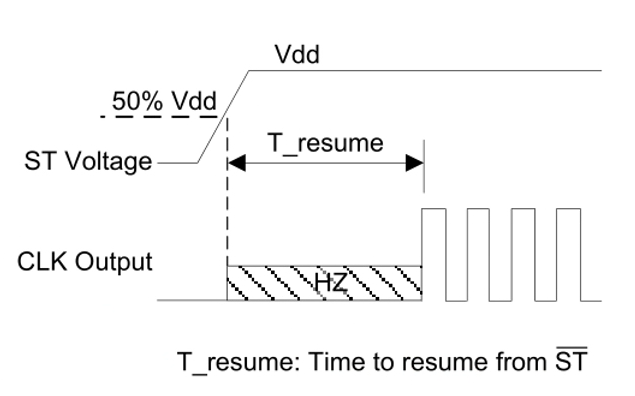

6.1 启动时间
- MHz 级晶振：启动时间为毫秒级
- 32kHz 晶振：启动时间为 1～5 秒
6.2 输出特性
-

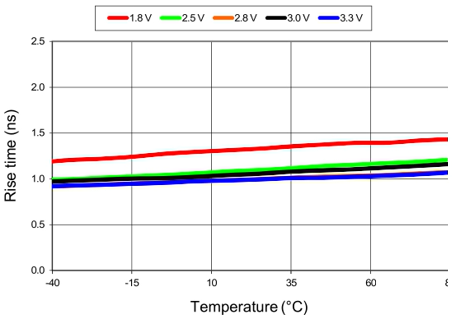

上升沿随温度与电压变化图
-

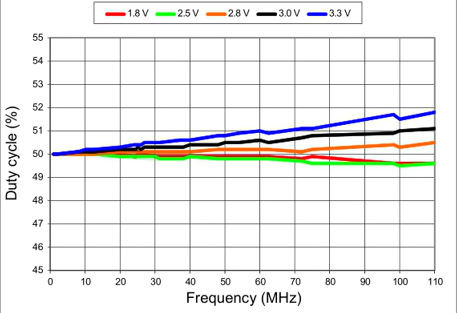

占空比随频率和电压变化图
7. 晶振电路设计

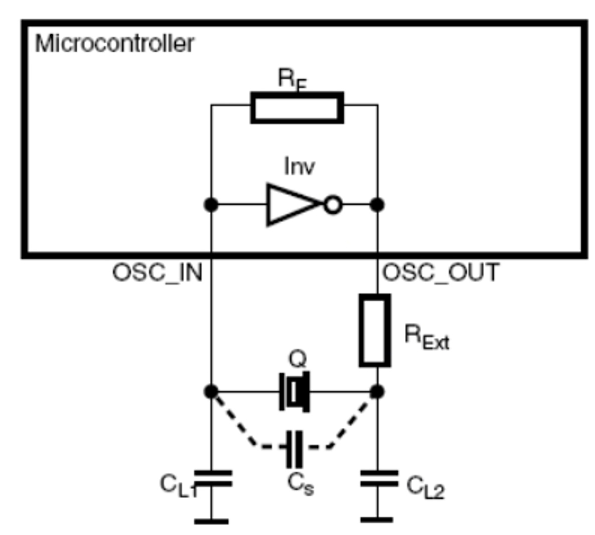

7.1 电路图解析
- Inv：内部反相器 = 放大器
- Q：石英或陶瓷晶振
- RF：内部反馈电阻
- RExt：外部阻抗匹配电阻
- CL1、CL2：外部负载电容
- CS：PCB 布线引起的杂散电容
公式：
\(CL=\frac{CL1 \times CL2}{CL1 + CL2} + Cs\)
假定 Cs = 5pF
说明：
- 若功耗超过制造商规定值，需使用 RExt
- 若功耗较小，不推荐使用 RExt，可设为 0
8. PCB Layout 建议
- 振荡器电路旁避免高频信号干扰
- 走线尽可能短
- 使用接地平面隔离信号，减少噪声
- 晶振信号线包地处理，隔离噪声
- 振荡器输入输出需隔离
- 振荡器与临近电路隔离
- 每对 VDD 与 VSS 端口需接去耦电容，平滑噪声
