三极管选型与应用

概要：本文介绍了三极管的基本类型、结构、选型要点及其在电路中的应用，特别是在逻辑开关和电压钳位等场合的使用方式与设计注意事项。

1. 三极管分类与外形

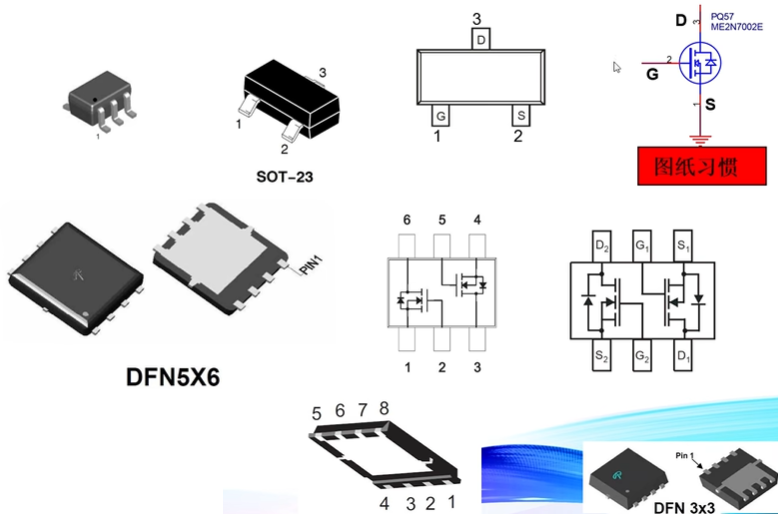

1.1 常用三极管外形

1.2 分类方式

按半导体材料分

• 硅三极管
• 锗三极管

按工作频率分

• 高频管
• 低频管

按功率分

• 功率管
• 开关管

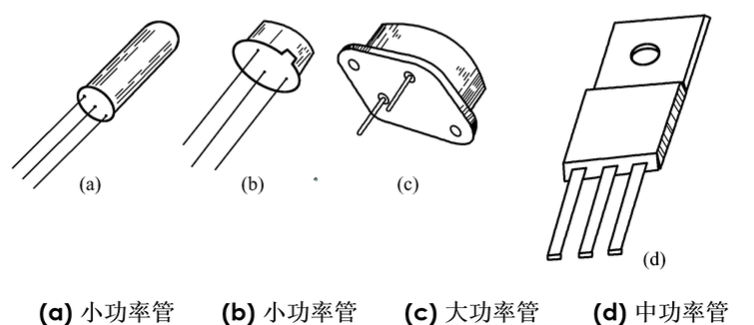

1.3 外形示意图

---

2. 三极管结构与工作原理

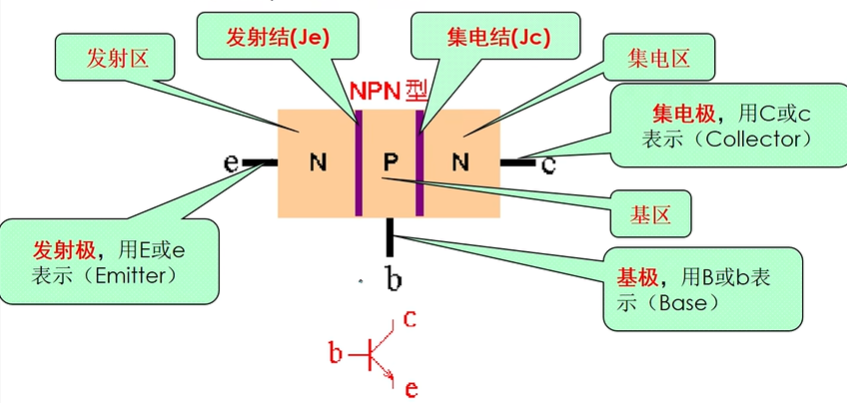

2.1 三极管结构图

2.2 说明

• 基极-发射极间的压降与二极管的正向压降相同，为 0.6 ~ 0.7V。
• 设计电路时，应使基极-发射极间电压 > 0.6V，使基极与发射极之间的二极管导通。
• BJT 三极管常作为逻辑开关使用，工作在饱和模式（BE 关闭，CE 导通）。

• 电路设计时需要量化指标，即基极电流与集电极电流的关系：

  [ I_C = βI_B ]

---

3. 三极管选型要点

• 明确电路所需性能。
• 确定电源电压，保证电路正常工作。
• 选择晶体管类型（PNP 或 NPN），一般多用 NPN。
• 确定发射极或集电极的最佳电流工作点，可参考 BJT 的频率特性曲线。
• 电压放大倍数由集电极电阻 RC 与发射极电阻 RE 的比值决定。
• 为稳定工作点，RE 的直流压降建议 ≥ 1V，以抵消 VBE 随温度变化的影响。
• 考虑晶体管的集电极损耗。
• 基极电位 = Ve + 0.6V，一般通过电阻分压获得。

---

4. 三极管的应用

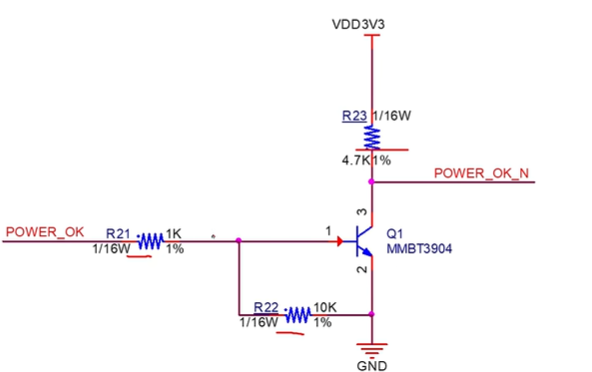

4.1 电压钳位电路

各元件作用说明

• R21 限流：限制进入基极的电流，保护三极管。
• R22 下拉电阻：确定关断状态；对 BE 之间的寄生电容放电，加快三极管关断速度。
• R23 上拉电阻：确定导通状态；在导通时对电流进行限流。
