电容选型与应用

概要：本文系统介绍了电容器在电路中的作用、电容选型的关键要点、各类电容（陶瓷电容、电解电容、钽电容等）的特性与差异，并配以详细的频率曲线图与选型参考表，帮助读者理解不同电容的应用场景与选型策略。

1. 电容作用

• 储能，使电压稳定
• 噪声的重要泄放通路
• 交流耦合
• 滤波，退耦

---

2. 选型要点

• 电容种类（陶瓷电容、钽电容）
• 容值
• 误差
• 耐压
• 封装

2.1 阻抗频率曲线

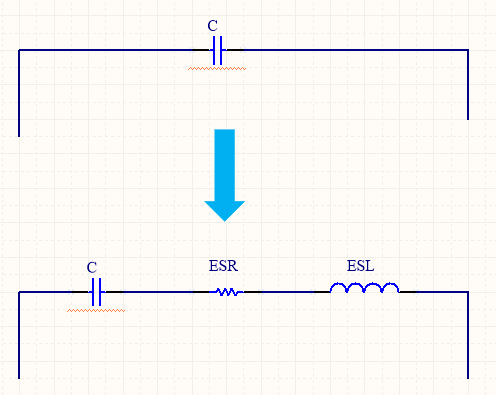

电容等效模型

• 电容还可视为并联一个漏电阻
• 电感为 ESL
• 电阻为 ESR（一般容量大，ESR 小；钽电容 ESR 特别小）

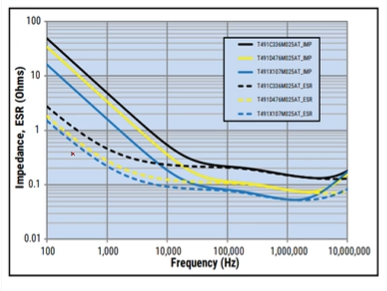

阻抗频率曲线

• 频率低时：电容本身的容性起主导作用，阻抗随频率升高而减小
• 频率高时：ESR 起主导，阻抗随频率升高而增大

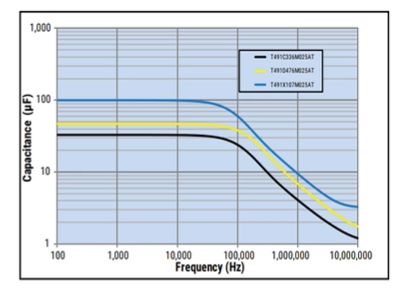

2.2 容值频率曲线

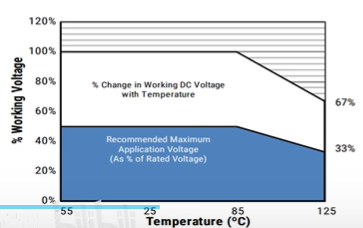

2.3 耐压温度曲线

• 上面的线为不考虑降额设计
• 下面的线考虑了降额设计
• 55℃~85℃ 之间，耐压不降低
• 大于 85℃，耐压开始降低

2.4 耐压降额设计

• 钽电容：降额 50%
• 陶瓷电容：降额 70%

2.5 绝缘电阻

• 表示漏电大小，该电阻越大越好
• 低功耗设备要重点考虑

---

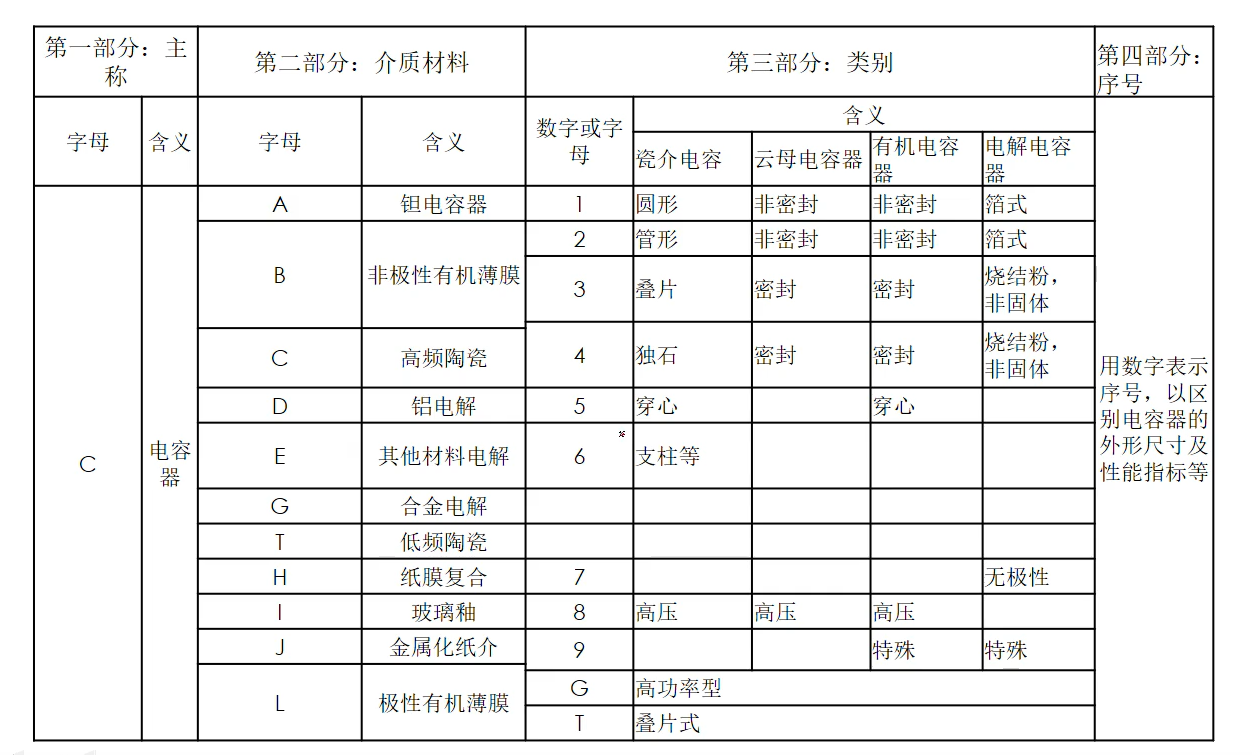

3. 电容命名

---

4. 电容分类与特点

4.1 陶瓷电容

一、基础特性

1. 定义：以陶瓷为介质的电容器统称（别名：陶瓷介质电容/瓷介电容）
2. 核心特点：
   • 结构简单但电容量范围宽
   • 尺寸规格差异大
   • 耐高压（显著优势）
   • 绝缘性好、性能稳定
   • 容量较小（主要局限）

二、分类体系

1. I 类陶瓷电容（NPO/COG 介质）

   • 超稳定型，温度/电压/时间稳定性极佳
   • 低损耗材料
   • 典型应用：高频/特高频/甚高频电路

2. II 类陶瓷电容

   • X7R 介质
     • 容量＞ NPO，稳定性较好
     • 适用：中高频隔直/耦合/滤波电路
   • X5R 介质
     • 介电常数高，容量更大
     • 对温度/电压敏感
     • 适用：振荡/耦合/滤波电路

3. 温度特性编码规范（EIA-198-D 标准）

   • 三部分编码结构：低温代号 + 高温代号 + 容差代号
   • 示例解码：
     • X7R = -55℃~+125℃（±15% 容差）
     • Z5V = +10℃~+85℃（+22/-82% 容差）

三、选型参考表

最低温度	最高温度	随温度变化的容差
Z=+10	4=+65	A=±1.0
Y=-30	5=+85	B=±1.5
X=-55	6=+105	C=±2.2
	7=+125	D=±3.3
	8=+150	E=±4.7
		F=±7.5
		P=±10
		R=±15
		S=±22
		T=+22/-33
		U=+22/-56
		V=+22/-82

---

5. 电解电容

5.1 定义

电解电容是一种利用阀金属通过阳极氧化形成良好绝缘的致密氧化膜作为介质的电容器。
常用阀金属包括：铝、钽、铌、钛。

5.2 种类

• 铝电解电容
• 钽电解电容

---

6. 铝电解电容

特点

• 容量大、体积大
• 高频特性差，在高频下等效容量小
• 漏电流比较大
• ESL（等效串联电感）大，ESR（等效串联电阻）大
• 在极高温或极低温下性能不稳定
• 多用于：电源滤波、低频旁路、信号耦合 等应用场景

---

7. 钽电解电容

7.1 定义

用金属钽经阳极氧化形成的氧化物作为介质的一种电解电容

7.2 分类

• 液钽电容
• 固钽电容
• 插件钽电容
• 贴片钽电容

7.3 特点

• 温度性能好，ESL 小（接近为零），体积小
• ESR 比同等电压等级的铝电解电容小
• 价格较高
• 耐压能力差，高温时需降额使用
• 耐电流能力差
• 多用于：电源滤波、低频旁路、信号耦合 等

---

8. 钽电容 vs 铝电容 对比表

项目	铝电容	钽电容
额定电压	高	较低
容值	大	小
工作温度范围	小	大
漏电流	大	小
稳定性	低	高
高频特性	差	好
承受浪涌能力	好	差
温度特性	差	好
频率特性	差	好
价格	低	高

补充说明

• 钽电容的温度特性和高频特性好
• 钽电容的承受浪涌能力差，设计时需降额设计（通常需降额 50% 以上）以确保其抗浪涌电压能力
