概要:本文介绍了静电放电(ESD)及其对电子设备的影响,并详细阐述了几种常见的 ESD 保护器件(如 TVS、MOV、气体放电管)的原理、特点及选型建议。文中还提供了 USB 和网口等接口的实际 ESD 防护设计示例,帮助读者理解如何在实际电路设计中进行有效的 ESD 防护。

1. 静电放电(ESD)概述

裸手接触单板,单板不能工作了,怎么回事??

静电放电(ESD,Electrostatic Discharge):带有不同静电电势的物体或表面之间的静电电荷转移。

1.1 ESD 的两种形式

  • 接触放电
  • 电场击穿放电

1.2 ESD 的危害及应对

ESD 保护元件的作用:

  • 转移来自敏感元件的 ESD 应力,使电流流过保护元件而非敏感元件
  • 维持敏感元件上的低电压
  • 具备低泄漏和低电容特性,不降低电路功能
  • 不损害高速信号
  • 在多重应力作用下依旧保持功能稳定

常见 ESD 保护元件:

  • 瞬态电压抑制器(TVS)
  • 压敏电阻(MOV)
  • 气体放电管

2. 静电的基本特性

  • 高电位:可达数万至数十万伏,操作时常达数百至数千伏(人通常对 3KV 以下静电不易感觉到)
  • 低电量:静电流多为微安级(尖端瞬间放电例外)
  • 作用时间短:微秒级
  • 受环境影响大:湿度升高,静电积累减少,静电电压下降

3. TVS(二极管)

3.1 概述

  • TVS(Transient Voltage Suppressor)瞬态抑制二极管
  • 电气特性由 P-N 结面积、掺杂浓度及晶片阻质决定

3.2 特点

  • 反应速度快(pS 级)
  • 体积小
  • 位电压低
  • 可靠性高

3.3 TVS 的选型建议

  • 最大钳位电压 < 电路允许的最大安全电压
  • 截止电压 > 电路的最大工作电压(略大于)
  • 最大脉冲功率 > 最大瞬态浪涌功率

3.4 特性曲线说明

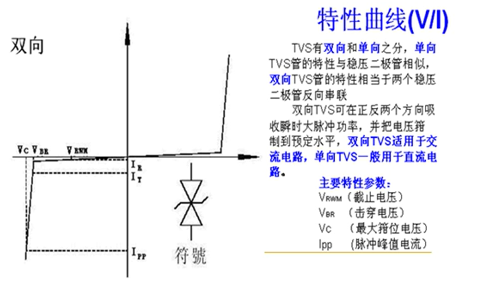

特性曲线

  • 截止电压:TVS 管开始工作的“门槛”
  • 最大钳位电压:TVS 管全力工作时提供的“保护上限”

4. MOV(压敏电阻)

  • 响应时间为 ns 级,比空气放电管快,比 TVS 稍慢
  • 多用于电子电路的过电压保护
  • 结电容范围:几百到几千 Pf,不宜用于高频信号线路
  • 应用于交流电路时,结电容较大,需考虑漏电流问题
  • 通流容量较大,但小于气体放电管

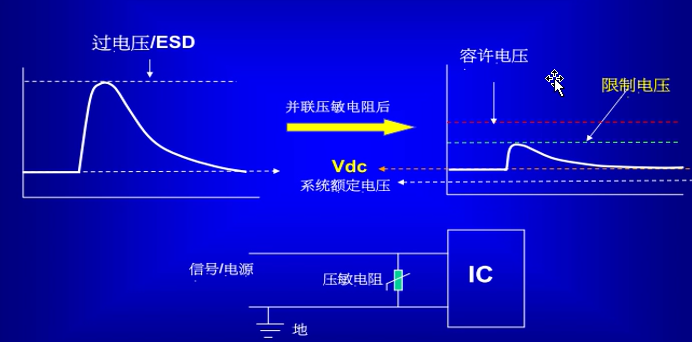

钳位

用于电源、USB2.0、232 等频率不高的场景


5. 气体放电管

5.1 优点

  • 通流容量大
  • 极间电容小(≤3pF)
  • 绝缘电阻高(≥10⁹Ω)
  • 基本无漏电流

5.2 缺点

  • 击穿电压分散性大(±20%)
  • 响应速度较慢(最短 0.1 ~ 0.2μs)
  • 可靠性差,多次冲击易老化

6. 保护器件比较

特性 TVS MOV 气体放电管
响应速度
通流能力
寄生电容

7. ESD 设计要点

  • 高低电压的爬电距离(1.4mm)
  • 地的跨接与隔离
  • 面板开关防护
  • 隔离变压器的运用

8. USB 防护示例

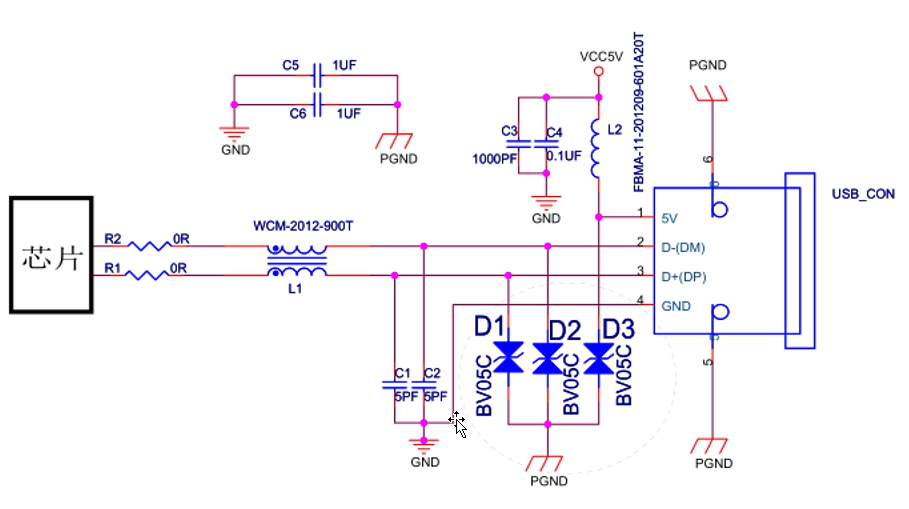

USB防护

8.1 共模电感 L1(WCM-2012-900T)

  • 功能:抑制共模干扰(EMI)和抑制高频脉冲功率向芯片传递。对于 ESD,能在一定程度上限制瞬态电流上升(di/dt),配合后级 TVS 吸收能量。
  • 特点:尽量选择具备高共模阻抗但对差模信号损耗小的滤波器,以免影响 USB 信号完整性。

8.2 TVS 二极管 D1/D2/D3(BV05C)

  • 功能:在静电或瞬态电压超过其击穿电压时导通,将瞬态能量钳位到安全电平并引导到地(PGND),保护芯片端口。
  • 连接方式:图中 D1、D2、D3 看起来是分别对 D-、D+ 和可能的 VBUS/GND 或公共线进行保护(需确认封装与引脚对应)。BV05C 系列通常是用于高速数据线的低电容 TVS,低电容能减少对 USB 信号的影响。

8.3 地(GND 与 PGND)分离

图中专门标出 PGND(用于电源/屏蔽/TVS)与 GND(芯片/信号地)。TVS 接到 PGND 意味着把 ESD 能量导向 PCB 的电源地/机械壳体地,避免直接冲击信号地或敏感模拟地。 在 PCB 布局中需提供低阻抗的回流路径,并在 GND/PGND 交界处(例如在靠近 TVS 的地方)做单点接地或短金属化连接,以避免环路干扰或地弹起(ground bounce)。


9. 网口防护示例

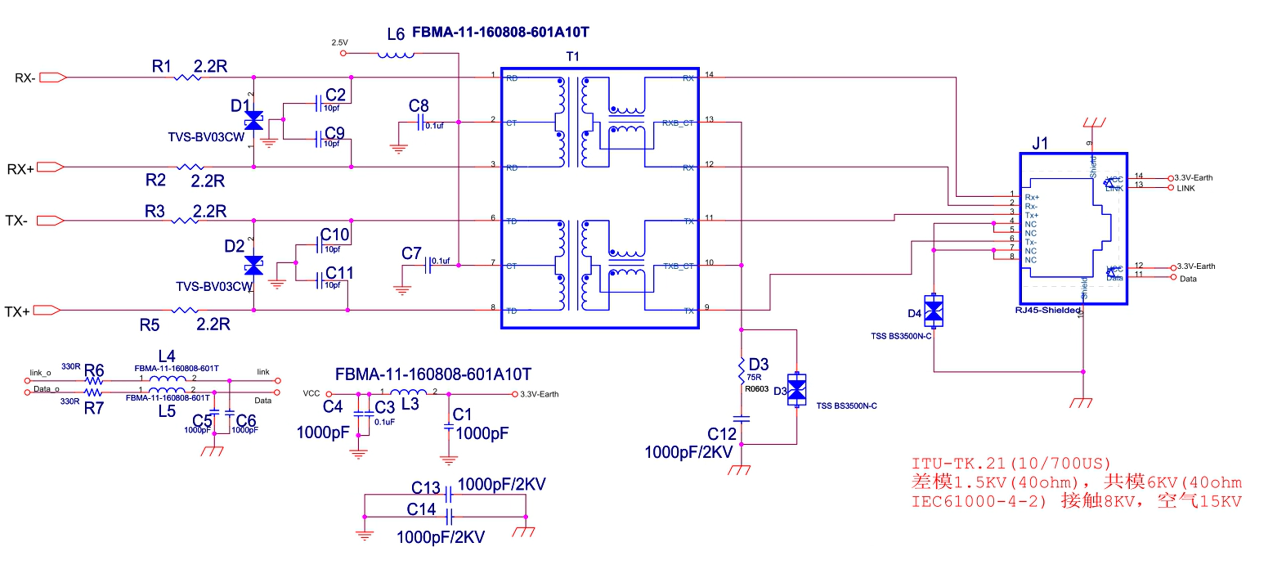

网口防护

9.1 输入侧元件与布局

  • RJ45 插座与接地

    • 插座壳体与机箱地良好连接(通常外壳接地),当发生大电流冲击时让部分电流经屏蔽回路泄放,减轻对芯片的直接冲击。
    • 注意外壳接地回路的低阻抗;若接地不良,外壳反而可能辐射或将脉冲耦合到设备内部。
  • D4(图中靠近 RJ45 的 TVS / BS3500N-C)

    • 这是放在插座侧、接向接地或芯片侧的瞬变抑制元件(TVS 或气体放电管/双向瞬态抑制器)。
    • 功能:在高压突变时迅速导通,将能量钳位到安全电平并引导到地或外壳。
    • 选型要兼顾钳位电压、漏电流、吸收能量能力与容抗(对高速差分信号不能直接并联大电容)。
    • 布局靠近 RJ45,从线缆来的脉冲先被这里钳位/分流,减少进入内部。

9.2 共模抑制与高频滤波

  • L4/L5/L6(FBMA-11-160808-601A10T)
    • 铁氧体磁珠,对在转换点的噪声呈阻性,吸收噪声,用于高频噪声抑制

9.3 隔离变压器(T1)

  • 提供电气隔离
  • 抑制共模干扰
  • 降低瞬态传导到 PHY 端

9.4 TVS(二次保护:D1/D2)

  • BV03CW:双向/共模 TVS
  • 低电容、快速响应、靠近 PHY 或变压器二次侧布局

9.5 高压电容

  • 信号地与机壳地通过高压电容连接
  • 导通高频噪声,改善 EMC 性能
  • 保留直流隔离,避免地环路大电流

9.6 浪涌保护器件(D3)

  • C12(1000pF/2kV 电容)

    • 吸收尖刺电压,快速导入地
  • 75Ω 电阻(75R)

    • 限流与防振荡作用
  • D3:晶闸管浪涌保护器件(TSPD)

    • 正常不导通,浪涌时导通泄放能量
    • 钳位保护后恢复正常
