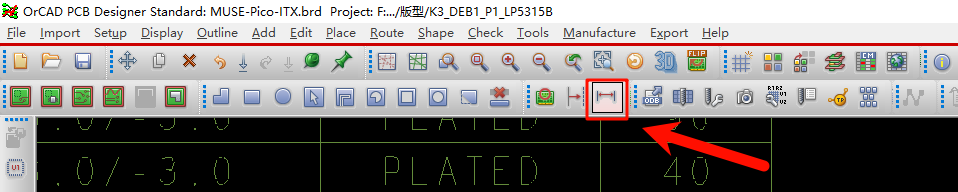

  • 点这个按钮，进入测量模式 alt text

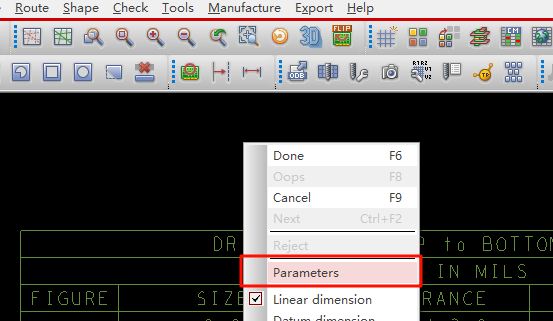

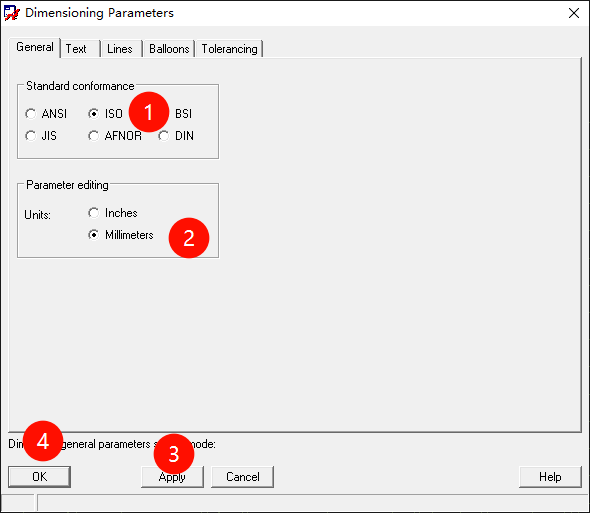

  • 在测量模式下，空白处右键，点击parameter进行参数配置 alt text alt text

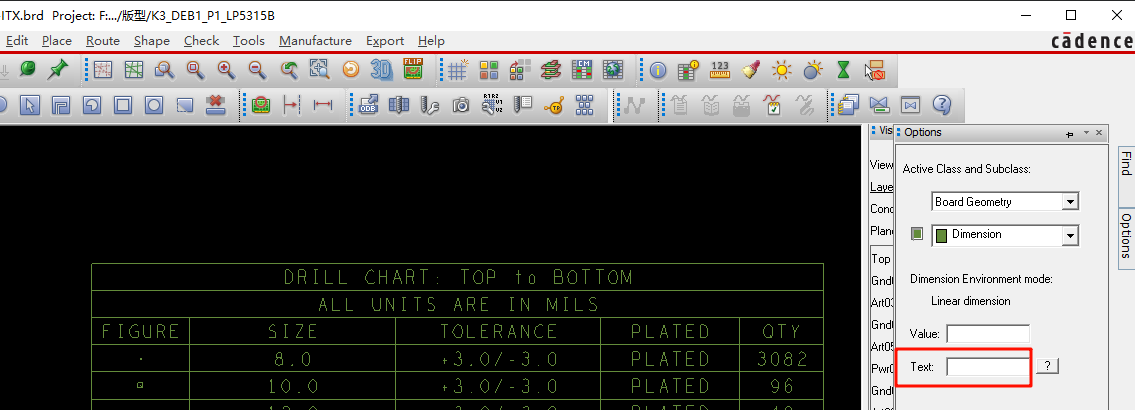

  • 右侧Options选项卡，text下填入%v%u alt text

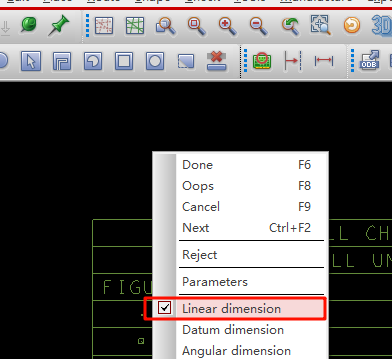

  • 在测量模式下，空白处右键，点击Linear dimension alt text

  • 现在可以开始测量了，比如点击PCB的两条边

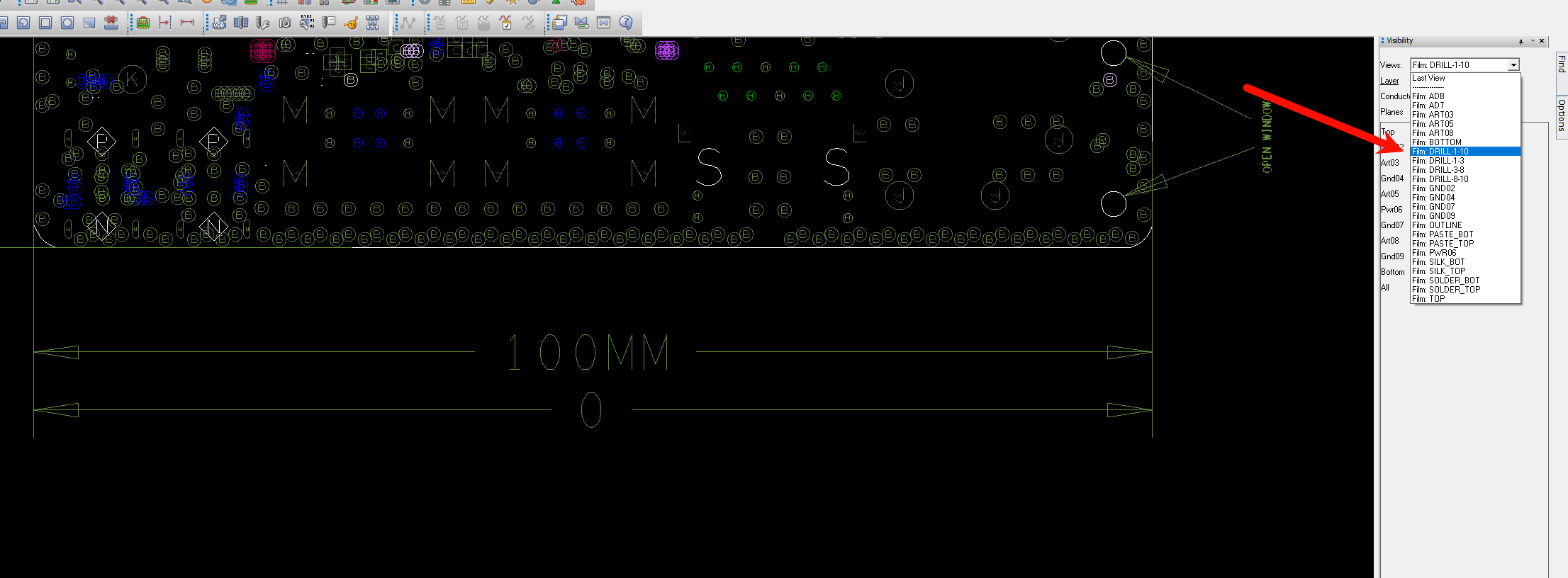

  • 注意，最终标注的尺寸要在drill层才能看到 alt text
