SlimSAS 概述

📌 什么是 SlimSAS？

SlimSAS（Slim Serial Attached SCSI） 是一种高密度、高速内部连接标准，用于服务器、存储、HBA、交换机等系统内部的数据线缆与连接器互连。它基于行业标准 SFF-8654 规范，面向高带宽但空间受限的内部互连场景。

它主要用于在主板、存储背板、控制器、RAID、HBA 与设备之间提供高速数据通道。相比传统 SAS 内部连接器，体积更小、密度更高，更适合现代数据中心与高性能存储设备。

---

🔧 主要特点

🔹 紧凑高密度设计

• SlimSAS 采用 0.60 mm 间距连接器，远小于老式 SAS 接口，使得在同等空间可以放更多连接通道。
• 常见配置有 4x、6x、8x、12x 通道，其中 “8x SlimSAS” 的占用面积接近于 “4x Mini-SAS HD”。

🔹 高速数据传输

• 支持最新 SAS 4.0 规范，单通道速率可达 24 Gb/s；同时能承载 PCIe Gen3/Gen4/部分 Gen5 速率信号（如 PCIe 4.0 每通道约 16 GT/s）。
• 可支持包括 SAS、PCIe、UPI 等多种高速协议。

🔹 模块化组合

• 与线缆组件结合使用，可设计成各种定制线束满足不同主板与背板互连需求。

---

📊 与其他 SAS/互联规格对比

特性 / 接口	标准 SAS	Mini-SAS / Mini-SAS HD	SlimSAS (SFF-8654)
尺寸密度	低	中等	高
通道数	单/双通道	4x / 8x	4x / 6x / 8x / 12x
适用性	外部传统 SAS	服务器/存储内部	高密度内部系统
协议支持	SAS	SAS / SATA / PCIe	SAS4 / PCIe /其它高速协议

SlimSAS 的设计重点是 更紧凑、更高带宽、更强的协议兼容性，特别是在下一代服务器 / 存储平台中逐渐取代旧款内部 SAS 连接。

---

🛠️ 物理特征与接口规范

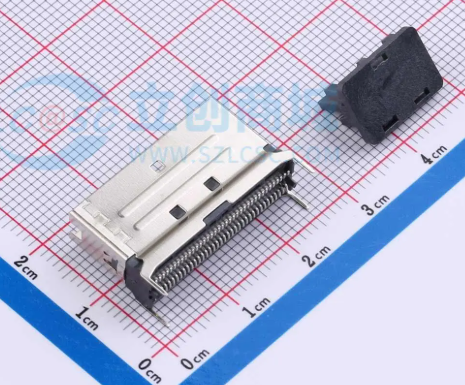

📎 连接器类型

• 38 针（4i）、74 针（8i）等密度版本
• 内部或外部 I/O 使用
• 支持直插、直角、侧出等多种端口形式

⚡ 电气特性

• 差分阻抗常见 85Ω / 100Ω
• 每针电压约 30 V、电流约 0.5 A
• 通常采用高频 AWG 电缆，配合差分通道传输高速信号
