WiFi 模组 AP6275P电路分析

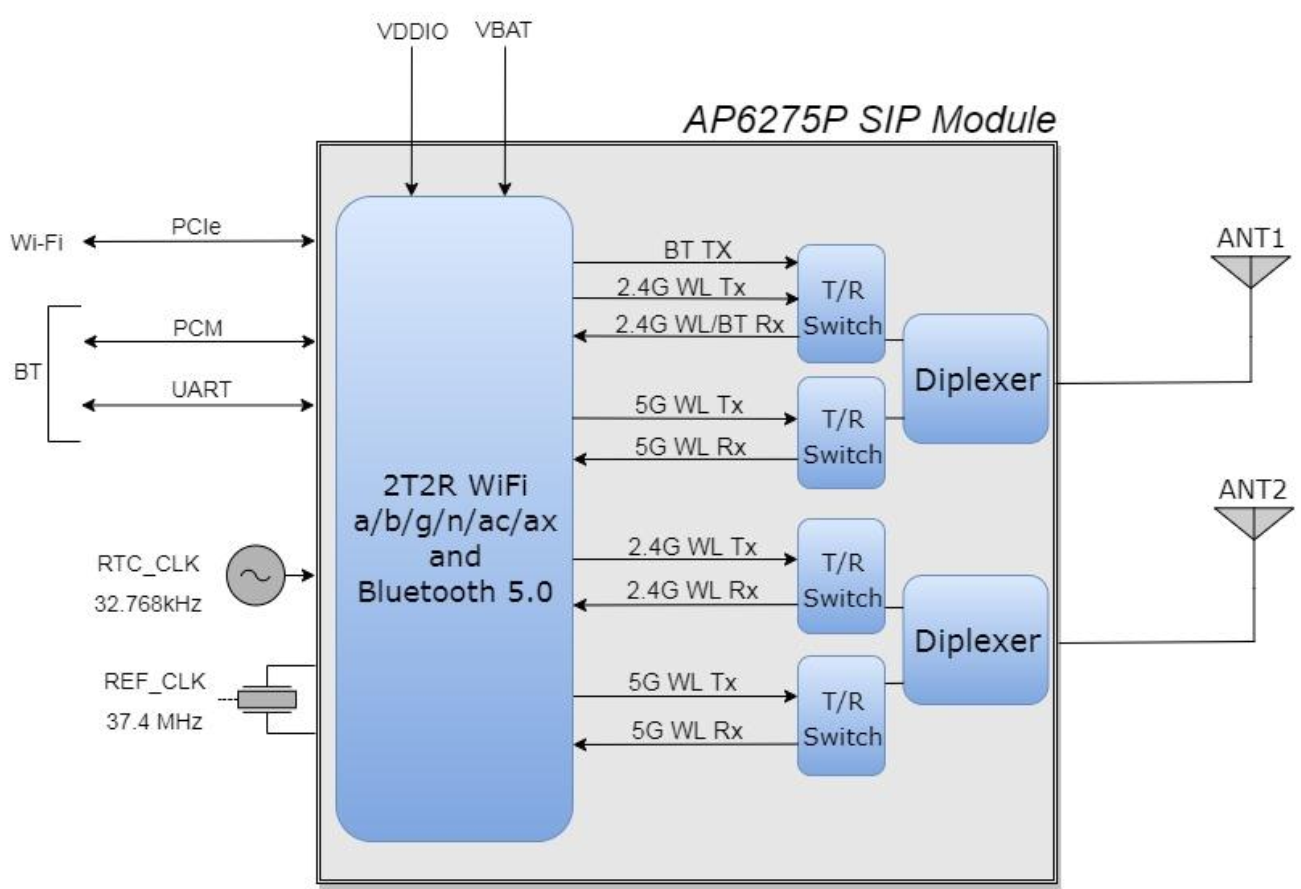

主要功能特性

• 无线规格: 2T2R (2发射链路/2接收链路)
• 数据传输接口:
  • WiFi数据通过PCIe接口传输
  • 蓝牙数据通过串口传输

接口信号分析

PCIe接口

• 数据传输:
  • 两对差分信号：一收一发
  • 使用0.1uF的电容耦合
• 控制信号:

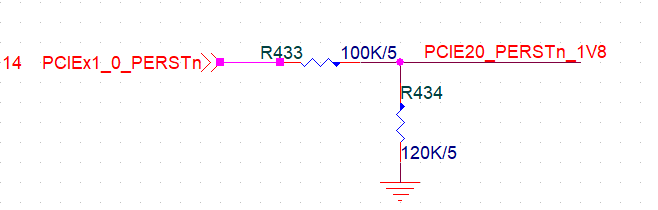

  • PCIE_PERST: PCIe主机复位信号 问：为什么使用100K电阻耦合，考虑电压吗？ 答：
  • PCIE_PME: PCI电源管理事件输出

串口接口(蓝牙)

• 基本信号:
  • TX(发送)
  • RX(接收)
• 流控信号:
  • RTS(请求发送)
  • CTS(清除发送)

电源控制

• WL_REG_ON: WiFi部分电源开关控制
• BT_REG_ON: 蓝牙部分电源开关控制

休眠唤醒机制

• BT_WAKE_HOST: 蓝牙唤醒主机信号
• HOST_WAKE_BT: 主机唤醒蓝牙信号
• WIFI_WAKE_HOST: WiFi唤醒主机信号

PCM接口

• 音频信号:
  • PCM_IN
  • PCM_OUT
• 同步信号:
  • PCM_SYNC
  • PCM_CLK

时钟系统

• 时钟源:

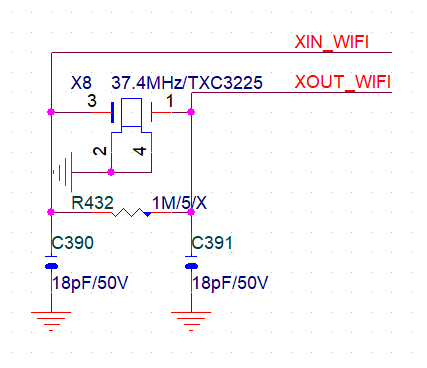

  • 外部晶振输入 问：这种4脚的晶振的接法和2脚晶振接法有什么区别？ 答：
  • LPO: 外部低功耗时钟输入(32.768KHz)(RTC)

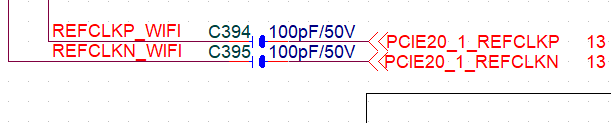

  • PCIE_RCLK: PCI Express差分时钟输入（使用100pF电容耦合）
  • PCIE_CLKREQ: PCIe时钟请求信号

其他

• 天线接口

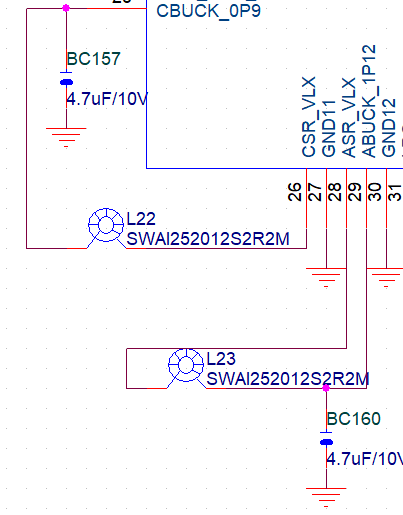

• 电源供电电路 问：BUCK的电感大小怎么确定？ 答：
