eDP 概述

eDP 简介

eDP（Embedded DisplayPort）和 DP（DisplayPort）都是由 VESA（视频电子标准协会） 制定的数字显示接口标准，二者在技术上高度相关，但应用场景和优化方向有所不同。eDP 是 DP 的嵌入式版本。

1. 技术同源性

• eDP 基于 DP 协议，核心信号传输机制（如数据包化、微片架构、MST 多流传输等）与 DP 一致。
• 共享物理层：均采用 差分信号（LVDS） 传输，支持 HBR（High Bit Rate） 速率（如 HBR2、HBR3）。
• 版本同步：eDP 通常跟随 DP 的版本更新（如 eDP 1.4 基于 DP 1.4）。

2. 主要区别

特性	DisplayPort（DP）	eDP（Embedded DP）
应用场景	外部显示器（台式机、显示器、投影仪）	内部显示屏（笔记本、平板、嵌入式设备）
接口设计	标准插拔式接口（如 DP 20pin）	板对板连接（FPC 排线或焊接）
功耗优化	较少针对低功耗优化	支持 PSR（Panel Self Refresh）、动态刷新率（Adaptive-Sync）
功能扩展	支持多显示器（MST）	可集成触摸、摄像头等辅助信号（AUX 通道）
版本演进	DP 1.2 → DP 1.4 → DP 2.0 → …	eDP 1.2 → eDP 1.4 → eDP 1.5 → …

---

3. 关键差异点

(1) 接口形式

• DP：标准外部接口，使用 20pin 插头（如 DP、Mini DP）。
• eDP：无插头设计，通常通过 FPC 柔性电路板 直接连接主板和屏幕。

(2) 功耗管理

• eDP 专为移动设备优化，支持：
  • PSR（Panel Self Refresh）：静态画面时关闭 GPU 输出，仅由屏幕缓存维持显示，大幅降低功耗（适合笔记本续航）。
  • 动态刷新率（Adaptive-Sync）：类似 FreeSync，减少画面撕裂并节能。

(3) 信号集成

• eDP 可复用 AUX 通道 传输触摸、摄像头等数据，减少额外布线。
• DP 主要用于纯视频传输，外设（如 USB、音频）需额外接口。

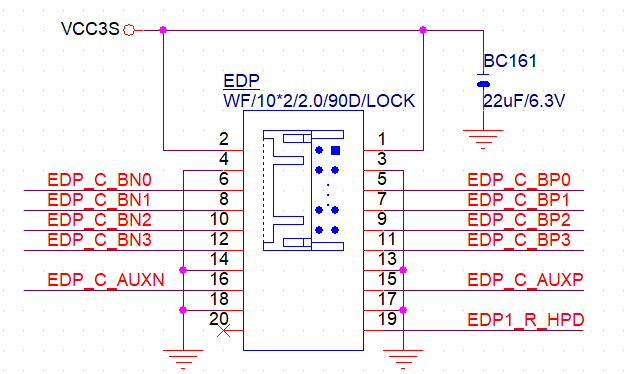

eDP 主要线路

• 主链路差分对 (BNx/BPx)：决定了视频传输的带宽和数据量。
• 辅助通道对 (AUXN/AUXP)：低速控制通道，负责通信和显示管理。
• 热插拔检测 (HPD)：单线信号，报告显示器的物理连接状态。
• 电源 (VCC3S) 和 接地 (GND)

主链路和辅助通道，都使用0.1uF电容耦合，且都需要TVS保护。
