DP layout 注意事项

• RK官方对DP1.4的 layout 要求如下

参数	要求
走线阻抗	差分 100Ω ±10% (仅作为DP接口，无复用) 差分 95Ω ±10% (USB3.0 / DP1.4 复用)
差分对内时延差	< 6 mil
差分对间等长要求	< 1000 mil
走线长度	< 6 inches
差分对间间距 (airgap)	建议 ≥ 6倍DP线宽
DP与其它信号间距 (airgap)	建议 ≥ 6倍DP线宽
各信号所允许过孔数量	建议不超过 2 个
电容要求	建议 100nF (容值范围 75nF ~ 200nF)
ESD	I/O对地电容不超过 0.2pF

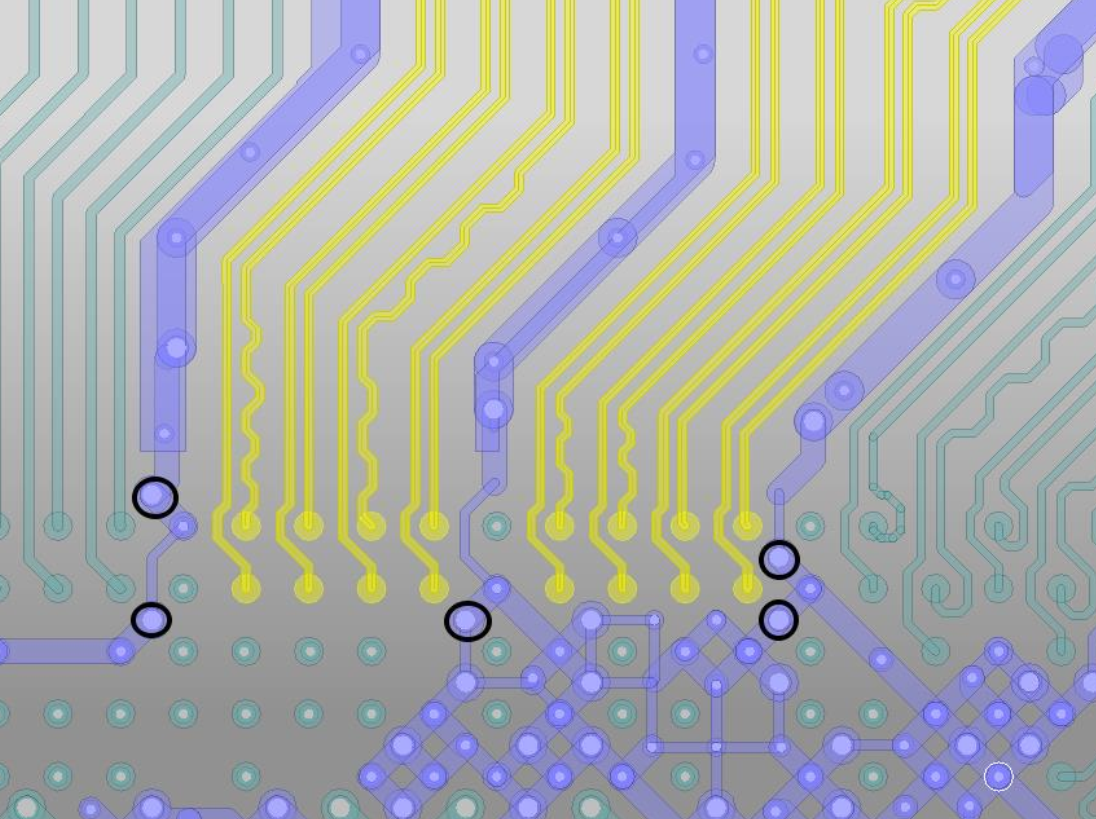

建议在 BGA 区域的以下位置加地通孔，并作包地处理，包地线的地孔间隔小于 300mil。
