3.5mm 音频插孔

参考：https://zh.wikipedia.org/wiki/TRS%E7%AB%AF%E5%AD%90

概述

TRS端子（英语：TRS connector）是一种用于连接音响设备的音频接口，可以传递模拟音频信号。“TRS”是其三个组成部件的首字母缩写：Tip（尖）、Ring（环）、Sleeve（套）。

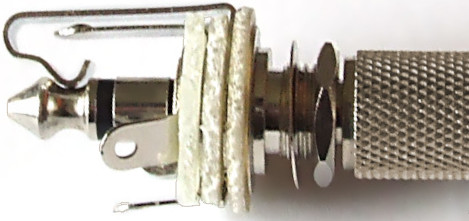

• 插入时内部连接情况如下

• 有4种常见尺寸：1⁄4英寸（6.35mm）、3.5mm、2.5mm和4.4mm

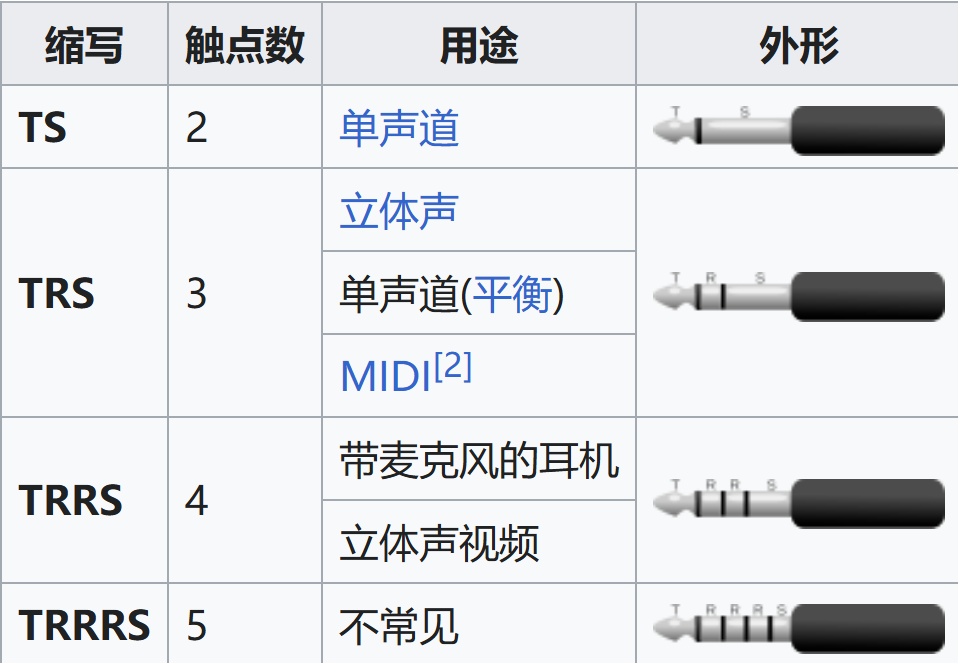

• 按R数量的不同分类

TRRS标准

TRRS（Tip-Ring-Ring-Sleeve，四极插头）接口主要传输模拟信号，但具体用途可能涉及不同类型的模拟信号组合，少数情况下也可能与数字功能关联（但本质仍是模拟传输）。

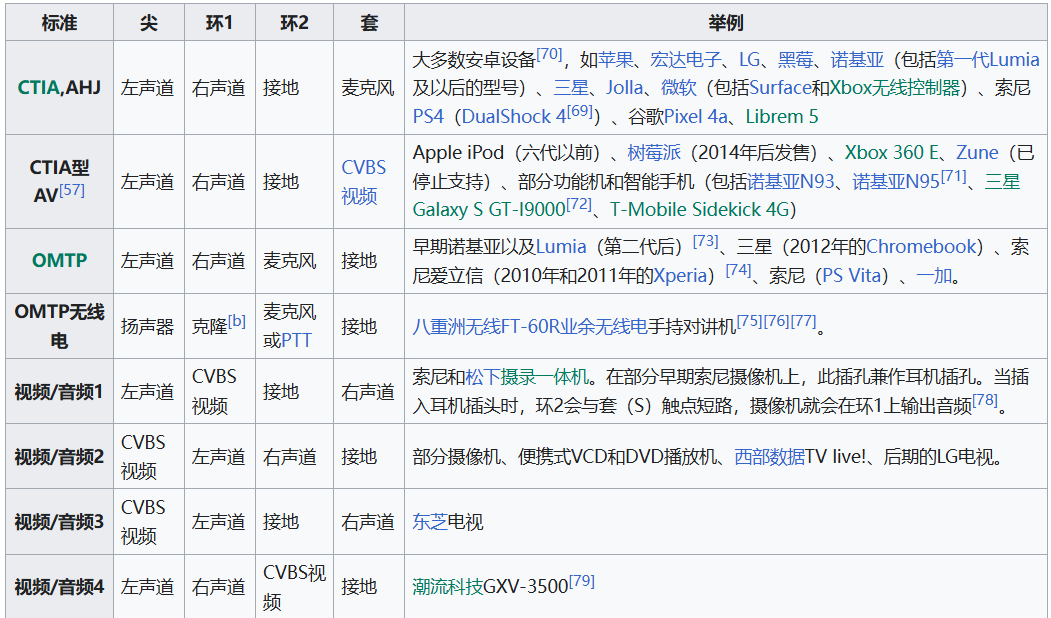

TRRS端子有两种规范，都是将左音频置于尖端，右音频置于第一个环（为了与立体声接口兼容）。不同之处在于麦克风和接地的位置。

第一种规范将接地设在末端的套上，麦克风设在第二个环上，此种定义在OMTP中被标准化，并已被采纳为中国国家标准YDT 1885-2016。它主要用于较旧的设备，如早期的诺基亚手机、三星手机和部分索尼爱立信手机，以及面向中国市场的产品。使用这种连接方式的插头会在环之间用黑色绝缘材料隔开。

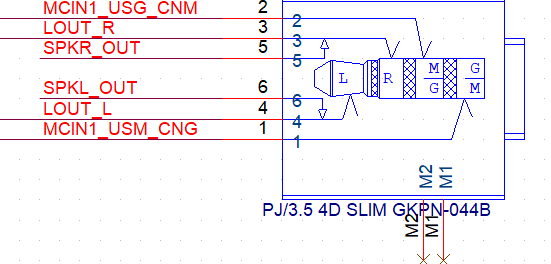

第二种规范互换了两个触点的定义。由于苹果公司的iPhone系列在6S和SE（第一代）之前一直使用这种规范，因此这种配置已成为事实上的TRRS标准。如今，宏达电子、三星、诺基亚和索尼等公司都遵循此规范。该规范也被称为CTIA/AHJ，其缺点是如果设备的机身是金属的，而套管有一个凸起与之接触，麦克风就会短路。为避免和另一种混淆，使用这种接线方式的插头会通过环之间的白色塑料分隔物来区分。 可以看到，原理图中也有对G和M的co-lay.
