DP 原理图设计

1 接口标准

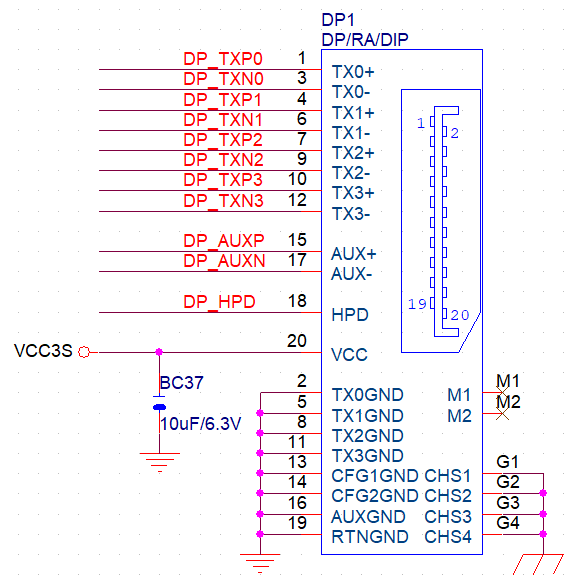

标准 DP 接口采用 20 针单槽连接器，引脚排列如下所示。

标准DisplayPort接口的引脚可以划分为以下几个核心功能组：

1. 主链路通道：这是最重要的部分，由四对低压差分信号对 组成。它们负责高速传输实际的视频和音频数据流。接口可以灵活地使用1对、2对或4对通道来适应不同的带宽需求。

2. 辅助通道：由一对双向、半双工的差分信号对 组成。这是一个低速但至关重要的通信信道，用于设备间的“对话”，包括链路训练、读取显示器能力、管理多流传输等。

3. 热插拔检测引脚：一个单端信号引脚。当显示器插入时，该引脚的电平变化会通知信号源设备，触发连接检测和链路初始化过程。

4. 配置引脚：通常有两个配置引脚。这些引脚通过不同的接地连接方式，向信号源设备标识所连接设备的类型（例如，是标准的DP显示器，还是一个被动的DP转HDMI/DVI转接头），从而触发正确的信号输出模式。

5. 电源引脚：提供3.3V的电源输出，用于为显示器端的EDID存储器、MST集线器等小功率电路供电。

6. 接地引脚：多个接地引脚，为高速信号提供清晰的返回路径，并确保信号的完整性和稳定性。

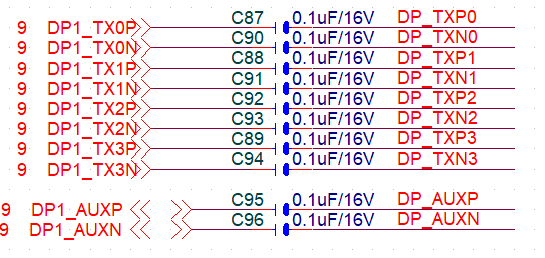

2 信号线耦合电容

使用0.1uF电容进行耦合

3 辅助通道

• AUX_N 上拉
• AUX_P 下拉 作用：让sink端（显示器侧）可以检测source端（GPU）连接状态。

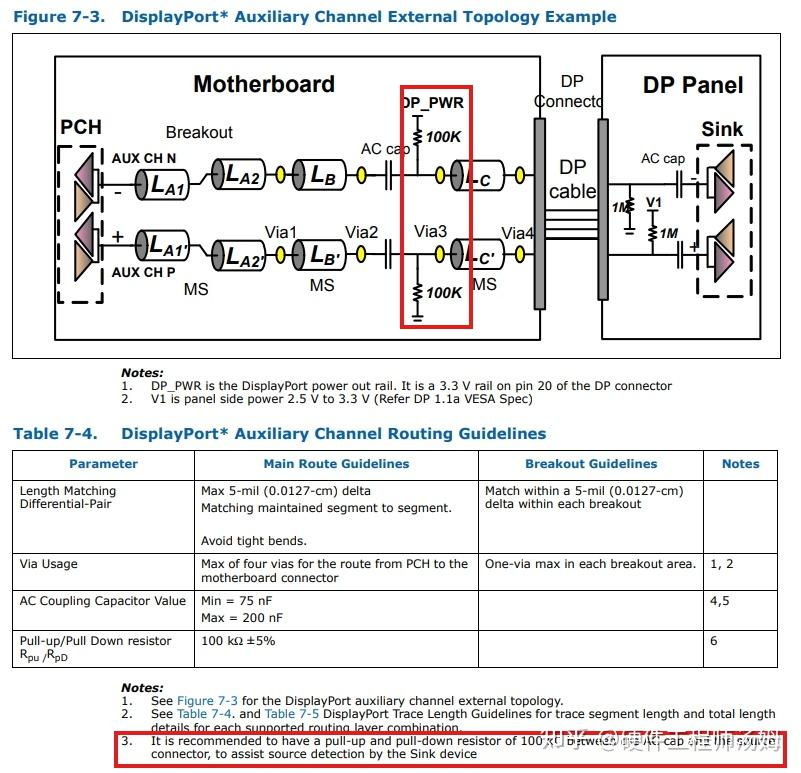

在sink输入端，AUX+是1Mohm的弱上拉，AUX-是1Mohm的弱下拉。当source和sink连接上之后，source端AUX+的100k下拉，可以拉低AUX+；AUX-的100k上拉，也是可以拉高AUX-的。

参考： https://www.intel.com/content/www/us/en/docs/programmable/683623/current/aux-channel.html

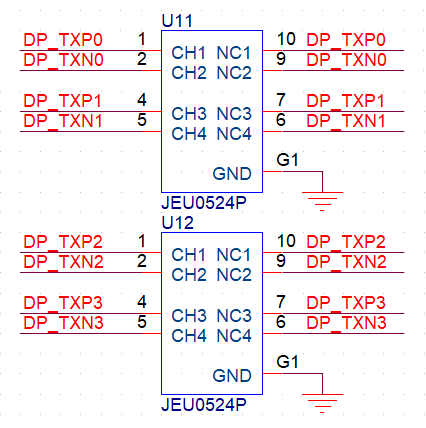

4 ESD防护

对主链路通道进行防护
