eMMC电路

概要：本文介绍了eMMC控制器的技术规范与功能特性，并提供了eMMC连接的示意图，便于理解其电路结构和使用方式。

1. eMMC控制器

eMMC控制器具备以下特性：

• 兼容规范：兼容 eMMC 5.1、5.0、4.51、4.41 等规范
• 数据总线宽度：支持 1bit、4bit、8bit 三种数据总线宽度
• 高速模式支持：
  • 支持 HS400 模式
  • 向下兼容 HS200、DDR50 等模式
• 功能扩展：支持 CMD Queue

使用 eMMC 时，引导代码放置在 eMMC 里。

---

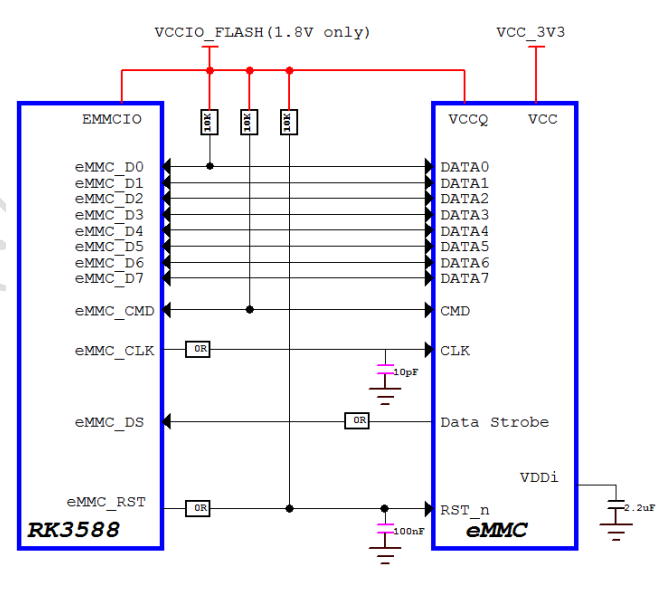

2. eMMC连接示意图
