12VHPWR GPU 显卡接口标准概述

规范文档

• https://www.smpspowersupply.com/atx3connectors.html

📌 什么是 12VHPWR？

12VHPWR（12 V High Power） 是一种面向高性能显卡的 GPU 电源供电接口标准，用于将电源（PSU）直接供电给显卡。它属于 PCI-Express（PCIe）供电标准的一部分，首次出现在 NVIDIA 的 RTX 40 系列显卡上，并随着 PCIe 5.0 与 ATX 3.x PSU 标准推广而被正式采纳。

---

🔌 接口物理特性

结构与引脚：

• 总共 16 针（16 pins）：其中 12 针用于供电（+12 V 和地线），4 针用于传递电源能力与协商信息（sense pins）。
• 12 个供电引脚排列成两排（通常是 6 + 6 布局）。
• 4 个小引脚用于让 PSU 和显卡交换最大安全功率信息（即协商数据）。

材料与设计：

• 插头壳体采用阻燃塑料（UL 94 V-0）。
• 引脚材料是铜合金并镀锡以提高导电性。

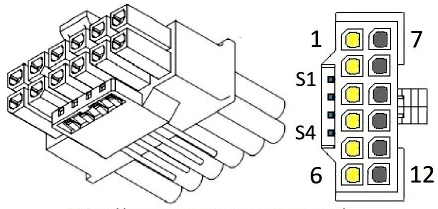

引脚定义

引脚编号	信号名	线缆颜色
1–6	+12V3 / +12V4	Yellow
7–12	COM (GND)	Black
S1	CARD_PWR_STABLE	Blue
S2	CARD_CBL_PRES#	Blue
S3	SENSE0	Blue
S4	SENSE1	Blue

---

🔄 协商与安全机制（Sense Pins）

与传统的 8-pin/6-pin 供电不同，12VHPWR 引入 ** Sense 引脚**：

• 这些引脚允许电源与显卡之间通信当前线缆/接口的最大安全供电能力。

Sense0	Sense1	系统上电时允许的初始功率	软件配置后的最大持续功率
GND	GND	375 W	600 W
Open	GND	225 W	450 W
GND	Open	150 W	300 W
Open	Open	100 W	150 W

说明：

• GND：引脚接地
• Open：引脚悬空
• 上电阶段功率由硬件 Sense 状态决定
• 软件初始化后，可提升到更高的持续功率上限

---

🧩 规格演进与兼容

🔄 12V-2x6 Connector（规范修订版）

随着 PCIe CEM 5.1 / PCIe 6.0 ECN 发布，12VHPWR 规格做了小幅改进，变成所谓的 12V-2×6：

• 12V-2×6 规范增强了 sense 引脚的触点逻辑，确保只有当所有电源针正确接触时才建立 sense 通信，这样可减少接触不良导致的过热风险。
• 插头与线缆保持兼容，但 GPU 和 PSU 端的 插座设计有所改进。
• 12VHPWR 标记为 “H+”，12V-2x6 标记为 “H++”。
