电平转换

概要：本文介绍了两种常见的电平转换芯片类型：双向自动转换芯片（带方向检测）和方向可控制芯片，并结合芯片示意图说明其工作原理与使用注意事项。

1. 双向自动转换芯片（带方向检测）

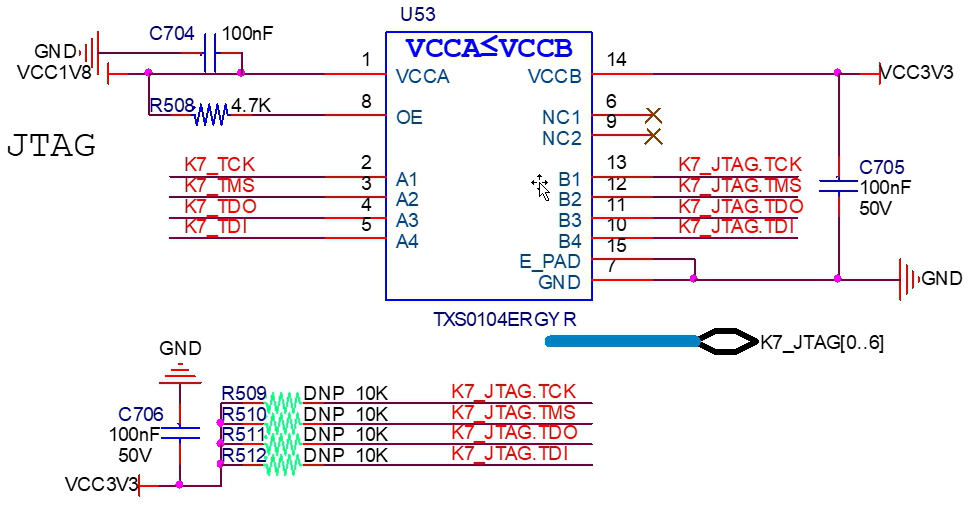

以芯片 TXS0104 为例，该芯片具有自动方向检测能力，但在使用时需要注意 AB 端口的区别：

• 端口区别：AB 端口的电压范围不同，且 ESD（静电防护）能力也不同。
• 推荐用途：B 端口的 ESD 防护能力更强，适合作为对外接口。
• 电压要求：使用时应确保 B 端口的电压高于 A 端口。

---

2. 方向可控制芯片

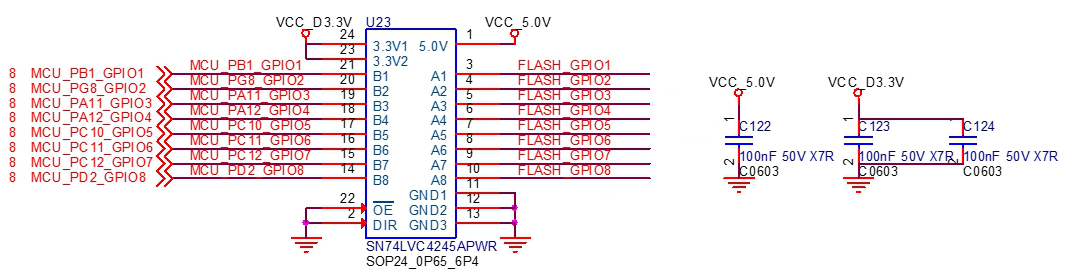

这类芯片通过 DIR 引脚控制信号传输方向：

• DIR 高电平：设定一个方向（如 A → B）
• DIR 低电平：设定另一个方向（如 B → A）

使用时需明确通信方向并正确设置 DIR 引脚电平。
