RS232接口设计

概要：本文介绍了RS232串口接口的设计要点，包括UART RX引脚上拉电阻的设计原因及DB9接口针脚的定义和功能说明，配有示意图辅助理解。

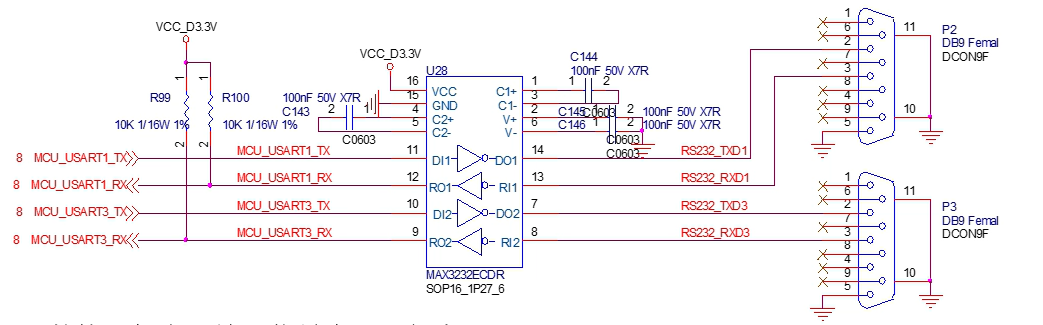

1. UART RX引脚上拉电阻设计

在UART通信中，RX引脚为接收数据使用，通常处于输入状态。为了保障信号稳定性，防止因不定电平或噪声引起的乱码现象，需对RX引脚加上拉电阻。

• 为什么要加上拉电阻？
  RX引脚在空闲时若悬空，容易受到外界电磁干扰，导致输入不稳定。上拉电阻可将其电平拉至高电平，确保在无数据状态下保持稳定。

• 协议规定：
  UART协议中规定，RX输入信号以低电平作为数据帧的起始位。因此，若不加上拉，空闲状态可能被误识别为开始信号，导致错误接收。

• 结论：
  加上拉电阻可有效防止RX悬空，确保RX在没有接收数据时维持高电平，避免产生乱码。

---

2. DB9接口针脚定义

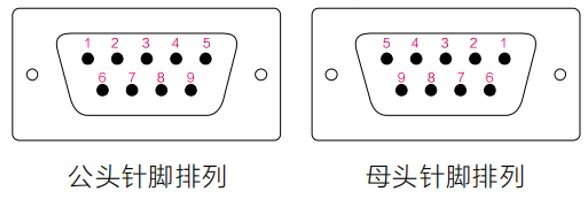

RS232的标准接口为DB9（9针）接口，针脚定义如下图所示：

2.1 各针脚功能说明

以下为DB9接口各个引脚的功能描述：

5进3出

1. DCD（Data Carrier Detect）：载波检测，用于调制解调器告知主机已检测到载波信号。
2. RXD（Receive Data）：接收数据，串口接收外部设备发送的数据。
3. TXD（Transmit Data）：发送数据，串口将数据发送至外部设备。
4. DTR（Data Terminal Ready）：数据终端准备好，主机通知调制解调器可以开始通信。
5. SG（System Ground）：信号地线，所有信号的公共参考点。
6. DSR（Data Set Ready）：数据准备好，调制解调器通知主机可以通信。
7. RTS（Request to Send）：请求发送，主机请求发送数据。
8. CTS（Clear to Send）：清除发送，调制解调器允许主机发送数据。
9. RI（Ring Indicator）：振铃指示，表示有来电信号。
