PS2接口

概要：本文介绍了PS2接口的定义与原理图说明，重点讲解了电阻和磁珠在接口中的作用，包括阻抗匹配、限流和过压保护等知识点。

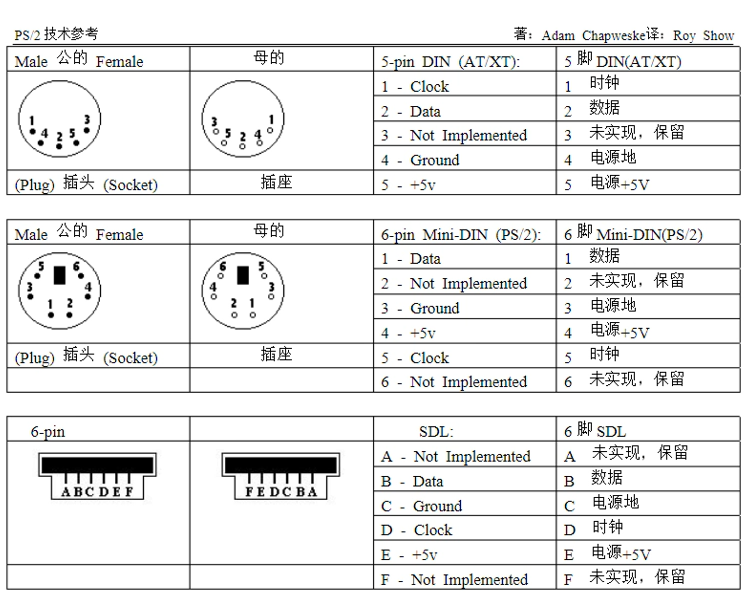

1. 接口定义

---

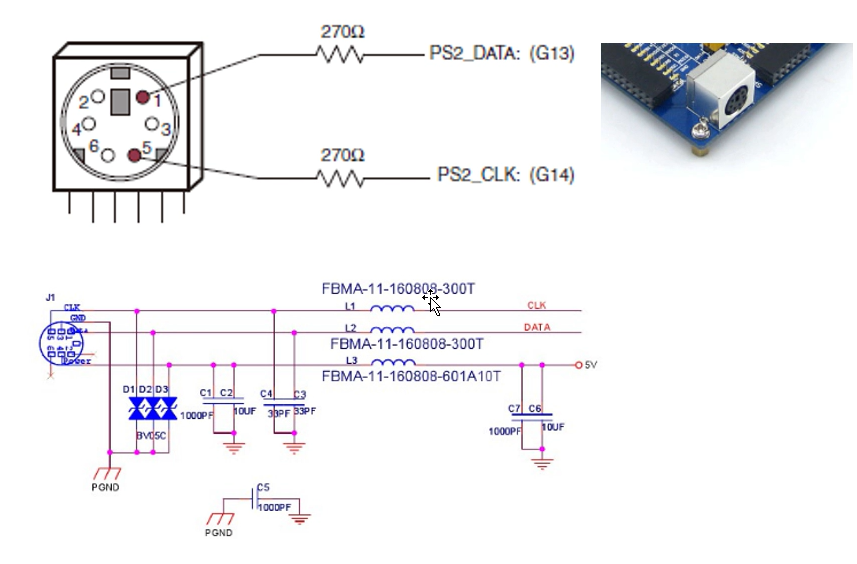

2. 原理图说明

注意：该图左边应该都是 PGND，右边是 GND，通过磁珠连接。

---

3. 电阻与磁珠配置说明

• 270Ω 电阻：为可选项
• 磁珠：必须接入

电阻的主要作用如下：

• 阻抗信号匹配
• 限流保护
• 防止过冲过压

注：使用 330Ω 电阻也是可行的。
