DP的DCLK分不出来导致不显示

概要：本文记录了在使用 Rockchip VOP2 输出到 DP 接口时，发现 DCLK 无法正确配置导致显示异常的问题排查过程，并给出了通过补丁和手动配置 PLL 参数解决的办法。

1. 问题描述

rockchip-vop2 fdd90000.vop: [drm:vop2_crtc_atomic_enable] set dclk_vop2 to 149600000, get 74800003

可以看到，目标时钟频率是 149600000，实际只分出来了 74800003。

拓扑结构为：

• VOP2 → DP1 → DP转接板 → eDP

---

2. 解决方式

2.1 检查时钟驱动配置

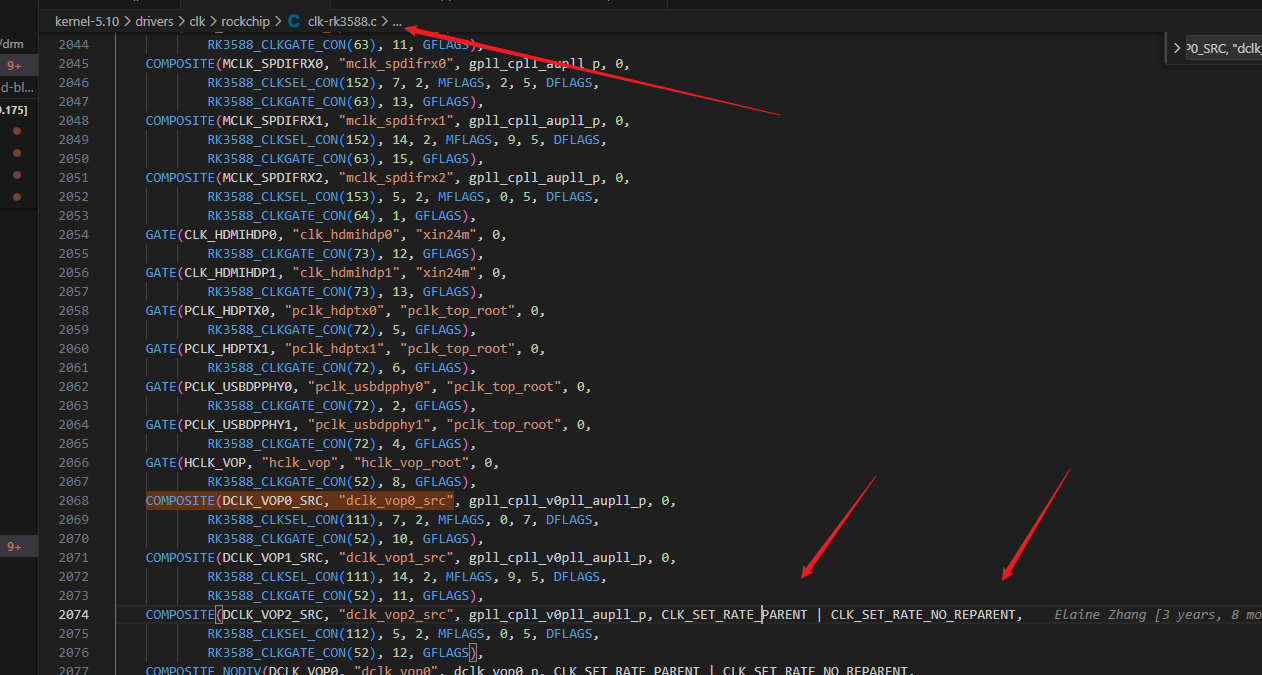

首先确认 kernel/drivers/clk/rockchip/clk-rk3588.c 中内容是否如下图所示：

---

2.2 尝试合入补丁

尝试合入以下补丁，测试是否正常：

• 0001-drm-rockchip-vop2-add-rockchip_drm_dclk_set_rate-for.patch

---

2.3 添加 PLL 配置项

合入补丁后仍不正常，改为手动添加 PLL 配置：

在 static struct rockchip_pll_rate_table rk3588_pll_rates[] 中加入如下项：

RK3588_PLL_RATE(149600000, 3, 299, 4, 13107),

参数说明：

#define RK3588_PLL_RATE(_rate, _p, _m, _s, _k) \
{                                              \
    .rate = _rate##U,                          \
    .p    = _p,                                \
    .m    = _m,                                \
    .s    = _s,                                \
    .k    = _k,                                \
}

• 输出频率 rate = 149600000 Hz
• p = 3
• m = 299
• s = 4
• k = 13107

---

2.4 频率计算公式

虽然未找到官方文档中的计算公式，但 AI 提供了如下推导公式：

rate = (parent_rate * (m + k / 65536)) / (p * (1 << s))

• 其中： 输入频率：通常为 24 MHz 的外部晶振。 m：整数倍频系数（16‑511 或类似范围）。 k：小数倍频系数（0‑65535），提供精细的频率调节，65536 对应 2¹⁶ 的分辨率。 p：前置分频系数（1‑63 或类似）。 s：后置分频系数（0‑6），通过 2^s 进行二分频，扩大输出频率范围。

---

2.5 结果验证

替换后测试，系统可以正常显示，问题解决。
