时钟电路

概要：本文介绍了 RK3588 芯片的时钟电路设计，包括内部振荡器与外部晶体的连接方式、器件选择建议以及芯片提供的各类时钟输出接口，适用于系统设计与外设时钟配置参考。

1.1 RK3588 系统时钟结构

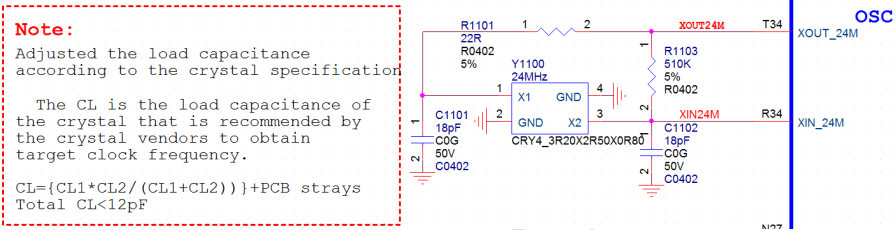

RK3588 芯片内部的振荡器电路与外置的 24MHz 晶体一起构成系统时钟。

• 限流电阻要求：XOUT24M 网络务必串接 22Ω 电阻，用于限流，防止过驱。
• 反馈电阻要求：XOUT24M 和 XIN24M 网络之间的 510KΩ 电阻不可随意修改。

1.1.1 晶体选择注意事项

• Note1：选用晶体的 CL 值不超过 12pF。

• Note2：晶体负载电容请根据实际使用的晶体的 CL 电容值选择，并控制常温下的频率容限在 20ppm 以内。

• 建议采用贴片 4Pin 晶体，其中 2 个 GND 管脚与 PCB 板的地充分连接，以加强时钟抗 ESD 干扰能力。
• 负载电容材质建议采用 COG 或 NPO。

---

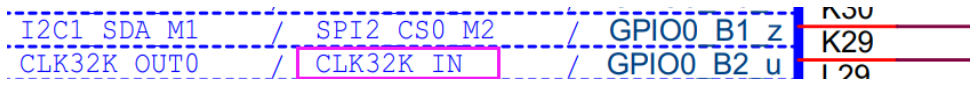

1.2 外部低频时钟输入

外部输入的 32.768KHz 时钟可以从外置 RTC 时钟源获取。

---

1.3 RK3588 时钟输出接口

RK3588 可向外设提供多种工作时钟输出接口，具体如下：

• REFCLK_OUT：预留时钟输出引脚，根据实际需求选用。
• CLK32K_OUT0 / CLK32K_OUT1：32.768KHz 时钟输出，可提供给 WiFi、BT、PCIe 等设备作为休眠或工作时钟。
• ETH0_REFCLKO_25M / ETH1_REFCLKO_25M：25MHz 时钟输出，可提供给 Ethernet PHY 等设备作为工作时钟。
• MIPI_CAMERA0_CLK ~ MIPI_CAMERA4_CLK：
  • 默认 24MHz 时钟输出；
  • 可根据 PLL 分频得到其它频点；
  • 每路时钟支持输出不同频率。
• CIF_CLKOUT：
  • 默认 24MHz 时钟输出；
  • 可根据 PLL 分频得到其它频点；
  • 可提供给 Camera 等设备作为工作时钟。
