Clock layout设计

在时钟电路的PCB设计中，需要注意以下关键事项：

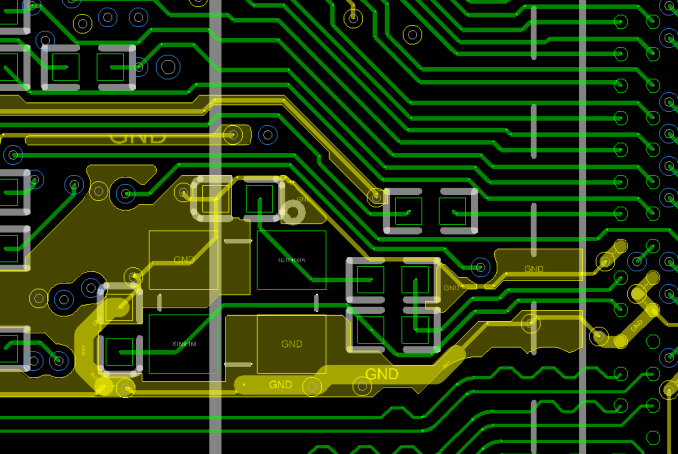

• 晶体布局与定位
  • 晶体电路应作为布局重点优先处理，尽量与芯片置于同一布线层，并就近放置，以减少过孔数量；
  • 晶体应远离板边及各类干扰源，相关走线应尽可能缩短。
• 包地与屏蔽处理
  • 晶体及所有时钟信号线应全程进行包地处理；
  • 包地线建议每隔200–300mil 至少放置一个GND过孔，并确保相邻层地平面完整不间断。
• 跨层布局注意事项
  • 若晶体与芯片位于不同层，其走线也必须全程包地，以增强抗干扰能力。
• 布线禁布区规定
  • 晶体两引脚（Xin与Xout）的走线路径下方，以及晶体的正投影区域内，禁止布置任何其他信号线，防止噪声耦合至时钟电路。
• 平面隔离
  • 晶体下方的第二层应保持完整的地参考平面，避免被走线或开槽分割，以确保时钟信号纯净稳定。
