I2C

Rockchip RK3568 TRM Part1 V1.1-20210301.pdf

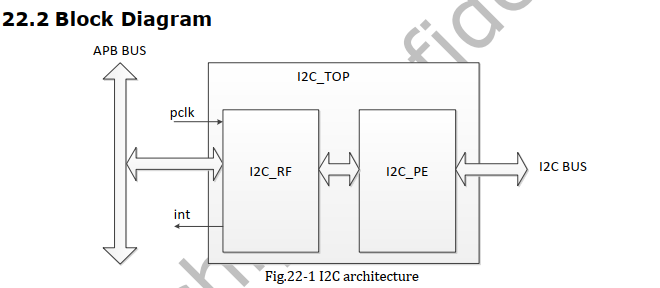

I2C 结构图

22.2.1 I2C_RF

• I2C_RF模块：这个模块负责通过APB接口让主机控制I2C控制器的操作。它包含寄存器集（CSR - Control and Status Registers）和中断功能。CSR组件与pclk（外设时钟）同步工作。

22.2.2 I2C_PE

• I2C_PE模块：这个模块实现了I2C主控操作，用于向其他I2C设备发送数据和从其他I2C设备接收数据。I2C主控制器也与pclk同步运行。

22.2.3 I2C_TOP

• I2C_TOP模块：这是I2C控制器的顶层模块，包含了I2C_RF和I2C_PE模块。

图表解释：

• APB BUS：高级外设总线（Advanced Peripheral Bus），用于连接I2C控制器与系统的其他部分。
• pclk：外设时钟，提供给I2C_RF和I2C_PE模块同步操作的时钟信号。
• Int：中断信号线，表示I2C控制器可以向主机发送中断信号，通常用于通知数据传输完成或发生错误等事件。
• I2C_TOP：如上所述，是I2C控制器的顶层模块，包含I2C_RF和I2C_PE。
• I2C_RF：包含寄存器集和中断处理逻辑。
• I2C_PE：负责I2C主控操作，与I2C总线（I2C BUS）直接交互。
• I2C BUS：I2C总线，用于与外部I2C设备通信。

总体理解

• 模块化设计：I2C控制器通过模块化设计（I2C_RF和I2C_PE）来分离功能。I2C_RF处理与主机的通信和控制逻辑，而I2C_PE处理实际的I2C通信协议。
• 同步操作：所有模块都与pclk同步，确保数据传输和控制信号的一致性。
• APB接口：通过APB总线接口，I2C控制器可以与系统的其他部分进行通信和数据交换。

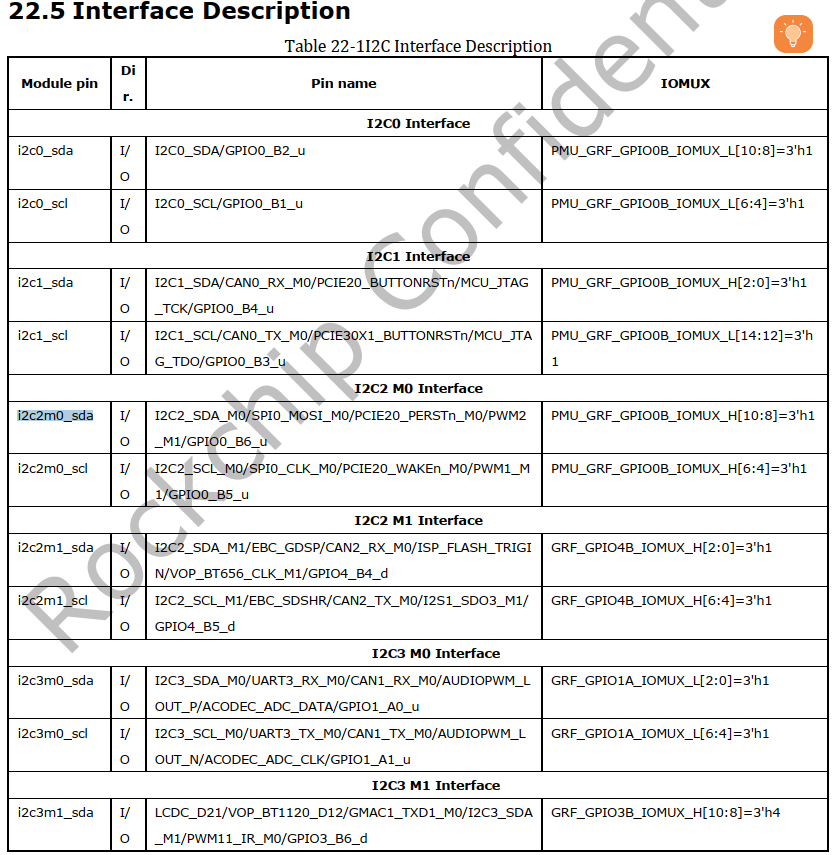

I2C 接口描述

P733

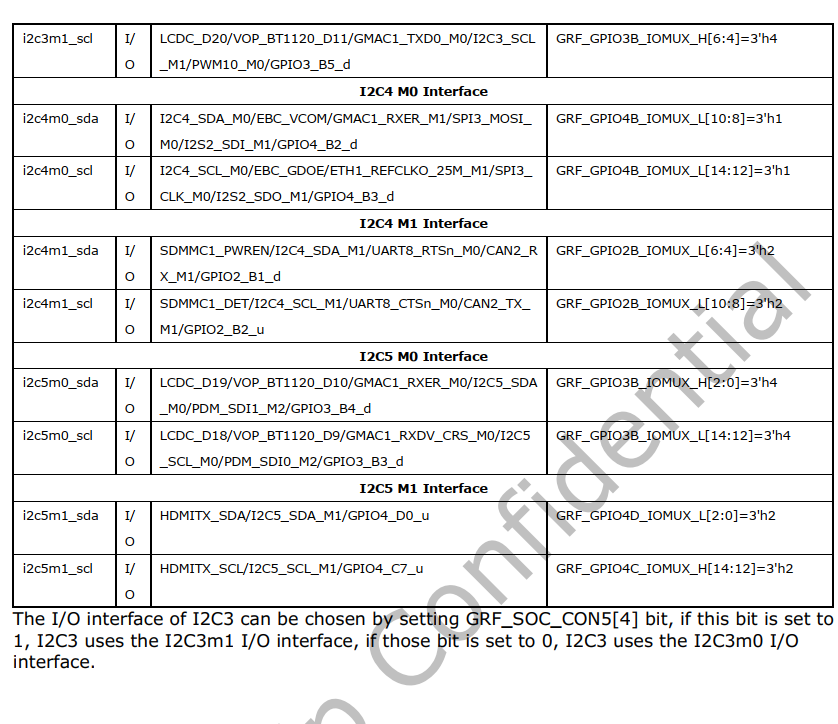

The I/O interface of I2C3 can be chosen by setting GRF_SOC_CON5[4] bit, if this bit is set to 1, I2C3 uses the I2C3m1 I/O interface, if those bit is set to 0, I2C3 uses the I2C3m0 I/O interface.
