串口UART

Rockchip RK3568 TRM Part1 V1.1-20210301.pdf

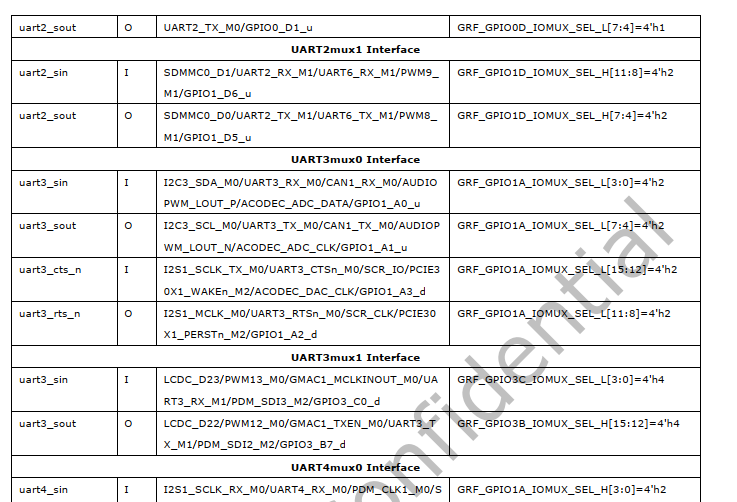

UART接口图

P784

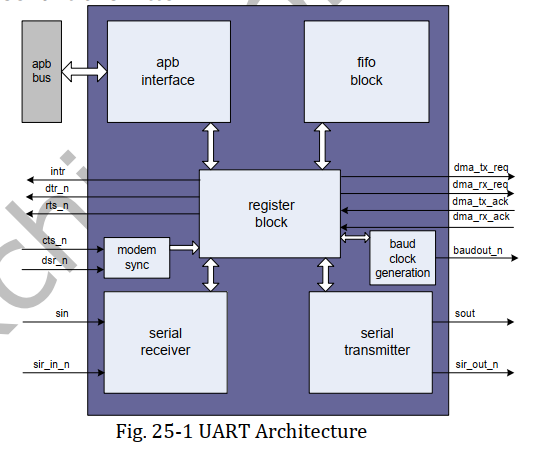

UART控制器的组成部分：

1. APB接口:
   • 功能: 通过AMBA高级外设总线（APB）将UART连接到主处理器，允许主处理器访问数据、控制和状态信息。
   • 特点: 支持8、16和32位的APB数据总线宽度。
2. 寄存器块:
   • 功能: 负责UART的主要功能，包括控制设置、状态监控和中断处理。
3. 调制解调器同步块:
   • 功能: 将调制解调器输入信号与UART的时钟同步，以确保正确的时序和操作。
4. FIFO块:
   • 功能: 管理数据缓冲。它要么控制内部RAM用于FIFO存储，要么与外部RAM接口（如果使用）。这个块有助于通过在传输前或接收后缓冲数据来有效处理数据流。
5. 波特率时钟生成器:
   • 功能: 为发送器和接收器生成必要的时钟信号，以在正确的波特率下运行。它还提供输出参考时钟信号（baudout_n）。
6. 串行发送器:
   • 功能: 将来自UART的并行数据转换为串行数据进行传输。它根据配置添加起始位、停止位和奇偶校验位。数据可以以UART格式或IrDA 1.0 SIR格式传输。
7. 串行接收器:
   • 功能: 将接收到的串行数据转换回并行数据。它处理UART或IrDA格式，检查错误如奇偶校验错误、帧错误，并检测线路中断。

信号描述:

• apb_bus: UART与主处理器之间进行数据传输的接口。
• intr: 中断信号，用于通知主处理器事件如数据接收、错误等。
• dtr_n, rts_n, cts_n, dsr_n: 调制解调器控制信号，分别用于数据终端就绪、请求发送、清除发送和数据集就绪。
• sin, sout: 串行输入和输出信号，用于数据通信。
• sir_in_n, sir_out_n: 串行红外线输入和输出信号，用于IrDA通信。
• dma_tx_req, dma_rx_req, dma_tx_ack, dma_rx_ack: 与直接内存访问（DMA）接口的信号，用于在不通过CPU干预的情况下高效传输数据。
• baudout_n: 输出参考时钟信号，用于串行通信中的时序。

操作:

• UART控制器通过APB接口与主处理器通信，用于配置和数据交换。
• 要传输的数据写入FIFO，由发送器处理以添加必要的位，然后串行发送出去。
• 接收到的数据以串行方式接收，检查错误，然后存储在FIFO中供主机读取。
• 调制解调器控制信号有助于管理通信握手和流控制。
• 波特率生成确保UART在传输和接收时以正确的速度运行。

UART接口控制器描述

P807
