RTC定时开机电路

目的

实现定时开机功能

方式

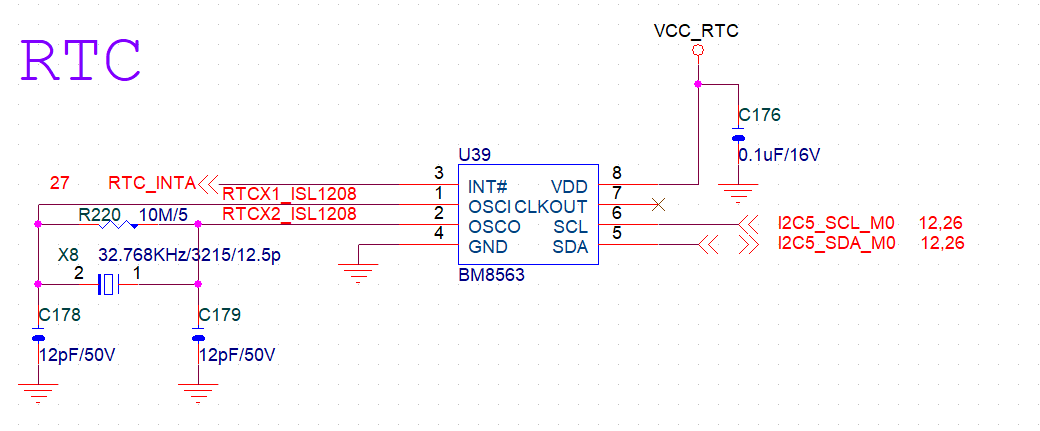

• 使用RTC芯片BM8563的闹钟功能，当时间到达闹钟指定时间，其上INT引脚会拉低

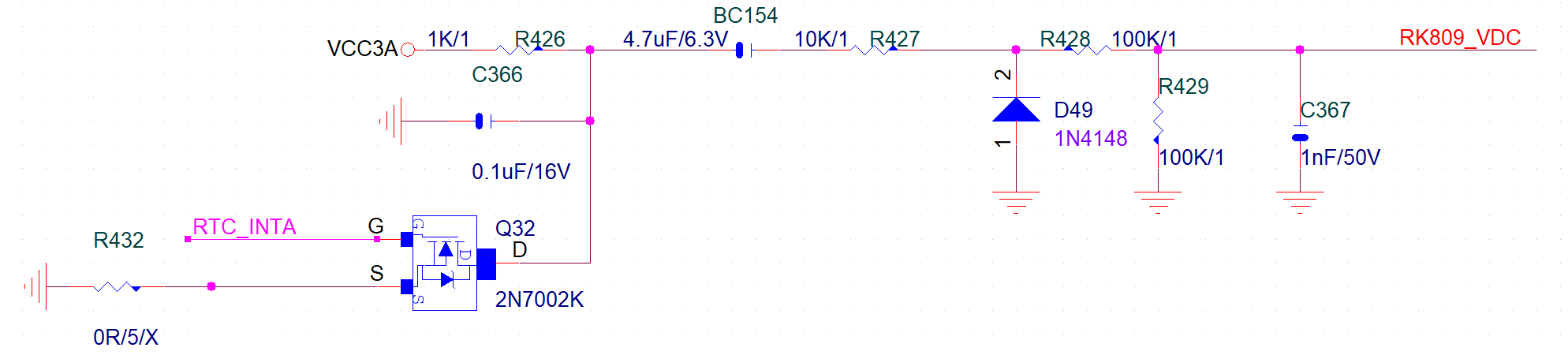

• R432上件，上电关机状态下，RTC_INTA为高电平，Q32导通，此时R426右端通过R432被拉低到地
• 闹钟生效时，RTC_INTA拉低，Q32断开
• 此时R426、BC154、R428、R429形成RC串联电路
• BC154电容电压从0慢慢升高，电阻电压在接通瞬间达到最大，然后慢慢降低

• RK809_VDC由电阻分压，获得一电压脉冲，启动PMIC，由此达到定时开机的目的

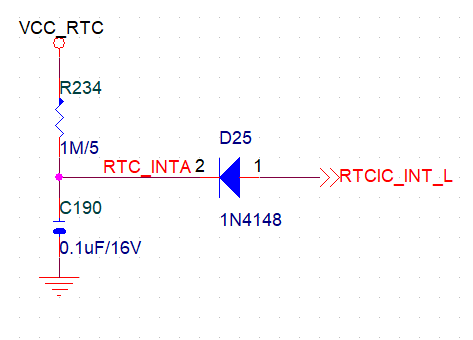

• BM8563的INT#引脚为开漏，所以此处RTC_INTA配置上拉电阻

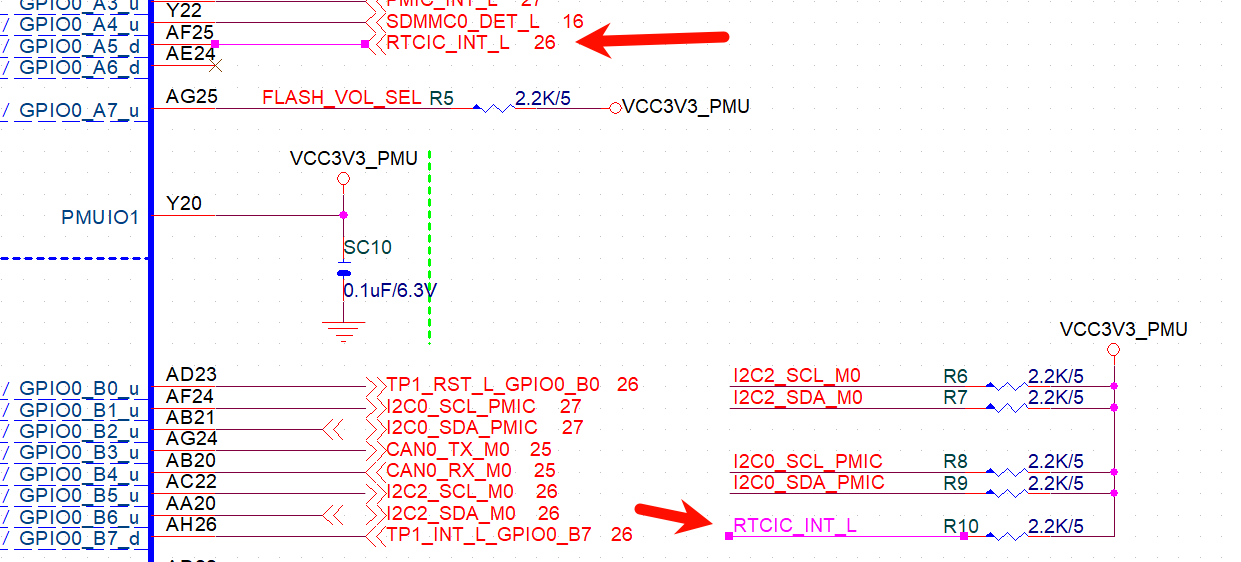

• 而RTCIC_INT_L是连接到cpu的，作用是当中断触发拉低后，通知CPU以清除标志位，否则会持续拉低，导致下一次闹钟设置不生效
