上电自启开机电路分析

目标

实现来电自启

方式

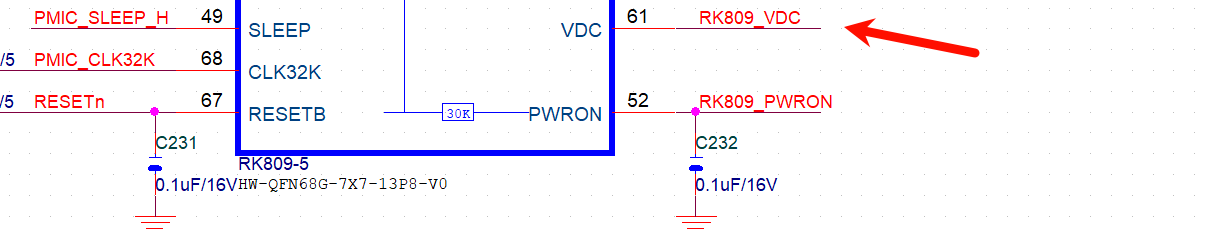

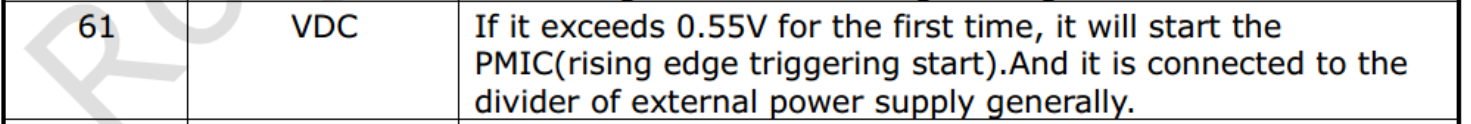

• 使用RK809的VDC引脚，该引脚在输入电压大于0.55V的时候，开始启动PMIC

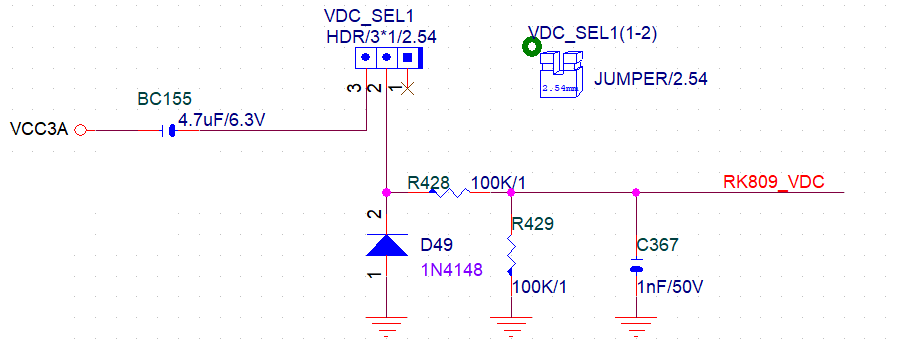

• 上电时，VCC3A有电压，BC155和R428以及R429形成了RC的串联电路
• 刚接通时，R428左侧电压接近VCC3A，RK809_VDC上电压为R428和R429的分压
• 随着电容充电，R428左侧电压渐渐回落，最终为0，分压到VDC上的电压也是渐渐回落，最终为0

• 也就是说，上电的时候，VDC接收到了一个脉冲的电压

• 关机但不断电的情况下，由于开关机过程中VCC3A一直在，所以VDC电压稳定为0，关机后并不会再次触发PMIC启动

问：二极管D49的作用？
